Fase 06-2
index

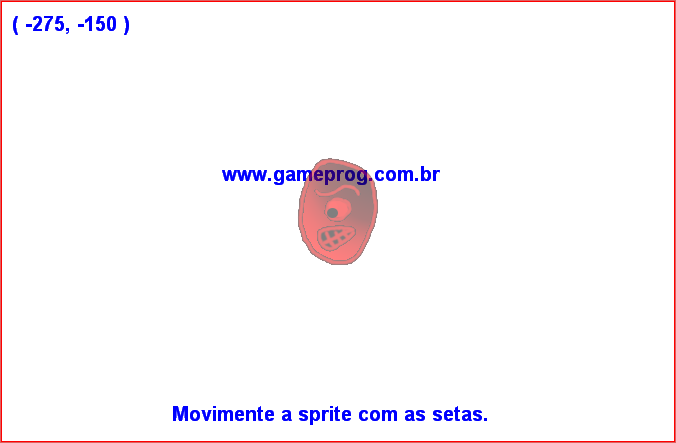

06.2 Sprite em tela cheia
1.1 Visão geral

Esta aplicação é uma leve adaptação do projeto anterior prj_Sprite com
pequenas modificações nos parâmetros de apresentação para mostrar como
se faz para rodar a aplicação em tela cheia.  As mudanças estão apenas
em initGfx() por isso apenas essa função será discutida neste tópico.

2.1 Configurando para tela cheia
// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif


  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Esse método transfere rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Vamos configurar a aplicação para tela cheia
  // Inicialmente vamos descobrir a configuração de video corrente
  D3DDISPLAYMODE monitor;
  g_Direct3d->GetAdapterDisplayMode (0, &monitor);
  g_xtela = monitor.Width;
  g_ytela = monitor.Height;

  // Esconde o ponteiro do mouse
  ShowCursor(false);

  // Configura para modo tela cheia dentro da configuração obtida
  pps.Windowed = false;

  // Pega formato atual. D3DFMT_A2R10G10B10 poderia ser especificado
  pps.BackBufferFormat = monitor.Format;

  // (largura, altura) do backbuffer
  pps.BackBufferWidth  = g_xtela;
  pps.BackBufferHeight = g_ytela;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Inicializa texto
  inicializarTexto();

  // Inicializa sprite
  inicializarSprite();

  return S_OK;
} // initGfx().fim

// Vamos configurar a aplicação para tela cheia
// Inicialmente vamos descobrir a configuração de video corrente
D3DDISPLAYMODE monitor;
g_Direct3d->GetAdapterDisplayMode (0, &monitor);
g_xtela = monitor.Width;
g_ytela = monitor.Height;
Esse método g_Direct3d->GetAdapterDisplayMode() preenche a estrutura
D3DDISPLAYMODE com as informações  da  configuração do modo de vídeo
corrente. Dessas informações vamos utilizar a largura  e  altura  da
resolução atual para configurar o backbuffer e também vamos utilizar
o formato de cor que faz parte desse elenco de informações.

ShowCursor(false);
Essa função mostra (true) ou esconde  (false)  o  ponteiro  do  mouse
também chamado de cursor.

// Configura para modo tela cheia dentro da configuração obtida
pps.Windowed = false;
Esse argumento deve ser configurado para false para indicar o modo de
tela cheia.

// Pega formato atual. D3DFMT_A2R10G10B10 poderia ser especificado
pps.BackBufferFormat = monitor.Format;
Utilizamos a configuração corrente do formato da resolução de vídeo
atual para configurar o formato do backbuffer.
O formato D3DFMT_A2R10G10B10 poderia ser especificado  e  é  o  único
formato válido para tela  cheia  de  acordo  com  a  documentação  do
directx 9.

// (largura, altura) do backbuffer
pps.BackBufferWidth  = g_xtela;   pps.BackBufferHeight = g_ytela;
Aqui configuramos a largura e altura do backbuffer com  as  dimensões
da resolução de vídeo atual  que  foram  obtidas  antes  e  colocadas
em (g_xtela,  g_ytela).

Então, isso é tudo que você precisa  fazer  para  ter  uma  aplicação
rodando em tela cheia.  O  restante  das configurações permanece sem
alteração.

3. Código fonte do projeto de exemplo: prj_TelaCheia

// -----------------------------------------------------------------------------
// Projeto: prj_TeclaCheia - arquivo: motor.cpp
// Esta aplicação ilustra como renderizar uma sprite em tela cheia
// Produzido por www.gameprog.com.br
// -----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include <stdio.h>
#include "motor.h"

// Inclui as bibliotecas do Direct3D
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

// Variáveis globais
// Representa o dispositivo Direct3D
LPDIRECT3D9             g_Direct3d = NULL;

// Representa o dispositivo Renderizador
IDirect3DDevice9*       g_device = NULL;

// Ponteiro para uma fonte do directx
ID3DXFont*       gdxFonte = NULL;

// Essa variável recebe informação de erro do Directx
HRESULT g_hr = 0;

extern int g_xtela;
extern int g_ytela;

// Interfaces necessárias para a criação da sprite
// A textura vai compor a imagem da sprite
IDirect3DTexture9* g_textura = NULL;
ID3DXSprite*    g_sprite = NULL;

// Argumentos necessários na criação da sprite
// Posicionamento e recorte da sprite
RECT          g_recorte;
// Posicionamento 3d da sprite
D3DXVECTOR3*    g_posicao = NULL;
// Centro de apoio para rotações da sprite
D3DXVECTOR3*    g_centro = NULL;

// Controle de movimentação da sprite
int                 movimento_direcao = 1;
int                xpos = -240;
int                 ypos = -160;

// Constante para cores
const DWORD vermelho = 0xFFFF0000;
const DWORD branco  = 0xFFFFFFFF;

// Constante para cores com transparência
const DWORD verde_transparente = 0x8000FF00;
const DWORD vermelho_transp   = 0x80FF0000;


// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif


  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Esse método transfere rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Vamos configurar a aplicação para tela cheia
  // Inicialmente vamos descobrir a configuração de video corrente
  D3DDISPLAYMODE monitor;
  g_Direct3d->GetAdapterDisplayMode (0, &monitor);
  g_xtela = monitor.Width;
  g_ytela = monitor.Height;

  // Esconde o ponteiro do mouse
  ShowCursor(false);

  // Configura para modo tela cheia dentro da configuração obtida
  pps.Windowed = false;

  // Pega formato atual. D3DFMT_A2R10G10B10 poderia ser especificado
  pps.BackBufferFormat = monitor.Format;

  // (largura, altura) do backbuffer
  pps.BackBufferWidth  = g_xtela;
  pps.BackBufferHeight = g_ytela;


  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Inicializa texto
  inicializarTexto();

  // Inicializa sprite
  inicializarSprite();

  return S_OK;
} // initGfx().fim


void inicializarSprite()
{

  // Carrega e prepara textura 256 x 256
  const char* stextura = "C:\\gameprog\\gdkmedia\\bitmap\\teste-transp.png";
  g_hr = D3DXCreateTextureFromFile(g_device, stextura, &g_textura);

  if (FAILED(g_hr ))
  {
    MessageBox (NULL, "Textura: falha no carregamento", "inicializarSprite()", MB_OK);
    return;
  } // endif


  g_hr = D3DXCreateSprite (g_device, &g_sprite);
  if (FAILED(g_hr ))
  {
    MessageBox (NULL, "Sprite: falha na criação", "inicializarSprite()", MB_OK);
  } // endif

  // Posicionamento 3d não utilizado extensamente
  g_posicao = &D3DXVECTOR3(0.0f, 0.0f, 0.0f);
  g_centro = &D3DXVECTOR3(0.0f, 0.0f, 0.0f);

} // inicializarSprite().fim


void renderizarSprite()
{
  // Cor difusa da sprite
  DWORD cor_difusa = branco;

  // Muda cor difusa conforme direção assumida
  if (movimento_direcao == 1)  cor_difusa = branco;
  if (movimento_direcao == -1)  cor_difusa = vermelho;
  if (movimento_direcao == 2)  cor_difusa = verde_transparente;
  if (movimento_direcao == -2)  cor_difusa = vermelho_transp;

  // Indica o ponto de corte da sprite
  int direita = 128;
  int fundo = 120;

  // Configuração posição de colocação da sprite na tela
  // o ponto de corte da textura
  SetRect(&g_recorte, xpos, ypos, direita, fundo);

  // Inicia a renderização considerando efeito de transparência
  g_sprite->Begin (D3DXSPRITE_ALPHABLEND);

  // Renderiza sprite conforme configuração previamente definida
  g_sprite->Draw(g_textura, &g_recorte, g_centro, g_posicao, cor_difusa);

  // Finaliza processo de renderização de sprites
  g_sprite->End();

} // renderizarSprite().fim


void tratarTeclado (WPARAM wParam)
{
  // Controle de movimento da sprite para colocação
  // da sprite sobre a tela
  if (wParam == VK_UP)  ypos = ypos + 5;
  if (wParam == VK_DOWN)  ypos = ypos - 5;
  if (wParam == VK_LEFT)  xpos = xpos + 5;
  if (wParam == VK_RIGHT)  xpos = xpos - 5;

  // Controle de movimento da sprite utilizado para
  // mudar a cor difusa da sprite conforme direção assumida
  if (wParam == VK_UP)  movimento_direcao = 1;
  if (wParam == VK_DOWN)  movimento_direcao = -1;
  if (wParam == VK_LEFT)  movimento_direcao = 2;
  if (wParam == VK_RIGHT)  movimento_direcao = -2;
} // tratarTeclado().fim


//  Esta função é chamada por DispatchMessage()
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam)
{
  switch (mensagem)
  {
  case WM_DESTROY:
    // Coloca uma mensagem WM_QUIT na fila de mensagem
    Limpar();
    PostQuitMessage (0);
    break;

  case WM_KEYDOWN:
    if (wParam == VK_ESCAPE)
    {
      Limpar();
      PostQuitMessage( 0);
    } // endif
    tratarTeclado ( wParam );

    break;

    // Essa mensagem vai ocorrer a todo momento
  case WM_PAINT:
    // Renderiza a cena
    Renderizar();
    // Invalida a tela para chamar WM_PAINT novamente
    InvalidateRect( hJanela, NULL, false);
    break;

    // Processamento default de mensagens não tratada pela aplicação
  default:
    return DefWindowProc (hJanela, mensagem, wParam, lParam);
  } // endswitch

  return 0;
} // processaJanela().fim

void inicializarTexto()
{

  // Altura
  int  nAltura = 24;

  // Largura
  UINT nLargura = 0;

  // Peso ( weight )
  UINT nPeso = FW_BOLD;

  // Nível de mipmap - 0: mipmap automático
  UINT nMipmap = 0;

  // Efeito itálico
  bool bItalico = false;

  // Conjunto de caracteres (charset)
  DWORD nCharset = DEFAULT_CHARSET;

  // Precisão (OutputPrecision)
  DWORD nPrecisao = OUT_DEFAULT_PRECIS;

  // Qualidade
  DWORD nQualidade = DEFAULT_QUALITY;

  // Pitch e família
  DWORD nFamilia = DEFAULT_PITCH | FF_DONTCARE;

  // Nome da fonte
  char* sFonte = "Arial";

  g_hr = D3DXCreateFont( g_device, nAltura, nLargura, nPeso, nMipmap, bItalico,
    nCharset, nPrecisao, nQualidade, nFamilia, sFonte, &gdxFonte );

  if(FAILED (g_hr) )
    MessageBox(NULL, "Texto: falha na inicialização", "inicializarTexto()", MB_OK);

} // inicializarTexto()

void mostrarTexto(int x, int y, char* texto)
{
  // Retorne se não houver fonte inicializada
  if(gdxFonte == NULL) return;

  // Cor de fundo da janela
  D3DCOLOR azul = D3DCOLOR_XRGB(0, 0, 255);

  RECT area_limite;

  SetRect( &area_limite, x, y, g_xtela, g_ytela );

  gdxFonte->DrawText( NULL, texto, -1, &area_limite, 0,  azul );

} // mostrarTexto();

// Limpar() -  Libera todos os objetos previamente inicializados
// -----------------------------------------------------------------------------
VOID Limpar()
{
  // Libera o objeto textura
  if( g_textura != NULL)  g_textura->Release();

  // Libera o objeto sprite
  if( g_sprite != NULL)   g_sprite->Release();

  // Libera objeto de mostrar texto
  if( gdxFonte != NULL)  gdxFonte->Release();

  // Libera o dispositivo gráfico
  if( g_device != NULL)  g_device->Release();

  // Libera o motor do Direct3D
  if( g_Direct3d != NULL)  g_Direct3d->Release();

} // Limpar().fim


// -----------------------------------------------------------------------------
// Renderizar() - Desenha a cena
// -----------------------------------------------------------------------------
VOID Renderizar()
{
  // Retorne se o dispositivo estiver nulo
  if( g_device == NULL)  return;

  // String para mostrar posição da sprite
  char info[40];

  // Limpa o backbuffer com uma cor branca
  g_device->Clear( 0, NULL, D3DCLEAR_TARGET, branco, 1.0f, 0);

  // Começa a cena
  if( SUCCEEDED( g_device->BeginScene() ) )
  {
    // Todo código de desenhar ocorre aqui dentro
    mostrarTexto (220, 160, "www.gameprog.com.br");
    mostrarTexto (170,400, "Movimente a sprite com as setas.");

    // Mostra posicionamento da sprite
    sprintf (info, "( %i, %i )", xpos, ypos);
    mostrarTexto (10, 10, info);

    // Desenha sprite
    renderizarSprite();

    // Finalizando a cena
    g_device->EndScene();
  } // endif

  // Apresenta o conteúdo do backbuffer na tela
  g_device->Present( NULL, NULL, NULL, NULL);

} // Renderizar().fim



 index
<<
>>

Produzido por Gameprog: Jair Pereira - Agosto/2014 ©
gameprog.br@gmail.com
http://www.gameprog.com.br
