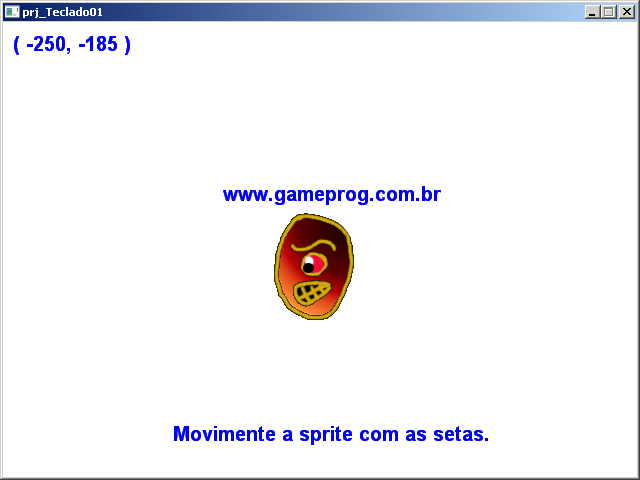

06.3 Sprite 2d com DirectInput
1.1 Visão geral

Neste tópico  vamos  aprender  a  utilizar  o  teclado  utilizando  o
DirectInput  que   permite   uma  leitura  mais  rápida  do  teclado.
O DirectInput permite também o acesso ao  mouse  e  joystick  com  um
código razoavelmente semelhante na montagem do cenário de  utilização
destes diferentes dispositivos.

Na utilização do Direct3D entra em cena trêz processos: a criação do
dispositivo Direct3D que depois participa ativamente da  criação  do
dispositivo renderizador  e depois tem o processo da renderização. O
caminho de uso do DirectInput tem um roteiro similar:   é  criado  o
o dispositivo DirectInput que depois participa ativamente na criação
do dispositivo ativo (mouse, teclado, joystick) e depois é necessário
uma  terceira  função  para  ler  e  tratar  os  dados  de status do
dispositivo montado.

1.2 Estrutura principal da aplicação
Arquivo: motor.cpp

initGfx()
	Inicializa objeto Direct3d
	Inicializa dispositivo renderizador
	Inicializa objeto DirectInput via inicializar_DirectInput()
	Inicializa objeto teclado via inicializar_Teclado()
	Inicializa objeto para mostrar texto via inicializarTexto()
	Inicializa objetos para mostrar sprite via inicializarSprite()

inicializar_DirectInput()
	inicializa objeto DirectInput ( g_DirectInput )

inicializar_Teclado()
	Inicializa dispositivo de entrada ( g_teclado )

inicializarSprite()
	Carrega textura
	Inicializa objeto de mostrar sprite
	Configuração da posição 3d e rotação inicial da sprite

tratarTeclado()
	Coleta status do teclado
	Verifica pressionamento das setas
	Atualiza coordenada (x,y) da sprite no pressionamento das setas.

renderizarSprite()
	Configura coordenada (x,y) atual da sprite
	Define parte da textura que vai ser exibida como sprite
	Desenha a sprite na tela

Renderizar()
	Verifica teclado via tratarTeclado()
	Limpa a tela
	Desenha a cena
	mostra texto
	Desenha a sprite com renderizarSprite()
	Apresenta a cena

processaJanela()
	tratamento das mensagens
	  Verifica teclado - finaliza aplicação na tecla Escape
	  chama Limpar() na finalização da aplicação
	  chama Renderizar() para desenhar os gráficos

Limpar()
	Libera o objeto de textura
	Libera o objeto de mostrar sprite
	Libera objeto de mostrar texto
	Libera dispositivo renderizador
	Libera objeto Direct3d
	Libera objetos do DirectInput via limpar_DirectInput()

limpar_DirectInput()
	Libera objeto DirectInput ( g_DirectInput )
	Liberado objeto teclado ( g_teclado )



2.1.1 Aspectos globais - Arquivo: motor.h
// Projeto: prj_Teclado01 - Arquivo: motor.h
// Esta aplicação ilustra como utilizar o teclado via DirectInput
#ifndef motor_h
 #define motor_h

 // Esta função inicializa o motor gráfico
 HRESULT initGfx (HWND hJanela);

 // Essa função libera os objetos utilizados
 void Limpar();

 // Essa função desenha a cena
 void Renderizar();

 // Esta função inicializa o objeto para mostrar texto
 void inicializarTexto();
 // Esta função mostra um texto na coordenada (x, y) da janela
 void mostrarTexto( int x, int y, char* texto);

 // Inicializa a sprite
 void inicializarSprite();

 // Desenha a sprite
 void renderizarSprite();

 // Essa função inicializa o objeto DirectInput
 bool inicializar_DirectInput();

 // Essa função inicializa o dispositivo de acesso ao teclado
 bool inicializar_Teclado();

 // Essa função trata o pressionamento do teclado
 void tratarTeclado();

 // Essa função libera os objetos do DirectInput
 void limpar_DirectInput();

//  Declaração da função que atende as mensagens da janela
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam);
#endif

// Essa função inicializa o objeto DirectInput
bool inicializar_DirectInput();
Essa função cria o objeto  DirectInput  representado  pela  interface
IDirectInput8  que  depois é responsável por criar os dispositivos de
acesso a teclado, mouse e joystick. O ponteiro para este objeto  é  a
variável g_DirectInput.

// Essa função inicializa o dispositivo de acesso ao teclado
bool inicializar_Teclado();
Essa função inicializa o dispositivo de acesso ao teclado (g_teclado)
representado  pela  interface  IDirectInputDevice8  que  pode assumir
a forma de mouse, teclado ou joystick.

// Essa função trata o pressionamento do teclado
void tratarTeclado();
Essa função trata o pressionamento das setas  dentro  dos  moldes  do
DirectInput.

// Essa função libera os objetos do DirectInput
void limpar_DirectInput();
Essa função libera os objetos do DirectInput que foram inicializados.

2.1.2 Aspectos globais - Arquivo: motor.cpp
// -----------------------------------------------------------------------------
// Projeto: prj_Teclado01 - arquivo: motor.cpp
// Esta aplicação ilustra como utilizar o teclado via DirectInput
// Produzido por www.gameprog.com.br
// -----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include <stdio.h>
#include "motor.h"
#include <dinput.h>

// Inclui as bibliotecas do Direct3D
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

// Bibliotecas do DirectInput
#pragma comment(lib, "dinput8.lib")
#pragma comment(lib, "dxguid.lib")

// Variáveis globais
// Representa o dispositivo Direct3D
LPDIRECT3D9             g_Direct3d = NULL;

// Representa o dispositivo Renderizador
IDirect3DDevice9*       g_device = NULL;

// Ponteiro para uma fonte do directx
ID3DXFont*       gdxFonte = NULL;

// Essa variável recebe informação de erro do Directx
HRESULT g_hr = 0;

extern int g_xtela;
extern int g_ytela;

// Interfaces necessárias para a criação da sprite
// A textura vai compor a imagem da sprite
IDirect3DTexture9* g_textura = NULL;
ID3DXSprite*    g_sprite = NULL;

// Argumentos necessários na criação da sprite
// Posicionamento e recorte da sprite
RECT          g_recorte;
// Posicionamento 3d da sprite
D3DXVECTOR3*    g_posicao = NULL;
// Centro de apoio para rotações da sprite
D3DXVECTOR3*    g_centro = NULL;

// Controle de movimentação da sprite
int                 movimento_direcao = 1;
int                xpos = -240;
int                 ypos = -160;

// Constante para a cor branca
const DWORD branco  = 0xFFFFFFFF;

// Ponteiro para o objeto DirectInput
IDirectInput8* g_DirectInput = NULL;

// Ponteiro para o dispositivo de teclado
IDirectInputDevice8*  g_teclado = NULL;

// O DirectInput necessita de acesso à janela
extern HWND hJanela;

// Bibliotecas do DirectInput
#pragma comment(lib, "dinput8.lib")
#pragma comment(lib, "dxguid.lib")
Estas são as bibliotecas que  permitem  usar  as  funcionalidades  do
DirectInput.

// Ponteiro para o objeto DirectInput
IDirectInput8* g_DirectInput = NULL;
Este é o ponteiro para o objeto DirectInput que é utilizado na criação
dos dispositivos de acesso ao mouse, teclado ou joystick.

// Ponteiro para o dispositivo de teclado
IDirectInputDevice8*  g_teclado = NULL;
Este é o ponteiro que será usado  para  o  acesso  ao  teclado.  Essa
interface  pode  assumir  a  forma  de  mouse  ou  joystick  conforme
configuração particular.

// O DirectInput necessita de acesso à janela
extern HWND hJanela;
Uma das pequenas mudanças em relação ao projeto base ( prj_Sprite ) é
que o handle da janela teve o acesso globalizado pois ele é necessário
na configuração de um aspecto do dispositivo.

2.2 Inicializando os motores do directx
// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Esse método vira rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  inicializar_DirectInput();
  inicializar_Teclado();

  // Inicializa texto
  inicializarTexto();
  // Inicializa sprite
  inicializarSprite();
  return S_OK;
} // initGfx().fim

inicializar_DirectInput();
inicializar_Teclado();
A  função  initGfx()  assume  a  tarefa  de  chamar  as  funções  que
inicializam o DirectInput  e  o  teclado.   Aliás,  até  o  final  do
curso initGfx()  fará  esse  trabalho  de  convocar  as  funções  que
inicializam os outros objetos.

2.3 Inicializando o DirectInput
// inicializar_DirectInput() - Cria o objeto DirectInput
bool inicializar_DirectInput()
{

  // Criação do objeto DirectInput
  g_hr = DirectInput8Create( GetModuleHandle(NULL), DIRECTINPUT_VERSION,
    IID_IDirectInput8, (void**)&g_DirectInput, NULL);

  if FAILED(g_hr)
  {
    MessageBox (NULL, "DirectInput: falha na criação",
      "inicializar_DirectInput()", MB_OK);
    return false;
  } // endif

  return true;

} // inicializar_DirectInput().fim

// inicializar_DirectInput() - Cria o objeto DirectInput
// Criação do objeto DirectInput
g_hr = DirectInput8Create( GetModuleHandle(NULL), DIRECTINPUT_VERSION,
IID_IDirectInput8, (void**)&g_DirectInput, NULL);
Então este é o código que  inicializa  o  objeto  DirectInput. Depois
de linhas como essa é sempre importante conferir g_hr para ver  se  o
o objeto foi realmente criado.

2.4 Inicializando o dispositivo de acesso ao teclado
// inicializar_Teclado() - Essa função inicializa o teclado
bool inicializar_Teclado()
{
  // Criação do ponteiro para uma interface IDirectInputDevice8
  g_hr = g_DirectInput->CreateDevice(GUID_SysKeyboard, &g_teclado, NULL);

  if FAILED(g_hr)
  {
    MessageBox (NULL, "g_DirectInput->CreateDevice() falhou.",
      "inicializar_Teclado()", MB_OK);
    limpar_DirectInput();
    return false;
  } // endif

  // Configuração do formato de dados do dispositivo com uma constante
  // pré-definida de teclado do DirectInput ( c_dfDIKeyboard )
  g_hr = g_teclado->SetDataFormat(&c_dfDIKeyboard);

  if FAILED(g_hr)
  {
    MessageBox (NULL, "g_teclado->SetDataFormat() falhou.",
      "inicializar_Teclado()", MB_OK);
    limpar_DirectInput();
    return false;
  } // endif

  // Configuração do nível de cooperação
  DWORD cooperacao_flags = DISCL_BACKGROUND | DISCL_NONEXCLUSIVE;
  g_hr = g_teclado->SetCooperativeLevel( hJanela, cooperacao_flags);

  if FAILED(g_hr)
  {
    MessageBox (NULL, "g_teclado->SetCooperativeLevel() falhou.",
      "inicializar_Teclado()", MB_OK);
    limpar_DirectInput();
    return false;
  } // endif

  // Pega acesso ao dispositivo de entrada.
  g_hr = g_teclado->Acquire();
  if FAILED(g_hr)
  {
    limpar_DirectInput();
    return false;
  } // endif

  return TRUE;
} // inicializar_Teclado().fim

// Criação do ponteiro para uma interface IDirectInputDevice8
g_hr = g_DirectInput->CreateDevice(GUID_SysKeyboard, &g_teclado, NULL);
Aqui é criado o dispositivo que dará acesso ao teclado. O guid  é  um
mecanismo  de  identificação  única  e  exclusiva  de um  recurso  ou
dispositivo dentro de um computador local. Geralmente  cada  peça  de
hardware  tem  um guid mas ele também é usado para identificar 'peças'
de software.

if FAILED(g_hr)
{
 MessageBox (NULL, "g_DirectInput->CreateDevice() falhou.",
  "inicializar_Teclado()", MB_OK);
 limpar_DirectInput();
 return false;
} // endif
Esse código é rotineiro dentro de um programa robusto. Verificamos se
não houve sucesso no processo.

// Configuração do formato de dados do dispositivo com uma constante
// pré-definida de teclado do DirectInput ( c_dfDIKeyboard )
g_hr = g_teclado->SetDataFormat(&c_dfDIKeyboard);
Aqui é formatado o buffer de dados que recebe o status do dispositivo
que neste caso é modelado para o teclado.

// Configuração do nível de cooperação
DWORD cooperacao_flags = DISCL_BACKGROUND | DISCL_NONEXCLUSIVE;
g_hr = g_teclado->SetCooperativeLevel( hJanela, cooperacao_flags);
Aqui é configurado o nível de cooperação que estabelece  como  a  sua
aplicação vai compartilhar o  dispositivo  com  o  sistema  e  outras
aplicações.   Neste  caso  o  domínio  do dispositivo não é exclusivo
( DISCL_NONEXCLUSIVE ) e ainda que sua janela  esteja  minimizada  ou
desfocada ( DISCL_BACKGROUND ) a aplicação  ainda  recebe  eventos do
dispositivo.  Esta é a configuração mais fácil de usar pois as outras
possibilidades não funcionam ou são complicadas de gerenciar o vai  e
vem do domínio do dispositivo. Nesta configuração o único  cuidado  a
ser  tomado  é  sair  da  função  se sua janela estiver minimizada ou
desfocada  com  um código que pode ter essa forma no início da função
de tratar o teclado:
// Estrutura para coletar informações da janela
WINDOWINFO info_janela;

// GetWindowInfo() precisa disso aqui configurado
info_janela.cbSize = sizeof(WINDOWINFO);

// Obtém informações da janela
GetWindowInfo(hJanela, &info_janela);

// Saia da função caso a janela esteja sem foco!
if ( info_janela.dwWindowStatus == 0) return;

// Pega acesso ao dispositivo de entrada.
g_hr = g_teclado->Acquire();
Depois é necessário utilizar Acquire() para se conectar aos eventos do
dispositivo.

2.5 Tratando o teclado do DirectInput
// tratarTeclado() - Essa função trata o pressionamento do teclado
void tratarTeclado()
{
  // Memória para coletar informação de estados do teclado
  char buffer[256];

  // Obtém o status das teclas do teclado
  g_hr = g_teclado->GetDeviceState( sizeof(buffer), (LPVOID)  &buffer);

  if FAILED(g_hr)
  {
    // Se falhou é porque o dispositivo foi provavelmente perdido.
    // Verifique se g_hr == DIERR_INPUTLOST
    // Se for, tente readquirí-lo aqui com g_teclado->Acquire();
    return;
  }  // endif

  // Macro para facilitar leitura do teclado
  #define KEYDOWN(name, key) (name[key] & 0x80)

  // Atualiza (xpos, ypos) conforme tecla pressionada
  if (KEYDOWN(buffer, DIK_RIGHT) ) xpos = xpos - 5;
  if (KEYDOWN(buffer, DIK_LEFT))  xpos = xpos + 5;
  if (KEYDOWN(buffer, DIK_UP) )    ypos = ypos + 5;
  if (KEYDOWN(buffer, DIK_DOWN) )  ypos = ypos - 5;

} // tratarTeclado().fim


char buffer[256];
Este bloco de memória vai ser usado para coletar informação de estados
do teclado.

// Obtém o status das teclas do teclado
g_hr = g_teclado->GetDeviceState( sizeof(buffer), (LPVOID)  &buffer);
Com esta função o buffer  de  memória  é  preenchido  com  status  de
pressionamento das teclas.   Se  esta  função falhar a função retorna
com o código abaixo.

if FAILED(g_hr)
{
// Se falhou é porque o dispositivo foi provavelmente perdido.
// Verifique se g_hr == DIERR_INPUTLOST
// Se for, tente readquirí-lo aqui com g_teclado->Acquire();
return;
}  // endif

// Macro para facilitar leitura do teclado
#define KEYDOWN(name, key) (name[key] & 0x80)
Esta  macro  retorna  verdadeiro  se  a  tecla  especificada  estiver
pressionada. Segue abaixo como usá-la.

// Atualiza (xpos, ypos) conforme tecla pressionada
if (KEYDOWN(buffer, DIK_RIGHT) ) xpos = xpos - 5;
if (KEYDOWN(buffer, DIK_LEFT))  xpos = xpos + 5;
if (KEYDOWN(buffer, DIK_UP) )    ypos = ypos + 5;
if (KEYDOWN(buffer, DIK_DOWN) )  ypos = ypos - 5;
Esta é a forma de tratar o pressionamento das setas  do  teclado  nos
moldes do DirectInput.

2.6 Renderização da cena
Antes da renderização da cena a função tratarTeclado() é chamada para
atualizar o posicionamento da sprite (xpos, ypos). É geralmente neste
ponto, antes da renderização, que costuma ser atualizada a lógica  do
jogo.

// -----------------------------------------------------------------------------
// Renderizar() - Desenha a cena
// -----------------------------------------------------------------------------
VOID Renderizar()
{
  // Retorne se o dispositivo estiver nulo
  if( g_device == NULL)  return;

  // String para mostrar posição da sprite
  char info[40];

  tratarTeclado();

  // Limpa o backbuffer com uma cor branca
  g_device->Clear( 0, NULL, D3DCLEAR_TARGET, branco, 1.0f, 0);

  // Começa a cena
  if( SUCCEEDED( g_device->BeginScene() ) )
  {
    // Todo código de desenhar ocorre aqui dentro
    mostrarTexto (220, 160, "www.gameprog.com.br");
    mostrarTexto (170,400, "Movimente a sprite com as setas.");

    // Mostra posicionamento da sprite
    sprintf (info, "( %i, %i )", xpos, ypos);
    mostrarTexto (10, 10, info);

    // Desenha sprite
    renderizarSprite();

    // Finalizando a cena
    g_device->EndScene();
  } // endif

  // Apresenta o conteúdo do backbuffer na tela
  g_device->Present( NULL, NULL, NULL, NULL);

} // Renderizar().fim


2.7 Liberando os objetos do DirectInput
Repare na função limpar_DirectInput() os cuidados tomados na liberação
dos objetos do DirectInput. Este estilo de reconfigurar o ponteiro com
NULL é um bom exemplo a ser tomado.

// limpar_DirectInput() - Libera os objetos do DirectInput
void limpar_DirectInput()
{
  if (g_DirectInput)
  {
    if (g_teclado)
    {
      // Liberação do teclado
      // Chame primeiro unacquire() antes de chamar Release().
      g_teclado->Unacquire();
      g_teclado->Release();
      g_teclado = NULL;
    } // endif (g_teclado)

    // Liberação do objeto DirectInput
    g_DirectInput->Release();
    g_DirectInput = NULL;
  } // endif (g_DirectInput)
} // limpar_DirectInput().fim


2.8 Limpeza geral
A função Limpar() faz uma limpeza geral chamando limpar_DirectInput()
para limpar os objetos do DirectInput.

// Limpar() -  Libera todos os objetos previamente inicializados
// -----------------------------------------------------------------------------
VOID Limpar()
{
  // Libera o objeto textura
  if( g_textura != NULL)  g_textura->Release();

  // Libera o objeto sprite
  if( g_sprite != NULL)   g_sprite->Release();

  // Libera objeto de mostrar texto
  if( gdxFonte != NULL)  gdxFonte->Release();

  // Libera o dispositivo gráfico
  if( g_device != NULL)  g_device->Release();

  // Libera o motor do Direct3D
  if( g_Direct3d != NULL)  g_Direct3d->Release();

  limpar_DirectInput();

} // Limpar().fim


2.9 Aspectos globais - Arquivo: entrada.cpp
O destaque aqui é o handle da janela ( hJanela ) que saiu  do  escopo
local da  função  WinMain()  e  foi  para  o  escopo  global  pois  é
necessária na definição  do  nível  de  cooperação  dos  dispositivos
criados.

//-----------------------------------------------------------------------------
// Projeto: prj_Teclado01 - arquivo: entrada.cpp
// Esta aplicação ilustra como utilizar o teclado via DirectInput
// Produzido por www.gameprog.com.br
//-----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include "motor.h"

// Variável global da classe da janela
char sclasseJanela[ ] = "cls_directx";

// Dimensões da janela
int g_xtela = 640;
int g_ytela = 480;

// alça da janela
HWND hJanela;

int WINAPI WinMain (HINSTANCE app_instancia, HINSTANCE app_anterior,
                    LPSTR sComando,int nExibir) {

  // Estrutura de recepção das mensagens
  MSG mensagem;

  // Estrutura de descrição da janela
  WNDCLASSEX wcls;

  // Estrutura que descreve a janela
  wcls.hInstance = app_instancia;
  wcls.lpszClassName = sclasseJanela;
  wcls.lpfnWndProc = processaJanela;
  wcls.style = CS_HREDRAW | CS_VREDRAW;
  wcls.cbSize = sizeof (WNDCLASSEX);

  // O cursor e os ícones da aplicação são default
  wcls.hIcon   = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hIconSm = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hCursor = LoadCursor (NULL, IDC_ARROW);

  // Aplicação sem menu
  wcls.lpszMenuName = NULL;

  // Nada de espaço extra atrelado a classe da janela (wcls)
  wcls.cbClsExtra = 0;

  // Nada de espaço extra atrelado a janela
  wcls.cbWndExtra = 0;

  // Cor default da janela
  wcls.hbrBackground = ( HBRUSH) COLOR_BACKGROUND;

  // Registra a janela e retorna se esta operação falhar
  int status = RegisterClassEx (&wcls);
  if(status == 0)  {
  MessageBox(NULL, "Registro falhou!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Com a classe criada pode-se criar a janela
  DWORD estiloExtra = 0;
  const char janelaTitulo[] = "prj_Teclado01";
  DWORD controleEstilo = WS_OVERLAPPED | WS_SYSMENU | WS_MINIMIZEBOX;
  int xpos = 160;
  int ypos = 120;
  HWND hjanelaPai = HWND_DESKTOP;
  HMENU sem_menu = NULL;
  LPVOID dadoExtra = NULL;

  // Cria a janela
  hJanela = CreateWindowEx(estiloExtra, sclasseJanela, janelaTitulo,
    controleEstilo, xpos, xpos,  g_xtela, g_ytela, hjanelaPai, sem_menu,
    app_instancia, dadoExtra );

  // Verifica se janela foi criada
  if(hJanela == NULL)  {
  MessageBox(NULL, "Falha na criação da janela!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Essa variável recebe informação de erro do Directx
  HRESULT hr;
  // Inicia o Direct3D
  hr = initGfx ( hJanela );

  // Encerre a aplicação se houve falha
  if(FAILED (hr) ) {
    MessageBox (hJanela,
      "Direct3D: falha na inicialização", "WinMain()", MB_OK);
    UnregisterClass( sclasseJanela, wcls.hInstance);
    return E_FAIL;
  } // endif

  // Mostra a janela
  ShowWindow(hJanela, nExibir);
  UpdateWindow(hJanela );

  // Rode a bombeamento de mensagens até GetMessage() retornar 0
  while (GetMessage(&mensagem, NULL, 0, 0))
  {
    // Traduz mensagem de tecla virtual em mensagem de caracteres
    TranslateMessage( &mensagem );

    // Despacha a mensagem para a função  processaJanela */
    DispatchMessage( &mensagem );
  } // endwhile

  // O valor de retorno é zero(0) passado por PostQuitMessage()
  UnregisterClass( sclasseJanela, wcls.hInstance);
  return mensagem.wParam;
} // WinMain().fim



3. Código fonte do projeto de exemplo: prj_Teclado01


// Projeto: prj_Teclado01 - Arquivo: motor.h
// Esta aplicação ilustra como utilizar o teclado via DirectInput
#ifndef motor_h
 #define motor_h

 // Esta função inicializa o motor gráfico
 HRESULT initGfx (HWND hJanela);

 // Essa função libera os objetos utilizados
 void Limpar();

 // Essa função desenha a cena
 void Renderizar();

 // Esta função inicializa o objeto para mostrar texto
 void inicializarTexto();
 // Esta função mostra um texto na coordenada (x, y) da janela
 void mostrarTexto( int x, int y, char* texto);

 // Inicializa a sprite
 void inicializarSprite();

 // Desenha a sprite
 void renderizarSprite();

 // Essa função inicializa o objeto DirectInput
 bool inicializar_DirectInput();

 // Essa função inicializa o dispositivo de acesso ao teclado
 bool inicializar_Teclado();

 // Essa função trata o pressionamento do teclado
 void tratarTeclado();

 // Essa função libera os objetos do DirectInput
 void limpar_DirectInput();

//  Declaração da função que atende as mensagens da janela
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam);
#endif


// -----------------------------------------------------------------------------
// Projeto: prj_Teclado01 - arquivo: motor.cpp
// Esta aplicação ilustra como utilizar o teclado via DirectInput
// Produzido por www.gameprog.com.br
// -----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include <stdio.h>
#include "motor.h"
#include <dinput.h>

// Inclui as bibliotecas do Direct3D
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

// Bibliotecas do DirectInput
#pragma comment(lib, "dinput8.lib")
#pragma comment(lib, "dxguid.lib")

// Variáveis globais
// Representa o dispositivo Direct3D
LPDIRECT3D9             g_Direct3d = NULL;

// Representa o dispositivo Renderizador
IDirect3DDevice9*       g_device = NULL;

// Ponteiro para uma fonte do directx
ID3DXFont*       gdxFonte = NULL;

// Essa variável recebe informação de erro do Directx
HRESULT g_hr = 0;

extern int g_xtela;
extern int g_ytela;

// Interfaces necessárias para a criação da sprite
// A textura vai compor a imagem da sprite
IDirect3DTexture9* g_textura = NULL;
ID3DXSprite*    g_sprite = NULL;

// Argumentos necessários na criação da sprite
// Posicionamento e recorte da sprite
RECT          g_recorte;
// Posicionamento 3d da sprite
D3DXVECTOR3*    g_posicao = NULL;
// Centro de apoio para rotações da sprite
D3DXVECTOR3*    g_centro = NULL;

// Controle de movimentação da sprite
int                 movimento_direcao = 1;
int                xpos = -240;
int                 ypos = -160;

// Constante para a cor branca
const DWORD branco  = 0xFFFFFFFF;


// Ponteiro para o objeto DirectInput
IDirectInput8* g_DirectInput = NULL;

// Ponteiro para o dispositivo de teclado
IDirectInputDevice8*  g_teclado = NULL;

// O DirectInput necessita de acesso à janela
extern HWND hJanela;


// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Esse método vira rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  inicializar_DirectInput();
  inicializar_Teclado();


  // Inicializa texto
  inicializarTexto();
  // Inicializa sprite
  inicializarSprite();

  return S_OK;
} // initGfx().fim


// inicializar_DirectInput() - Cria o objeto DirectInput
bool inicializar_DirectInput()
{

  // Criação do objeto DirectInput
  g_hr = DirectInput8Create( GetModuleHandle(NULL), DIRECTINPUT_VERSION,
    IID_IDirectInput8, (void**)&g_DirectInput, NULL);

  if FAILED(g_hr)
  {
    MessageBox (NULL, "DirectInput: falha na criação",
      "inicializar_DirectInput()", MB_OK);
    return false;
  } // endif

  return true;

} // inicializar_DirectInput().fim


// inicializar_Teclado() - Essa função inicializa o teclado
bool inicializar_Teclado()
{
  // Criação do ponteiro para uma interface IDirectInputDevice8
  g_hr = g_DirectInput->CreateDevice(GUID_SysKeyboard, &g_teclado, NULL);

  if FAILED(g_hr)
  {
    MessageBox (NULL, "g_DirectInput->CreateDevice() falhou.",
      "inicializar_Teclado()", MB_OK);
    limpar_DirectInput();
    return false;
  } // endif

  // Configuração do formato de dados do dispositivo com uma constante
  // pré-definida de teclado do DirectInput ( c_dfDIKeyboard )
  g_hr = g_teclado->SetDataFormat(&c_dfDIKeyboard);

  if FAILED(g_hr)
  {
    MessageBox (NULL, "g_teclado->SetDataFormat() falhou.",
      "inicializar_Teclado()", MB_OK);
    limpar_DirectInput();
    return false;
  } // endif

  // Configuração do nível de cooperação
  DWORD cooperacao_flags = DISCL_BACKGROUND | DISCL_NONEXCLUSIVE;
  g_hr = g_teclado->SetCooperativeLevel( hJanela, cooperacao_flags);

  if FAILED(g_hr)
  {
    MessageBox (NULL, "g_teclado->SetCooperativeLevel() falhou.",
      "inicializar_Teclado()", MB_OK);
    limpar_DirectInput();
    return false;
  } // endif

  // Pega acesso ao dispositivo de entrada.
  g_hr = g_teclado->Acquire();
  if FAILED(g_hr)
  {
    limpar_DirectInput();
    return false;
  } // endif

  return TRUE;
} // inicializar_Teclado().fim


// tratarTeclado() - Essa função trata o pressionamento do teclado
void tratarTeclado()
{
  // Memória para coletar informação de estados do teclado
  char buffer[256];

  // Obtém o status das teclas do teclado
  g_hr = g_teclado->GetDeviceState( sizeof(buffer), (LPVOID)  &buffer);

  if FAILED(g_hr)
  {
    // Se falhou é porque o dispositivo foi provavelmente perdido.
    // Verifique se g_hr == DIERR_INPUTLOST
    // Se for, tente readquirí-lo aqui com g_teclado->Acquire();
    return;
  }  // endif

  // Macro para facilitar leitura do teclado
  #define KEYDOWN(name, key) (name[key] & 0x80)

  // Atualiza (xpos, ypos) conforme tecla pressionada
  if (KEYDOWN(buffer, DIK_RIGHT) ) xpos = xpos - 5;
  if (KEYDOWN(buffer, DIK_LEFT))  xpos = xpos + 5;
  if (KEYDOWN(buffer, DIK_UP) )    ypos = ypos + 5;
  if (KEYDOWN(buffer, DIK_DOWN) )  ypos = ypos - 5;

} // tratarTeclado().fim


// -----------------------------------------------------------------------------
// Renderizar() - Desenha a cena
// -----------------------------------------------------------------------------
VOID Renderizar()
{
  // Retorne se o dispositivo estiver nulo
  if( g_device == NULL)  return;

  // String para mostrar posição da sprite
  char info[40];

  tratarTeclado();

  // Limpa o backbuffer com uma cor branca
  g_device->Clear( 0, NULL, D3DCLEAR_TARGET, branco, 1.0f, 0);

  // Começa a cena
  if( SUCCEEDED( g_device->BeginScene() ) )
  {
    // Todo código de desenhar ocorre aqui dentro
    mostrarTexto (220, 160, "www.gameprog.com.br");
    mostrarTexto (170,400, "Movimente a sprite com as setas.");

    // Mostra posicionamento da sprite
    sprintf (info, "( %i, %i )", xpos, ypos);
    mostrarTexto (10, 10, info);

    // Desenha sprite
    renderizarSprite();

    // Finalizando a cena
    g_device->EndScene();
  } // endif

  // Apresenta o conteúdo do backbuffer na tela
  g_device->Present( NULL, NULL, NULL, NULL);

} // Renderizar().fim


// limpar_DirectInput() - Libera os objetos do DirectInput
void limpar_DirectInput()
{
  if (g_DirectInput)
  {
    if (g_teclado)
    {
      // Liberação do teclado
      // Chame primeiro unacquire() antes de chamar Release().
      g_teclado->Unacquire();
      g_teclado->Release();
      g_teclado = NULL;
    } // endif (g_teclado)

    // Liberação do objeto DirectInput
    g_DirectInput->Release();
    g_DirectInput = NULL;
  } // endif (g_DirectInput)
} // limpar_DirectInput().fim


void inicializarSprite()
{
  // Carrega e prepara textura 256 x 256
  const char* stextura = "C:\\gameprog\\gdkmedia\\bitmap\\teste-transp.png";
  g_hr = D3DXCreateTextureFromFile(g_device, stextura, &g_textura);

  if (FAILED(g_hr ))
  {
    MessageBox (NULL, "Textura: falha no carregamento", "inicializarSprite()", MB_OK);
    return;
  } // endif

  g_hr = D3DXCreateSprite (g_device, &g_sprite);
  if (FAILED(g_hr ))
  {
    MessageBox (NULL, "Sprite: falha na criação", "inicializarSprite()", MB_OK);
  } // endif

  // Posicionamento 3d não utilizado extensamente
  g_posicao = &D3DXVECTOR3(0.0f, 0.0f, 0.0f);
  g_centro = &D3DXVECTOR3(0.0f, 0.0f, 0.0f);

} // inicializarSprite().fim

void renderizarSprite()
{
  // Cor difusa da sprite
  DWORD cor_difusa = branco;

  // Indica o ponto de corte da sprite
  int direita = 128;
  int fundo = 120;

  // Configuração posição de colocação da sprite na tela
  // o ponto de corte da textura
  SetRect(&g_recorte, xpos, ypos, direita, fundo);

  // Inicia a renderização considerando efeito de transparência
  g_sprite->Begin (D3DXSPRITE_ALPHABLEND);

  // Renderiza sprite conforme configuração previamente definida
  g_sprite->Draw(g_textura, &g_recorte, g_centro, g_posicao, cor_difusa);

  // Finaliza processo de renderização de sprites
  g_sprite->End();

} // renderizarSprite().fim


//  Esta função é chamada por DispatchMessage()
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam)
{
  switch (mensagem)
  {
  case WM_DESTROY:
    // Coloca uma mensagem WM_QUIT na fila de mensagem
    Limpar();
    PostQuitMessage (0);
    break;

  case WM_KEYDOWN:
    if (wParam == VK_ESCAPE)
    {
      Limpar();
      PostQuitMessage( 0);
    } // endif
    // tratarTeclado ( wParam );

    break;

    // Essa mensagem vai ocorrer a todo momento
  case WM_PAINT:
    // Renderiza a cena
    Renderizar();
    // Invalida a tela para chamar WM_PAINT novamente
    InvalidateRect( hJanela, NULL, false);
    break;

    // Processamento default de mensagens não tratada pela aplicação
  default:
    return DefWindowProc (hJanela, mensagem, wParam, lParam);
  } // endswitch

  return 0;
} // processaJanela().fim

void inicializarTexto()
{

  // Altura
  int  nAltura = 24;

  // Largura
  UINT nLargura = 0;

  // Peso ( weight )
  UINT nPeso = FW_BOLD;

  // Nível de mipmap - 0: mipmap automático
  UINT nMipmap = 0;

  // Efeito itálico
  bool bItalico = false;

  // Conjunto de caracteres (charset)
  DWORD nCharset = DEFAULT_CHARSET;

  // Precisão (OutputPrecision)
  DWORD nPrecisao = OUT_DEFAULT_PRECIS;

  // Qualidade
  DWORD nQualidade = DEFAULT_QUALITY;

  // Pitch e família
  DWORD nFamilia = DEFAULT_PITCH | FF_DONTCARE;

  // Nome da fonte
  char* sFonte = "Arial";

  g_hr = D3DXCreateFont( g_device, nAltura, nLargura, nPeso, nMipmap, bItalico,
    nCharset, nPrecisao, nQualidade, nFamilia, sFonte, &gdxFonte );

  if(FAILED (g_hr) )
    MessageBox(NULL, "Texto: falha na inicialização", "inicializarTexto()", MB_OK);

} // inicializarTexto().fim

void mostrarTexto(int x, int y, char* texto)
{
  // Retorne se não houver fonte inicializada
  if(gdxFonte == NULL) return;

  // Cor de fundo da janela
  D3DCOLOR azul = D3DCOLOR_XRGB(0, 0, 255);

  RECT area_limite;

  SetRect( &area_limite, x, y, g_xtela, g_ytela );

  gdxFonte->DrawText( NULL, texto, -1, &area_limite, 0,  azul );

} // mostrarTexto().fim

// Limpar() -  Libera todos os objetos previamente inicializados
// -----------------------------------------------------------------------------
VOID Limpar()
{
  // Libera o objeto textura
  if( g_textura != NULL)  g_textura->Release();

  // Libera o objeto sprite
  if( g_sprite != NULL)   g_sprite->Release();

  // Libera objeto de mostrar texto
  if( gdxFonte != NULL)  gdxFonte->Release();

  // Libera o dispositivo gráfico
  if( g_device != NULL)  g_device->Release();

  // Libera o motor do Direct3D
  if( g_Direct3d != NULL)  g_Direct3d->Release();

  limpar_DirectInput();

} // Limpar().fim


//-----------------------------------------------------------------------------
// Projeto: prj_Teclado01 - arquivo: entrada.cpp
// Esta aplicação ilustra como utilizar o teclado via DirectInput
// Produzido por www.gameprog.com.br
//-----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include "motor.h"

// Variável global da classe da janela
char sclasseJanela[ ] = "cls_directx";

// Dimensões da janela
int g_xtela = 640;
int g_ytela = 480;

// alça da janela
HWND hJanela;


int WINAPI WinMain (HINSTANCE app_instancia, HINSTANCE app_anterior,
                    LPSTR sComando,int nExibir) {

  // Estrutura de recepção das mensagens
  MSG mensagem;

  // Estrutura de descrição da janela
  WNDCLASSEX wcls;

  // Estrutura que descreve a janela
  wcls.hInstance = app_instancia;
  wcls.lpszClassName = sclasseJanela;
  wcls.lpfnWndProc = processaJanela;
  wcls.style = CS_HREDRAW | CS_VREDRAW;
  wcls.cbSize = sizeof (WNDCLASSEX);

  // O cursor e os ícones da aplicação são default
  wcls.hIcon   = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hIconSm = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hCursor = LoadCursor (NULL, IDC_ARROW);

  // Aplicação sem menu
  wcls.lpszMenuName = NULL;

  // Nada de espaço extra atrelado a classe da janela (wcls)
  wcls.cbClsExtra = 0;

  // Nada de espaço extra atrelado a janela
  wcls.cbWndExtra = 0;

  // Cor default da janela
  wcls.hbrBackground = ( HBRUSH) COLOR_BACKGROUND;

  // Registra a janela e retorna se esta operação falhar
  int status = RegisterClassEx (&wcls);
  if(status == 0)  {
  MessageBox(NULL, "Registro falhou!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Com a classe criada pode-se criar a janela
  DWORD estiloExtra = 0;
  const char janelaTitulo[] = "prj_Teclado01";
  DWORD controleEstilo = WS_OVERLAPPED | WS_SYSMENU | WS_MINIMIZEBOX;
  int xpos = 160;
  int ypos = 120;
  HWND hjanelaPai = HWND_DESKTOP;
  HMENU sem_menu = NULL;
  LPVOID dadoExtra = NULL;

  // Cria a janela
  hJanela = CreateWindowEx(estiloExtra, sclasseJanela, janelaTitulo,
    controleEstilo, xpos, xpos,  g_xtela, g_ytela, hjanelaPai, sem_menu,
    app_instancia, dadoExtra );

  // Verifica se janela foi criada
  if(hJanela == NULL)  {
  MessageBox(NULL, "Falha na criação da janela!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Essa variável recebe informação de erro do Directx
  HRESULT hr;
  // Inicia o Direct3D
  hr = initGfx ( hJanela );

  // Encerre a aplicação se houve falha
  if(FAILED (hr) ) {
    MessageBox (hJanela,
      "Direct3D: falha na inicialização", "WinMain()", MB_OK);
    UnregisterClass( sclasseJanela, wcls.hInstance);
    return E_FAIL;
  } // endif

  // Mostra a janela
  ShowWindow(hJanela, nExibir);
  UpdateWindow(hJanela );

  // Rode a bombeamento de mensagens até GetMessage() retornar 0
  while (GetMessage(&mensagem, NULL, 0, 0))
  {
    // Traduz mensagem de tecla virtual em mensagem de caracteres
    TranslateMessage( &mensagem );

    // Despacha a mensagem para a função  processaJanela */
    DispatchMessage( &mensagem );
  } // endwhile

  // O valor de retorno é zero(0) passado por PostQuitMessage()
  UnregisterClass( sclasseJanela, wcls.hInstance);
  return mensagem.wParam;
} // WinMain().fim



 index
<<
>>

Produzido por Gameprog: Jair Pereira - Agosto/2014 ©
gameprog.br@gmail.com
http://www.gameprog.com.br
