Curso completo de DirectX 9 com C\C++
Gameprog - Escola de programação de jogos digitais
Contato: gameprog.br@gmail.com
Fase 01-7
index


01.7 Estados do dispositivo renderizador
1.1 Visão geral

1.2 Estrutura principal da aplicação
Arquivo: motor.cpp

initGfx()
	Inicializa objeto Direct3d
	Inicializa dispositivo renderizador
	chama montar_Geometria() para configurar os vértices

montar_Geometria()
	Configura posição dos vértices para formar um quadrado

tratarTeclado()
	Trata as teclas 'S' e 'W' para modificar estado interno do
	dispositivo renderizador que controla o modo de preenchimento

renderizar_Geometria()
	Declara o formato de vértice utilizado ao directx
	Configura estado interno de modo de preenchimento
	Renderiza os vértices com g_device->DrawPrimitiveUP()
	Configura modo de preenchimento para pontos
	Renderiza os vértices com g_device->DrawPrimitiveUP()

Renderizar()
	Limpa a tela
	Desenha a cena
	chama renderizar_Geometria() para desenhar o quadrado
	Apresenta a cena

Limpar()
	Libera dispositivo renderizador
	Libera objeto Direct3d


2.1.1 Aspectos globais - Arquivo: motor.h
// Projeto: prj_Estados - Arquivo: motor.h

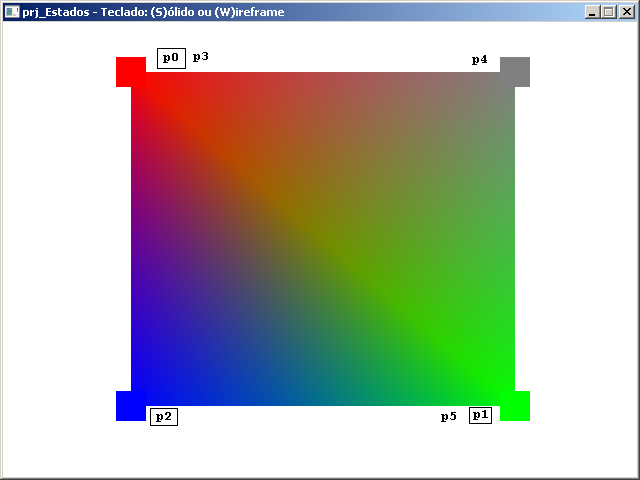

// Esta aplicação ilustra como renderizar um quadrado
// em modo de preenchimento sólido ou wireframe
#ifndef motor_h
  #define motor_h

  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Verifica pressionamento de teclas S ou W
  void tratarTeclado (WPARAM wParam);

  // Essa função monta formas geométricas
  void montar_Geometria (void);

  // Renderiza os vértices em formas geométricas
  void renderizar_Geometria (void);

  //  Declaração da função que atende as mensagens da janela
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam);

#endif

// Essa função monta formas geométricas
void montar_Geometria (void);
Essa função vai configurar  o posicionamento dos vértices para formar
um quadrado.

// Verifica pressionamento de teclas S ou W
void tratarTeclado (WPARAM wParam);
Essa função vai tratar o pressionamento das  teclas  'S'  e  'W'  que
configuram o modo de preenchimento  da  renderização  respectivamente
para  sólido  ou wireframe (aramado).

// Renderiza os vértices em formas geométricas
void renderizar_Geometria (void);
Essa função desenha o quadrado na tela  e  vai  mostrar  também  como
modificar  os  estados  internos  do  dispositivo  renderizador.

2.1.2 Aspectos globais - Arquivo: motor.cpp
// -----------------------------------------------------------------------------
// Projeto: prj_Estados - arquivo: motor.cpp
// Esta aplicação ilustra como renderizar um quadrado
// em modo de preenchimento sólido ou wireframe
// Produzido por www.gameprog.com.br
// -----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include <stdio.h>
#include "motor.h"

// Inclui as bibliotecas do Direct3D
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

// Variáveis globais
// Representa o dispositivo Direct3D
LPDIRECT3D9             g_Direct3d = NULL;

// Representa o dispositivo Renderizador
IDirect3DDevice9*       g_device = NULL;

// Essa variável recebe informação de erro do Directx
HRESULT g_hr = 0;

extern int g_xtela;
extern int g_ytela;

// Controla o modo de preenchimento da forma geométrica
DWORD g_nFillMode = 0;

// Constante para cores
const DWORD vermelho = 0xFFFF0000;
const DWORD branco  = 0xFFFFFFFF;
const DWORD verde   = 0xFF00FF00;
const DWORD azul   = 0xFF0000FF;
const DWORD cinza   = 0xFF808080;

// Definição do formato de vértice utilizado por estado aplicação
#define CustomVertex_TransformedColored_Format(D3DFVF_XYZRHW | D3DFVF_DIFFUSE)


// Estrutura do vértice customizado
struct CustomVertex_TransformedColored
{

  float x, y, z;
  float rhw;
  DWORD cor;

  // Construtor default
  CustomVertex_TransformedColored() {}

  CustomVertex_TransformedColored( float _x, float _y, float _z,  float _rhw, DWORD _cor)
  {
  x = _x;
  y = _y;
  z = _z;
  rhw = _rhw;
  cor = _cor;
  }
}; // fim da estrutura CustomVertex_TransformedColored

// Declara 6 vértices para produzir o quadrado
CustomVertex_TransformedColored g_Vertices[6 ];

// Controla o modo de preenchimento da forma geométrica
DWORD g_nFillMode = 0;
Essa variável vai ser modificada  na  função  tratarTeclado()  e  vai
guardar  o  modo  de  preenchimento  selecionado  pelo  usuário.


// Definição do formato de vértice utilizado por estado aplicação
#define CustomVertex_TransformedColored_Format ( D3DFVF_XYZRHW | D3DFVF_DIFFUSE )
Como foi esclarecido no tópico anterior, aqui definimos a configuração
do formato de vértice que deve ser declarado ao dispositivo  gráfico.
O que não foi dito é que esse longo nome é arbitrário e foi escolhido
com base nas práticas da versão gerenciada  do  directx  que  utiliza
nomes com esse aspecto para qualificar as estruturas de vértices e de
formato de vértice. Procedemos dessa forma para facilitar a conversão
entre programas escritos em C# para C++  e vice-versa.   Assim,  esse
longo nome poderia ser abreviado para, como  exemplo,   VerticeConfig
sem  prejuízos para a aplicação.

// Declara 6 vértices para produzir o quadrado
CustomVertex_TransformedColored g_Vertices[6];
Aqui definimos seis vértices  que  irão  compor  os  dois  triângulos
necessários para a formação do quadrado.   No  próximo  tópico  vamos
aprender sobre buffer de índices  (IndexBuffer)  que  permite  montar
formas geométricas com menos vértices. Sobre  a  variável  g_Vertices
podemos afirmar que ela é um buffer de vértices e mais adiante  neste
curso vamos verificar que o directx apresenta uma  interface  própria
(VertexBuffer)  para  lidar  com  buffer  de  vértices  de forma mais
rápida e eficiente. O comentário acima sobre a definição  do  formato
de vértice serve igualmente para os critérios  de  denominação  dessa
estrutura customizada de vértices.

2.2 Inicialização do motor gráfico
Segue abaixo a listagem de initGfx() sem mudanças em relação ao tópico
anterior ( 01.09 ).

// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto D3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Esse método vira rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  montar_Geometria();

  return S_OK;
} // initGfx().fim


2.3 Montagem do quadrado
void montar_Geometria(void)
{
 // Posicionamento de profundidade
 float zpos = 1.0f;

 // Primeiro triângulo
 g_Vertices[0] = CustomVertex_TransformedColored( 128.0f, 50.0f, zpos, 0.7f, vermelho);
 g_Vertices[1] = CustomVertex_TransformedColored( 512.0f, 384.0f, zpos, 0.8f, verde);
 g_Vertices[2] = CustomVertex_TransformedColored( 128.0f, 384.0f, zpos, 1.0f, azul);

 // Segundo triângulo
 g_Vertices[3] = CustomVertex_TransformedColored( 128.0f, 50.0f, zpos, 0.7f, vermelho);
 g_Vertices[4] = CustomVertex_TransformedColored( 512.0f, 50.0f, zpos, 1.0f, cinza);
 g_Vertices[5] = CustomVertex_TransformedColored( 512.0f, 384.0f, zpos, 0.8f, verde);

} //  montar_Geometria().fim


// Primeiro triângulo
g_Vertices[0] = CustomVertex_TransformedColored( 128.0f, 50.0f, zpos, 0.7f, vermelho);
g_Vertices[1] = CustomVertex_TransformedColored( 512.0f, 384.0f, zpos, 0.8f, verde);
// Segundo triângulo
g_Vertices[3] = CustomVertex_TransformedColored( 128.0f, 50.0f, zpos, 0.7f, vermelho);
g_Vertices[4] = CustomVertex_TransformedColored( 512.0f, 50.0f, zpos, 1.0f, cinza);

São necessários dois  triângulos  para  compor  um  quadrado  e  cada
triângulo necessita de 3 vértices em sua composição; isto dá um total
de 6 vértices conforme foi declarado nessa função.  Mas  repare acima
que ocorre o fato de haver vértices com o  mesmo  posicionamento.  No
próximo  tópico  vamos  aprender  sobre buffer de índices que permite
utilizar vértices compartilhados para compor triângulos diferentes.

2.4 Estados internos do dispositivo renderizador
void tratarTeclado (WPARAM wParam)
{
 // Modo de preenchimento sólido na tecla S
 if (wParam == 'S')  g_nFillMode = D3DFILL_SOLID;

 // Modo de preenchimento wireframe na tecla S
 if (wParam == 'W')  g_nFillMode = D3DFILL_WIREFRAME;

} // tratarTeclado().fim

// Modo de preenchimento sólido na tecla S
if (wParam == 'S')  g_nFillMode = D3DFILL_SOLID;

// Modo de preenchimento wireframe na tecla S
if (wParam == 'W')  g_nFillMode = D3DFILL_WIREFRAME;

Essa função  permite  ao  usuário  selecionar  o  estado  interno  que
controla o modo de preenchimento da renderização. D3DFILL_SOLID indica
o modo sólido e D3DFILL_WIREFRAME indica o modo em wireframe.
Na sequência da aplicação esse estado interno sendo visto aqui é
configurado efetivamente dessa forma:
g_device->SetRenderState(D3DRS_FILLMODE, g_nFillMode);
g_device->SetRenderState(D3DRS_FILLMODE, D3DFILL_SOLID);
g_device->SetRenderState(D3DRS_FILLMODE, D3DFILL_WIREFRAME);

E mais adiante em renderizar_Geometria() vemos uma outra configuração
possível que estabelece que os vértices serão renderizados  em  forma
de pontos:
g_device->SetRenderState(D3DRS_FILLMODE, D3DFILL_POINT);

Estes exemplos  ilustram  como  configurar  os  estados  internos  do
dispositivo renderizador que chegam a atingir  centenas  de  aspectos
configuráveis e centenas de possibilidades. Ao longo do curso, outros
estados aparecerão mas a totalidade deles somente pode ser  conhecida
analisando a documentação original do directx.

2.5 Desenhando o quadrado
void renderizar_Geometria()
{
 // Declara o formato de vértice utilizado pela aplicação
 g_device->SetFVF( CustomVertex_TransformedColored_Format);

 // Configura modo de preenchimento da renderização
 g_device->SetRenderState(D3DRS_FILLMODE, g_nFillMode);

 // Quantidade de primitivas possíveis de acordo com o uso dos vértices
 UINT nContagem = 2;

 // Tamanho do passo para achar o próximo vértice
 UINT nPasso =  sizeof(CustomVertex_TransformedColored);

 // Desenha forma geométrica
 g_device->DrawPrimitiveUP( D3DPT_TRIANGLELIST, nContagem, &g_Vertices, nPasso);

 // Configura modo de visualização em ponto
 g_device->SetRenderState(D3DRS_FILLMODE, D3DFILL_POINT);

 // Configura tamanho do ponto
 float nTamanho = 30.0f;
 g_device->SetRenderState(D3DRS_POINTSIZE, *(( DWORD*) &nTamanho ));

 // Desenha forma geométrica
 g_device->DrawPrimitiveUP( D3DPT_TRIANGLELIST, nContagem, &g_Vertices, nPasso);

} // renderizar_Geometria().fim

// Configura modo de preenchimento da renderização
g_device->SetRenderState(D3DRS_FILLMODE, g_nFillMode);
Aqui o modo de preenchimento ( D3DRS_FILLMODE ) da renderização é
efetivamente configurado pela função SetRenderState().   É  desta
forma que os estados internos são configurados.

// Quantidade de primitivas possíveis de acordo com o uso dos vértices
UINT nContagem = 2;
Repare que a contagem (2) dos triângulos aumentou porque agora temos
6 vértices.

// Desenha forma geométrica
g_device->DrawPrimitiveUP( D3DPT_TRIANGLELIST, nContagem, &g_Vertices, nPasso);
Renderizamos a forma geométrica dentro  do  estado  interno  que  foi
previamente configurado.

// Configura modo de visualização em ponto
g_device->SetRenderState(D3DRS_FILLMODE, D3DFILL_POINT);
Alteramos novamente o modo de preenchimento para produzir pontos  com
cada vértice.

// Configura tamanho do ponto
float nTamanho = 30.0f;
g_device->SetRenderState(D3DRS_POINTSIZE, *(( DWORD*) &nTamanho ));
Configuramos mais um estado diferente que determina o tamanho que cada
ponto vai ter na renderização final. Veja que nTamanho é  um  float  e
recebeu um cast para que  o  argumento  DWORD  aonde  ele  ocupa  seja
transformado em um ponteiro referenciando nTamanho.

// Desenha forma geométrica
g_device->DrawPrimitiveUP( D3DPT_TRIANGLELIST, nContagem, &g_Vertices, nPasso);
Agora renderizamos o mesmo conjunto de vértices com um estado interno
diferente de renderização dos vértices. Merece destaque o fato de que
o mesmo conjunto de vértices pode ser renderizado  inúmeras vezes  em
estados internos diferentes e posições diferentes do mundo virtual.

3. Código fonte do projeto de exemplo: prj_Estados

// Projeto: prj_Estados - Arquivo: motor.h
// Esta aplicação ilustra como renderizar um quadrado
// em modo de preenchimento sólido ou wireframe
#ifndef motor_h
  #define motor_h

  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Verifica pressionamento de teclas S ou W
  void tratarTeclado (WPARAM wParam);

  // Essa função monta formas geométricas
  void montar_Geometria (void);

  // Renderiza os vértices em formas geométricas
  void renderizar_Geometria (void);


  //  Declaração da função que atende as mensagens da janela
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam);

#endif


// -----------------------------------------------------------------------------
// Projeto: prj_Estados - arquivo: motor.cpp
// Esta aplicação ilustra como renderizar um quadrado
// em modo de preenchimento sólido ou wireframe
// Produzido por www.gameprog.com.br
// -----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include <stdio.h>
#include "motor.h"

// Inclui as bibliotecas do Direct3D
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

// Variáveis globais
// Representa o dispositivo Direct3D
LPDIRECT3D9             g_Direct3d = NULL;

// Representa o dispositivo Renderizador
IDirect3DDevice9*       g_device = NULL;

// Essa variável recebe informação de erro do Directx
HRESULT g_hr = 0;

extern int g_xtela;
extern int g_ytela;

// Controla o modo de preenchimento da forma geométrica
DWORD g_nFillMode = 0;

// Constante para cores
const DWORD vermelho = 0xFFFF0000;
const DWORD branco  = 0xFFFFFFFF;
const DWORD verde   = 0xFF00FF00;
const DWORD azul   = 0xFF0000FF;
const DWORD cinza   = 0xFF808080;

// Definição do formato de vértice utilizado por estado aplicação
#define CustomVertex_TransformedColored_Format(D3DFVF_XYZRHW | D3DFVF_DIFFUSE)


// Estrutura do vértice customizado
struct CustomVertex_TransformedColored
{

  float x, y, z;
  float rhw;
  DWORD cor;

  // Construtor default
  CustomVertex_TransformedColored() {}

  CustomVertex_TransformedColored( float _x, float _y, float _z,  float _rhw, DWORD _cor)
  {
  x = _x;
  y = _y;
  z = _z;
  rhw = _rhw;
  cor = _cor;
  }
}; // fim da estrutura CustomVertex_TransformedColored

// Declara 6 vértices para produzir o quadrado
CustomVertex_TransformedColored g_Vertices[6 ];


// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto D3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif


  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Esse método vira rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  montar_Geometria();

  return S_OK;
} // initGfx().fim


void montar_Geometria(void)
{
  // Posicionamento de profundidade
  float zpos = 1.0f;

  // Primeiro triângulo
  g_Vertices[0] = CustomVertex_TransformedColored( 128.0f, 50.0f, zpos, 0.7f, vermelho);
  g_Vertices[1] = CustomVertex_TransformedColored( 512.0f, 384.0f, zpos, 0.8f, verde);
  g_Vertices[2] = CustomVertex_TransformedColored( 128.0f, 384.0f, zpos, 1.0f, azul);

  // Segundo triângulo
  g_Vertices[3] = CustomVertex_TransformedColored( 128.0f, 50.0f, zpos, 0.7f, vermelho);
  g_Vertices[4] = CustomVertex_TransformedColored( 512.0f, 50.0f, zpos, 1.0f, cinza);
  g_Vertices[5] = CustomVertex_TransformedColored( 512.0f, 384.0f, zpos, 0.8f, verde);

} //  montar_Geometria().fim


void tratarTeclado (WPARAM wParam)
{
  // Modo de preenchimento sólido na tecla S
  if (wParam == 'S')  g_nFillMode = D3DFILL_SOLID;

  // Modo de preenchimento wireframe na tecla S
  if (wParam == 'W')  g_nFillMode = D3DFILL_WIREFRAME;

} // tratarTeclado().fim


void renderizar_Geometria()
{
  // Declara o formato de vértice utilizado pela aplicação
  g_device->SetFVF( CustomVertex_TransformedColored_Format);

  // Configura modo de preenchimento da renderização
  g_device->SetRenderState(D3DRS_FILLMODE, g_nFillMode);

  // Quantidade de primitivas possíveis de acordo com o uso dos vértices
  UINT nContagem = 2;

  // Tamanho do passo para achar o próximo vértice
  UINT nPasso =  sizeof(CustomVertex_TransformedColored);

  // Desenha forma geométrica
  g_device->DrawPrimitiveUP( D3DPT_TRIANGLELIST, nContagem, &g_Vertices, nPasso);

  // Configura modo de visualização em ponto
  g_device->SetRenderState(D3DRS_FILLMODE, D3DFILL_POINT);

  // Configura tamanho do ponto
  float nTamanho = 30.0f;
  g_device->SetRenderState(D3DRS_POINTSIZE, *(( DWORD*) &nTamanho ));

  // Desenha forma geométrica
  g_device->DrawPrimitiveUP( D3DPT_TRIANGLELIST, nContagem, &g_Vertices, nPasso);

} // renderizar_Geometria().fim


//  Esta função é chamada por DispatchMessage()
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam)
{
  switch (mensagem)
  {
  case WM_DESTROY:
    // Coloca uma mensagem WM_QUIT na fila de mensagem
    Limpar();
    PostQuitMessage (0);
    break;

  case WM_KEYDOWN:
    if (wParam == VK_ESCAPE)
    {
      Limpar();
      PostQuitMessage( 0);
    } // endif
    tratarTeclado (wParam);

    break;

    // Essa mensagem vai ocorrer a todo momento
  case WM_PAINT:
    // Renderiza a cena
    Renderizar();
    // Invalida a tela para chamar WM_PAINT novamente
    InvalidateRect( hJanela, NULL, false);
    break;

    // Processamento default de mensagens não tratada pela aplicação
  default:
    return DefWindowProc (hJanela, mensagem, wParam, lParam);
  } // endswitch

  return 0;
} // processaJanela().fim

// Limpar() -  Libera todos os objetos previamente inicializados
// -----------------------------------------------------------------------------
VOID Limpar()
{
  // Libera o dispositivo gráfico
  if( g_device != NULL)  g_device->Release();

  // Libera o motor do Direct3D
  if( g_Direct3d != NULL)  g_Direct3d->Release();

} // Limpar().fim


// -----------------------------------------------------------------------------
// Renderizar() - Desenha a cena
// -----------------------------------------------------------------------------
VOID Renderizar()
{
  // Retorne se o dispositivo estiver nulo
  if( g_device == NULL)  return;

  // Limpa o backbuffer com uma cor branca
  g_device->Clear( 0, NULL, D3DCLEAR_TARGET, branco, 1.0f, 0);

  // Começa a cena
  if( SUCCEEDED( g_device->BeginScene() ) )
  {

    // Vamos renderizar a geometria
    renderizar_Geometria();

    // Finalizando a cena
    g_device->EndScene();
  } // endif

  // Apresenta o conteúdo do backbuffer na tela
  g_device->Present( NULL, NULL, NULL, NULL);

} // Renderizar().fim


//-----------------------------------------------------------------------------
// Projeto: prj_Estados - arquivo: entrada.cpp
// Esta aplicação ilustra como renderizar um quadrado
// em modo de preenchimento sólido ou wireframe
// Produzido por www.gameprog.com.br
//-----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include "motor.h"

// Variável global da classe da janela
char sclasseJanela[ ] = "cls_directx";

// Dimensões da janela
int g_xtela = 640;
int g_ytela = 480;


int WINAPI WinMain (HINSTANCE app_instancia, HINSTANCE app_anterior,
                    LPSTR sComando,int nExibir) {

  // alça da janela
  HWND hJanela;

  // Estrutura de recepção das mensagens
  MSG mensagem;

  // Estrutura de descrição da janela
  WNDCLASSEX wcls;

  // Estrutura que descreve a janela
  wcls.hInstance = app_instancia;
  wcls.lpszClassName = sclasseJanela;
  wcls.lpfnWndProc = processaJanela;
  wcls.style = CS_HREDRAW | CS_VREDRAW;
  wcls.cbSize = sizeof (WNDCLASSEX);

  // O cursor e os ícones da aplicação são default
  wcls.hIcon   = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hIconSm = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hCursor = LoadCursor (NULL, IDC_ARROW);

  // Aplicação sem menu
  wcls.lpszMenuName = NULL;

  // Nada de espaço extra atrelado a classe da janela (wcls)
  wcls.cbClsExtra = 0;

  // Nada de espaço extra atrelado a janela
  wcls.cbWndExtra = 0;

  // Cor default da janela
  wcls.hbrBackground = ( HBRUSH) COLOR_BACKGROUND;

  // Registra a janela e retorna se esta operação falhar
  int status = RegisterClassEx (&wcls);
  if(status == 0)  {
  MessageBox(NULL, "Registro falhou!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Com a classe criada pode-se criar a janela
  DWORD estiloExtra = 0;
  const char janelaTitulo[] = "prj_Estados - Teclado: (S)ólido ou (W)ireframe";
  DWORD controleEstilo = WS_OVERLAPPED | WS_SYSMENU | WS_MINIMIZEBOX;
  int xpos = 160;
  int ypos = 120;
  HWND hjanelaPai = HWND_DESKTOP;
  HMENU sem_menu = NULL;
  LPVOID dadoExtra = NULL;

  // Cria a janela
  hJanela = CreateWindowEx(estiloExtra, sclasseJanela, janelaTitulo,
    controleEstilo, xpos, xpos,  g_xtela, g_ytela, hjanelaPai, sem_menu,
    app_instancia, dadoExtra );

  // Verifica se janela foi criada
  if(hJanela == NULL)  {
  MessageBox(NULL, "Falha na criação da janela!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Essa variável recebe informação de erro do Directx
  HRESULT hr;
  // Inicia o Direct3D
  hr = initGfx ( hJanela );

  // Encerre a aplicação se houve falha
  if(FAILED (hr) ) {
    MessageBox (hJanela,
      "Direct3D: falha na inicialização", "WinMain()", MB_OK);
    UnregisterClass( sclasseJanela, wcls.hInstance);
    return E_FAIL;
  } // endif

  // Mostra a janela
  ShowWindow(hJanela, nExibir);
  UpdateWindow(hJanela );

  // Rode a bombeamento de mensagens até GetMessage() retornar 0
  while (GetMessage(&mensagem, NULL, 0, 0))
  {
    // Traduz mensagem de tecla virtual em mensagem de caracteres
    TranslateMessage( &mensagem );

    // Despacha a mensagem para a função  processaJanela */
    DispatchMessage( &mensagem );
  } // endwhile

  // O valor de retorno é zero(0) passado por PostQuitMessage()
  UnregisterClass( sclasseJanela, wcls.hInstance);
  return mensagem.wParam;
} // WinMain().fim



 index
<<
>>

Produzido por Gameprog: Jair Pereira - Agosto/2014 ©
gameprog.br@gmail.com
http://www.gameprog.com.br
