01.8 Buffer de índices
1.1 Visão geral

Na renderização do quadrado tinha um problema: utilizamos 6  vértices
para  montá-lo  enquanto  o  bom  senso  indica que apenas 4 vértices
seriam suficientes. O buffer de índices permite o compartilhamento de
vértices na formação dos triângulos e assim  permite uma nova maneira
de combinar os vértices para montar a forma geométrica.   Outra forma
de ver o buffer de índices é imaginá-lo como  o caminho que determina
a ligação dos vértices.

Na montagem do quadrado do programa exemplo utilizamos  esse  caminho
para fazer dois triângulos de composição do quadrado:    p0, p1, p2 e
p0, p3, p1;  também  seguindo uma ordem horária no caminho de ligação
dos quatro vértices.

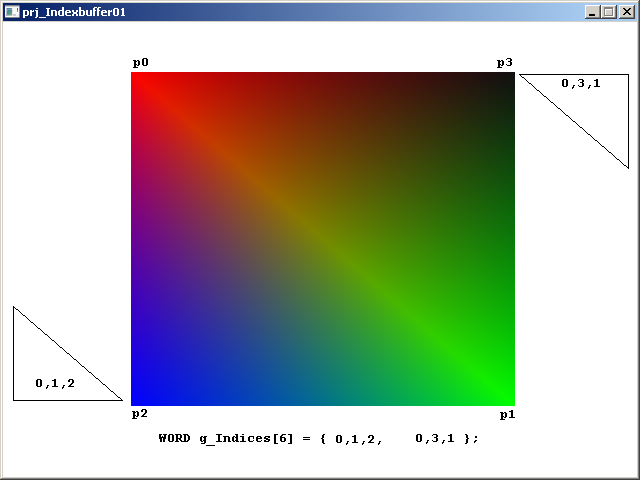

Veja na ilustração acima que  o pilar fundamental do buffer de índices
é simplesmente uma array que indica os vértices na sequência que devem
ser conectados.

1.2 Estrutura principal da aplicação
Arquivo: motor.cpp

Aspectos globais
	Define uma pequena array de índices cujos valores sequenciais
	indicam o caminho de conexão dos vértices  dando  origem  aos
	triângulos e assim chegando até aos objetos 3d mais complexos.

initGfx()
	Inicializa objeto Direct3d
	Inicializa dispositivo renderizador
	chama montar_Geometria() para configurar os vértices

montar_Geometria()
	Configura posição dos 4 vértices


renderizar_Geometria()
	Declara o formato de vértice utilizado ao directx
	Renderiza os vértices com g_device->DrawIndexedPrimitiveUP()

Renderizar()
	Limpa a tela
	Desenha a cena
	chama renderizar_Geometria() para desenhar o quadrado
	Apresenta a cena

Limpar()
	Libera dispositivo renderizador
	Libera objeto Direct3d



2.1.1 Aspectos globais - Arquivo: motor.h
// Projeto: prj_Indexbuffer01 - Arquivo: motor.h
// Esta aplicação ilustra como renderizar um quadrado
// utilizando buffer de índices
#ifndef motor_h
  #define motor_h

  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Essa função monta formas geométricas
  void montar_Geometria (void);

  // Renderiza os vértices em formas geométricas
  void renderizar_Geometria (void);

  //  Declaração da função que atende as mensagens da janela
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam);

#endif


// Essa função monta formas geométricas
void montar_Geometria (void);

// Renderiza os vértices em formas geométricas
void renderizar_Geometria (void);


2.1.2 Aspectos globais - Arquivo: motor.cpp
// Declaração de 4 vértices para produzir o quadrado
CustomVertex_TransformedColored g_Vertices[4 ];


// Buffer de índices - indica a ordem de conexão dos vértices
WORD g_Indices[6] = {  0,1,2,   0,3,1 };

// Declaração de 4 vértices para produzir o quadrado
CustomVertex_TransformedColored g_Vertices[4];
A novidade aqui em relação à aplicação anterior  é  que  os  vértices
foram reduzidos para 4 unidades ao  invés  dos  seis  (6)  anteriores.
Então  a  primeira  vantagem  do  uso do buffer de índices é economia.

// Buffer de índices - indica a ordem de conexão dos vértices
WORD g_Indices[6] = {  0,1,2,   0,3,1 };
O buffer de índices desta aplicação é simplesmente isso: uma array com
valores  que  representam  os  vértices  se  conectando.    O primeiro
triângulo  está  representado  pelo  trio  de  vértices  { 0, 1, 2 } e
o segundo triângulo pelo trio { 0, 3, 1 }.

É importante saber que o tipo de dado desse buffer de índices é o WORD
que tem dois (2) bytes ou 16 bits. Posteriormente o directx cobra essa
informação da aplicação.  Uma outra relação interessante para se notar
é que para cada triângulo é necessário 3 índices.    Dessas  primeiras
observações resulta que o tamanho do buffer de índices em bytes é dado
por esta fórmula: nTamanhoBuffer = nTriângulosQuantidade * 3 * 2;
É  fundamental  essa  compreensão do espaço ocupado  pelo  buffer  de
índices  para responder adequadamente ao directx quando ele perguntar
por esse dado ou quando sua aplicação recuperar o buffer  de  índices
de um objeto 3d carregado do disco.

A segunda vantagem do uso do buffer de índices é que os  vértices  se
transformam em entidades mais independentes  ficando livres no espaço
podendo ser reunidos em qualquer ordem que for  interessante  para  a
aplicação.   A  aplicabilidade  do  buffer  de  índices nos lembra um
papel em branco com vários pontos dispersos sobre ele com o potencial
de  serem  conectados  por  vários caminhos diferentes dando origem a
formas diferentes com o mesmo conjunto de pontos.

2.2 Montando o quadrado
void montar_Geometria(void)
{
  // Posicionamento de profundidade
  float zpos = 1.0f;

 // Vértices para a montagem do quadrado
 g_Vertices[0] = CustomVertex_TransformedColored( 128.0f, 50.0f,  zpos, 0.7f, vermelho);
 g_Vertices[1] = CustomVertex_TransformedColored( 512.0f, 384.0f, zpos, 0.8f, verde);
 g_Vertices[2] = CustomVertex_TransformedColored( 128.0f, 384.0f, zpos, 1.0f, azul);
 g_Vertices[3] = CustomVertex_TransformedColored( 512.0f, 50.0f,  zpos, 1.0f, cinza);

} //  montar_Geometria().fim

// Vértices para a montagem do quadrado
g_Vertices[0] = CustomVertex_TransformedColored( 128.0f, 50.0f,  zpos, 0.7f, vermelho);
g_Vertices[1] = CustomVertex_TransformedColored( 512.0f, 384.0f, zpos, 0.8f, verde);
g_Vertices[2] = CustomVertex_TransformedColored( 128.0f, 384.0f, zpos, 1.0f, azul);
g_Vertices[3] = CustomVertex_TransformedColored( 512.0f, 50.0f,  zpos, 1.0f, cinza);
É importante notar aqui que foi suprimido a duplicação de vértices de
mesma configuração.

2.3 Renderizando com buffer de índices
void renderizar_Geometria()
{
  // Declara o formato de vértice utilizado pela aplicação
  g_device->SetFVF( CustomVertex_TransformedColored_Format);

  // Argumentos da função DrawIndexedPrimitiveUP()
  UINT   nVerticeInicial = 0;
  UINT   nVerticeQtd   = 4;
  UINT   nContagemPrim  = 2;
  D3DFORMAT nIndiceFormato = D3DFMT_INDEX16;
  UINT   nPasso     =  sizeof(CustomVertex_TransformedColored);

  // Renderiza os vértices utilizando o buffer de índices
  g_device->DrawIndexedPrimitiveUP( D3DPT_TRIANGLELIST,
    nVerticeInicial, nVerticeQtd, nContagemPrim,
      &g_Indices, nIndiceFormato, &g_Vertices, nPasso);

} // renderizar_Geometria().fim


Discutimos abaixo os argumentos da função  DrawIndexedPrimitiveUP() que
renderiza vértices com indexação.

UINT   nVerticeInicial = 0;
UINT   nVerticeQtd   = 4;
UINT   nContagemPrim  = 2;
Com estes três argumentos é possível definir apenas uma seção do buffer
a ser renderizada. Temos o menor índice inicial ( nVerticeInicial ), a
quantidade de vértices a ser renderizada  ( nVerticeQtd )  e   quantas
primitivas vão ser renderizadas ( nContagemPrim ).  Ao invés de ter um
buffer  para  cada  forma  geométrica  é  mais eficiente ter um grande
buffer  contendo  vários  objetos 3d  e  selecionando  através  destes
argumentos o objeto que vai ser renderizado.

D3DFORMAT nIndiceFormato = D3DFMT_INDEX16;
Aqui é a definição do formato do buffer de índices com a indicação de
que seu tipo de dado tem dois bytes ( 16 bits).  O outro formato  que
pode ser utilizado é o tipo de dado DWORD indicado por D3DFMT_INDEX32.

UINT   nPasso     =  sizeof(CustomVertex_TransformedColored);
Aqui é a indicação do tamanho em bytes entre um vértice e outro.

// Renderiza os vértices utilizando o buffer de índices
g_device->DrawIndexedPrimitiveUP( D3DPT_TRIANGLELIST,
nVerticeInicial, nVerticeQtd, nContagemPrim,
  &g_Indices, nIndiceFormato, &g_Vertices, nPasso);
Essa é a função que renderiza o buffer  de  vértices  ( &g_Vertices )
indexado pelo  buffer  de  índices (  &g_Indices )  dentro  da  forma
primitiva selecionada ( D3DPT_TRIANGLELIST ).

Lembramos que o directx tem interfaces  próprias  que  representam  o
buffer índices e o buffer de vértices. A  vantagem de usar estes dois
recipientes  providos  pelo  directx  é que o directx transfere ambos
para  processamento dentro da placa de vídeo aproveitando os recursos
de aceleração eletrônica.

3. Código fonte do projeto de exemplo: prj_Indexbuffer01


// Projeto: prj_Indexbuffer01 - Arquivo: motor.h
// Esta aplicação ilustra como renderizar um quadrado
// utilizando buffer de índices
#ifndef motor_h
  #define motor_h

  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Essa função monta formas geométricas
  void montar_Geometria (void);

  // Renderiza os vértices em formas geométricas
  void renderizar_Geometria (void);


  //  Declaração da função que atende as mensagens da janela
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam);

#endif


// -----------------------------------------------------------------------------
// Projeto: prj_Indexbuffer01 - arquivo: motor.cpp
// Esta aplicação ilustra como renderizar um quadrado
// utilizando buffer de índices
// Produzido por www.gameprog.com.br
// -----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include <stdio.h>
#include "motor.h"

// Inclui as bibliotecas do Direct3D
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

// Variáveis globais
// Representa o dispositivo Direct3D
LPDIRECT3D9             g_Direct3d = NULL;

// Representa o dispositivo Renderizador
IDirect3DDevice9*       g_device = NULL;

// Essa variável recebe informação de erro do Directx
HRESULT g_hr = 0;

extern int g_xtela;
extern int g_ytela;

// Constante para cores
const DWORD vermelho = 0xFFFF0000;
const DWORD branco  = 0xFFFFFFFF;
const DWORD verde   = 0xFF00FF00;
const DWORD azul   = 0xFF0000FF;
const DWORD cinza   = 0xFF101010;

// Definição do formato de vértice utilizado por esta aplicação
#define CustomVertex_TransformedColored_Format(D3DFVF_XYZRHW | D3DFVF_DIFFUSE)

// Estrutura do vértice customizado
struct CustomVertex_TransformedColored
{
  float x, y, z;
  float rhw;
  DWORD cor;

  // Construtor default
  CustomVertex_TransformedColored() {}

  CustomVertex_TransformedColored( float _x, float _y, float _z,  float _rhw, DWORD _cor)
  {
    x = _x;
    y = _y;
    z = _z;
    rhw = _rhw;
    cor = _cor;
  }
}; // fim da estrutura CustomVertex_TransformedColored

// Declaração de 4 vértices para produzir o quadrado
CustomVertex_TransformedColored g_Vertices[4 ];

// Buffer de índices - indica a ordem de conexão dos vértices
WORD g_Indices[6] = {0,1, 2, 0, 3, 1};



// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto D3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Esse método vira rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  montar_Geometria();

  return S_OK;
} // initGfx().fim


void montar_Geometria(void)
{
  // Posicionamento de profundidade
  float zpos = 1.0f;

  // Vértices para a montagem do quadrado
  g_Vertices[0] = CustomVertex_TransformedColored( 128.0f, 50.0f, zpos, 0.7f, vermelho);
  g_Vertices[1] = CustomVertex_TransformedColored( 512.0f, 384.0f, zpos, 0.8f, verde);
  g_Vertices[2] = CustomVertex_TransformedColored( 128.0f, 384.0f, zpos, 1.0f, azul);
  g_Vertices[3] = CustomVertex_TransformedColored( 512.0f, 50.0f, zpos, 1.0f, cinza);

} //  montar_Geometria().fim


void renderizar_Geometria()
{
  // Declara o formato de vértice utilizado pela aplicação
  g_device->SetFVF( CustomVertex_TransformedColored_Format);

  // Argumentos da função DrawIndexedPrimitiveUP()
  UINT   nVerticeInicial = 0;
  UINT   nVerticeQtd   = 4;
  UINT   nContagemPrim  = 2;
  D3DFORMAT nIndiceFormato = D3DFMT_INDEX16;
  UINT   nPasso     =  sizeof(CustomVertex_TransformedColored);

  // Renderiza os vértices utilizando o buffer de índices
  g_device->DrawIndexedPrimitiveUP( D3DPT_TRIANGLELIST,
    nVerticeInicial, nVerticeQtd, nContagemPrim,
      &g_Indices, nIndiceFormato, &g_Vertices, nPasso);


} // renderizar_Geometria().fim


//  Esta função é chamada por DispatchMessage()
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam)
{
  switch (mensagem)
  {
  case WM_DESTROY:
    // Coloca uma mensagem WM_QUIT na fila de mensagem
    Limpar();
    PostQuitMessage (0);
    break;

  case WM_KEYDOWN:
    if (wParam == VK_ESCAPE)
    {
      Limpar();
      PostQuitMessage( 0);
    } // endif
    break;

    // Essa mensagem vai ocorrer a todo momento
  case WM_PAINT:
    // Renderiza a cena
    Renderizar();
    // Invalida a tela para chamar WM_PAINT novamente
    InvalidateRect( hJanela, NULL, false);
    break;

    // Processamento default de mensagens não tratada pela aplicação
  default:
    return DefWindowProc (hJanela, mensagem, wParam, lParam);
  } // endswitch

  return 0;
} // processaJanela().fim

// Limpar() -  Libera todos os objetos previamente inicializados
// -----------------------------------------------------------------------------
VOID Limpar()
{
  // Libera o dispositivo gráfico
  if( g_device != NULL)  g_device->Release();

  // Libera o motor do Direct3D
  if( g_Direct3d != NULL)  g_Direct3d->Release();

} // Limpar().fim


// -----------------------------------------------------------------------------
// Renderizar() - Desenha a cena
// -----------------------------------------------------------------------------
VOID Renderizar()
{
  // Retorne se o dispositivo estiver nulo
  if( g_device == NULL)  return;

  // Limpa o backbuffer com uma cor branca
  g_device->Clear( 0, NULL, D3DCLEAR_TARGET, branco, 1.0f, 0);

  // Começa a cena
  if( SUCCEEDED( g_device->BeginScene() ) )
  {

    // Vamos renderizar a geometria
    renderizar_Geometria();

    // Finalizando a cena
    g_device->EndScene();
  } // endif

  // Apresenta o conteúdo do backbuffer na tela
  g_device->Present( NULL, NULL, NULL, NULL);

} // Renderizar().fim


//-----------------------------------------------------------------------------
// Projeto: prj_Indexbuffer01 - arquivo: entrada.cpp
// Esta aplicação ilustra como renderizar um quadrado
// utilizando buffer de índices
// Produzido por www.gameprog.com.br
//-----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include "motor.h"

// Variável global da classe da janela
char sclasseJanela[ ] = "cls_directx";

// Dimensões da janela
int g_xtela = 640;
int g_ytela = 480;


int WINAPI WinMain (HINSTANCE app_instancia, HINSTANCE app_anterior,
                    LPSTR sComando,int nExibir) {

  // alça da janela
  HWND hJanela;

  // Estrutura de recepção das mensagens
  MSG mensagem;

  // Estrutura de descrição da janela
  WNDCLASSEX wcls;

  // Estrutura que descreve a janela
  wcls.hInstance = app_instancia;
  wcls.lpszClassName = sclasseJanela;
  wcls.lpfnWndProc = processaJanela;
  wcls.style = CS_HREDRAW | CS_VREDRAW;
  wcls.cbSize = sizeof (WNDCLASSEX);

  // O cursor e os ícones da aplicação são default
  wcls.hIcon   = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hIconSm = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hCursor = LoadCursor (NULL, IDC_ARROW);

  // Aplicação sem menu
  wcls.lpszMenuName = NULL;

  // Nada de espaço extra atrelado a classe da janela (wcls)
  wcls.cbClsExtra = 0;

  // Nada de espaço extra atrelado a janela
  wcls.cbWndExtra = 0;

  // Cor default da janela
  wcls.hbrBackground = ( HBRUSH) COLOR_BACKGROUND;

  // Registra a janela e retorna se esta operação falhar
  int status = RegisterClassEx (&wcls);
  if(status == 0)  {
  MessageBox(NULL, "Registro falhou!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Com a classe criada pode-se criar a janela
  DWORD estiloExtra = 0;
  const char janelaTitulo[] = "prj_Indexbuffer01";
  DWORD controleEstilo = WS_OVERLAPPED | WS_SYSMENU | WS_MINIMIZEBOX;
  int xpos = 160;
  int ypos = 120;
  HWND hjanelaPai = HWND_DESKTOP;
  HMENU sem_menu = NULL;
  LPVOID dadoExtra = NULL;

  // Cria a janela
  hJanela = CreateWindowEx(estiloExtra, sclasseJanela, janelaTitulo,
    controleEstilo, xpos, xpos,  g_xtela, g_ytela, hjanelaPai, sem_menu,
    app_instancia, dadoExtra );

  // Verifica se janela foi criada
  if(hJanela == NULL)  {
  MessageBox(NULL, "Falha na criação da janela!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Essa variável recebe informação de erro do Directx
  HRESULT hr;
  // Inicia o Direct3D
  hr = initGfx ( hJanela );

  // Encerre a aplicação se houve falha
  if(FAILED (hr) ) {
    MessageBox (hJanela,
      "Direct3D: falha na inicialização", "WinMain()", MB_OK);
    UnregisterClass( sclasseJanela, wcls.hInstance);
    return E_FAIL;
  } // endif

  // Mostra a janela
  ShowWindow(hJanela, nExibir);
  UpdateWindow(hJanela );

  // Rode a bombeamento de mensagens até GetMessage() retornar 0
  while (GetMessage(&mensagem, NULL, 0, 0))
  {
    // Traduz mensagem de tecla virtual em mensagem de caracteres
    TranslateMessage( &mensagem );

    // Despacha a mensagem para a função  processaJanela */
    DispatchMessage( &mensagem );
  } // endwhile

  // O valor de retorno é zero(0) passado por PostQuitMessage()
  UnregisterClass( sclasseJanela, wcls.hInstance);
  return mensagem.wParam;
} // WinMain().fim



 index
<<
>>

Produzido por Gameprog: Jair Pereira - Agosto/2014 ©
gameprog.br@gmail.com
http://www.gameprog.com.br
