01.6 Triângulo 2d
1.1 Visão geral

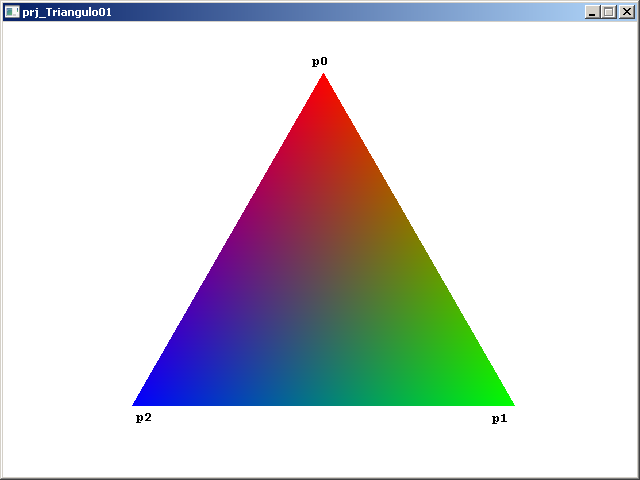

O triângulo é a menor célula de um objeto tridimensional. O triângulo
acima  é  composto  por  3  vértices  cada  um contendo informação de
posição na forma (x, y, z). Matematicamente o vértice  está  completo
mas dentro do directx apenas posição  é  insuficiente  para  fazer  o
melhor uso dos vértices e assim dependendo dos efeitos que  se   quer
obter muitas outras informações vão sendo adicionadas  aos  vértices.
Essa necessidade de agregação de informações aos vértices dá  origem
ao formato de vértice que varia conforme a intenção da aplicação  no
tocante ao uso de cor, luz, textura, animação e outros aspectos.

Na aplicação deste tópico, cada  vértice  recebe ainda informação  de
cor e de intensidade de cor. No triângulo acima  os  vértices tem uma
cor  básica  de  vermelho,  verde  e  azul  que  se  esparramam e  se
misturam  pelo  triângulo com a mesma intensidade ( 1.0f ).

Ainda para ter o triângulo  ou  qualquer  outra  forma  desenhada, os
vértices  precisam  ser  posicionados seguindo uma direção regular do
relógio na linha horária ou anti-horária.  No  triângulo  acima foram
colocados  primeiro o vértice vermelho p0, depois  o vértice verde p1
e por último o vértice azul p2; ou seja,  os  vértices  seguiram  uma
direção horária.   Essa  disposição organizada dos vértices permite a
aplicação  de  uma técnica  pelo directx chamada culling que corta da
renderização triângulos que estão de costas  para  a  câmera  e  isso
economiza processamento improdutivo da cpu ou da placa de vídeo.

Tranformações
Normalmente, um triângulo para ser exibido sofre ainda  uma sequência
de operações matemáticas ou geométricas chamadas  transformações.  No
triângulo acima  cada vértice está posicionado com relação aos outros
vértices do próprio triângulo, esse posicionamento é chamado de espaço
local. Quando o triângulo ou objeto é posicionado em um mundo virtual
ocorre a primeira transformação quando seus vértices são recalculados
para posicionar de fato o objeto neste mundo virtual.

Nessa primeira transformação, o objeto é transportado do espaço local
para o espaço mundial. Mas para ser visto o objeto precisa ser trazido
do espaço mundial para o espaço de tela ou  espaço  de  visualização.
Geralmente  estas  transformações  são multiplicações matemáticas que
são feitas no posicionamento dos vértices até chegar na posição (x,y)
final do vértice para compor a imagem na tela.

Falamos sobre a transformação de posicionamento chamada de translação
mas existem outras e mais outras  para aplicação  de escala, rotação,
correções de visualização e aplicação de efeitos especiais.
É importante destacar que as transformações são  feitas  internamente
pelo directx  utilizando os  dados   numéricos  dispostos  geralmente
em matrizes e vetores matemáticos.

Formato de vértice
Nosso triângulo não vai sofrer  nenhuma  transformação  uma  vez  que
vamos  passar  a  coordenada  2D  final  do  vértice  acompanhada  da
informação de cor.  Dizemos  então que o formato  de vértice do nosso
triângulo é transformado e colorido, TransformedColored como  se  diz
em  directx. Outros formatos de  vértice  podem  incluir  informações
sobre texturas ou  posicionamento que vai sofrer cálculos futuros  de
transformações.

1.2 Estrutura principal da aplicação
Arquivo: motor.cpp

initGfx()
	Inicializa objeto Direct3d
	Inicializa dispositivo renderizador
	chama montar_Geometria() para configurar os vértices

montar_Geometria()
	Configura posição dos vértices

renderizar_Geometria()
	Declara o formato de vértice utilizado ao directx
	Renderiza os vértices com g_device->DrawPrimitiveUP()

Renderizar()
	Limpa a tela
	Desenha a cena
	chama renderizar_Geometria() para desenhar o triângulo
	Apresenta a cena

Limpar()
	Libera dispositivo renderizador
	Libera objeto Direct3d


2.1 Aspectos globais - Arquivo: motor.h
// Projeto: prj_Triangulo01 - Arquivo: motor.h
// Esta aplicação ilustra como renderizar um triângulo
#ifndef motor_h
  #define motor_h

  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Essa função monta formas geométricas
  void montar_Geometria (void);

  // Renderiza os vértices em formas geométricas
  void renderizar_Geometria (void);

  //  Declaração da função que atende as mensagens da janela
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam);

#endif

// Essa função monta formas geométricas
void montar_Geometria (void);
Essa função configura os vértices que  vão  compor  o  triângulo  que
será renderizado.   O  triângulo  está  representado por uma array de
3 vértices g_Vertices. Os vértices por sua vez estão formatados  numa
estrutura chamada CustomVertex_TransformedColored  com informação  de
posição, cor e intensidade de  cor  de  cada  vértice  utilizado.   O
prefixo CustomVertex_ do nome dessa estrutura é traduzido como vértice
customizado ou personalizado ou ainda também de vértice flexível pois
o directx dá  a liberdade ao programador de compor o vértice conforme
a necessidade particular da aplicação. O restante do nome da estrutura
TransformedColored indica que os vértices são  coloridos  e  já  estão
posicionados em coordenadas de tela e não necessitam de transformações
ou ainda do uso de uma câmera em cena.

// Renderiza os vértices em formas geométricas
void renderizar_Geometria (void);
Essa função desenha o triângulo na cena. Lembramos que todo  processo
de  desenhar  ocorre  entre  as funções BeginScene() e EndScene()  do
dispositivo  renderizador.   Então essa função e outras como ela  que
desenham as formas geométricas são chamadas pela função  Renderizar()
que contém essas funções  obrigatórias  de  início  e  finalização do
processo de renderização.

A  função  renderizar_Geometria()  antes  de  desenhar  a  cena  deve
informar  ou  declarar  ao  dispositivo  renderizador  o  formato  de
vértice utilizado. De forma geral,  antes  de  desenhar  alguma coisa
é configurado vários estados internos do dispositivo renderizador que
vão impactar como a cena  vai  ser  desenhada  tais como visualização
sólida ou em wireframe (aramado) entre centenas de outros estados que
podem ser configurados.

2.1.2 Aspectos globais - Arquivo: motor.cpp
// -----------------------------------------------------------------------------
// Projeto: prj_Triangulo01 - arquivo: motor.cpp
// Esta aplicação ilustra como renderizar um triângulo
// Produzido por www.gameprog.com.br
// -----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include <stdio.h>
#include "motor.h"

// Inclui as bibliotecas do Direct3D
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

// Variáveis globais
// Representa o dispositivo Direct3D
LPDIRECT3D9             g_Direct3d = NULL;

// Representa o dispositivo Renderizador
IDirect3DDevice9*       g_device = NULL;

// Essa variável recebe informação de erro do Directx
HRESULT g_hr = 0;

extern int g_xtela;
extern int g_ytela;

// Constante para cores
const DWORD vermelho = 0xFFFF0000;
const DWORD branco  = 0xFFFFFFFF;
const DWORD verde   = 0xFF00FF00;
const DWORD azul   = 0xFF0000FF;

// Definição do formato de vértice utilizado pela aplicação
#define CustomVertex_TransformedColored_Format(D3DFVF_XYZRHW | D3DFVF_DIFFUSE)

// Definição da estrutura de vértice customizado
struct CustomVertex_TransformedColored
{
  float x, y, z;
  float rhw;
  DWORD cor;

  // Construtor default
  CustomVertex_TransformedColored() {}

  // Construtor com inicialização
  CustomVertex_TransformedColored( float _x, float _y, float _z,  float _rhw, DWORD _cor)
  {
    x = _x;
    y = _y;
    z = _z;
    rhw = _rhw;
    cor = _cor;
  } // fim do construtor

}; // fim da estrutura CustomVertex_TransformedColored

// Declaração dos vértices para o triângulo
CustomVertex_TransformedColored g_Vertices[3 ];

// Constante para cores
const DWORD vermelho = 0xFFFF0000;
const DWORD branco  = 0xFFFFFFFF;
const DWORD verde   = 0xFF00FF00;
const DWORD azul   = 0xFF0000FF;
Estas  contantes  de  cores  definidas vão  facilitar  a  leitura  de
informação de cor na configuração dos vértices.

// Definição do formato de vértice utilizado pela aplicação
#define CustomVertex_TransformedColored_Format( D3DFVF_XYZRHW | D3DFVF_DIFFUSE )
Aqui é definido a composição do formato de vértice que será utilizado
no  desenho  de  formas  geométricas  nesta  aplicação.   O  elemento
D3DFVF_XYZRHW indica que o vértice vai  ter  quatro  floats  iniciais
(x,y,z,rhw) seguido por um  elemento  do  tipo DWORD  que  indica cor
D3DFVF_DIFFUSE.   Estes  elementos estão declarados dentro do arquivo
d3d9types.h  junto com outros valores interessantes para  formato  de
vértice.   Por fim,    CustomVertex_TransformedColored_Format  traz a
combinação  coletiva   de    D3DFVF_XYZRHW   e   D3DFVF_DIFFUSE   que
posteriormente  é utilizado na declaração ao dispositivo renderizador
do formato de vértice utilizado pela aplicação.

// Definição da estrutura de vértice customizado
struct CustomVertex_TransformedColored
{
  float x, y, z;
  float rhw;
  DWORD cor;
  // Construtor default
  CustomVertex_TransformedColored() {}

  // Construtor com inicialização
  CustomVertex_TransformedColored( float _x, float _y, float _z,
							float _rhw, DWORD _cor)
  {
    x = _x;
    y = _y;
    z = _z;
    rhw = _rhw;
    cor = _cor;
  } // fim do construtor
}; // fim da estrutura CustomVertex_TransformedColored
Com relação aos seus membros (x, y, z) representa a coordenada 2d  de
tela sendo que z fica ignorado nesta aplicação.  O  membro cor é auto
explicativo. O float rhw  é  um  quarto  float  que  nesta  aplicação
representa  a  intensidade  da cor do vértice; esse quarto float pode
representar  outros  aspectos  em  outros  contextos.  Se configurado
como 1.0f (x, y, z) significa uma posição; se configurado  como  zero
(x, y, z) significa um vetor que indica direção.  Reafirmando, rhw no
contexto dessa aplicação  varia  de  0.0f  a  1.0f  e  representa   a
intensidade com a qual a cor do vértice se esparrama pelo triângulo.

CustomVertex_TransformedColored() {}
Este construtor é para permitir a declaração desta estrutura sem  uma
inicialização explícita dos valores dos membros pela aplicação.

CustomVertex_TransformedColored( float _x, float _y, float _z,
							float _rhw, DWORD _cor)
Este construtor é para permitir a inicialização explícita  dos  membros
da estrutura pela aplicação. Esse construtor permitiu montar_Geometria()
apresentar uma linha como esta na configuração dos vértices:
g_Vertices[2] = CustomVertex_TransformedColored( 128.0f, 384.0f, zpos, 1.0f, azul);

// Declaração dos vértices para o triângulo
CustomVertex_TransformedColored g_Vertices[3];
Aqui  declaramos  inicialmente os 3 vértices que vão  ser  plenamente
configurados em montar_Geometria().

2.1 Inicializando o motor gráfico
Veja no destaque que  initGfx()  chama  a  função  montar_Geometria()
para a trabalho de configuração inicial dos vértices.

// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Esse método vira rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Monta as formas geométricas
  montar_Geometria();

  return S_OK;
} // initGfx().fim


2.2 Construção das formas geométricas
void montar_Geometria(void)
{
  // Posicionamento de profundidade
  float zpos = 1.0f;

  // p0 - primeiro vértice
  g_Vertices[0] = CustomVertex_TransformedColored( 128.0f,  50.0f, zpos, 1.0f, vermelho);

  // p1 - segundo vértice
  g_Vertices[1] = CustomVertex_TransformedColored( 512.0f, 384.0f, zpos, 1.0f, verde);

  // p2 - terceiro vértice
  g_Vertices[2] = CustomVertex_TransformedColored( 128.0f, 384.0f, zpos, 1.0f, azul);

} //  montar_Geometria().fim

// Posicionamento de profundidade
float zpos = 1.0f;
Aqui é a configuração de profundidade do triângulo mas este valor não
será utilizado efetivamente por  esta  aplicação.    O  essencial  da
coordenada vai ser (x, y) que apontam direto para a tela.


// p0 - primeiro vértice
g_Vertices[0] = CustomVertex_TransformedColored( 128.0f,  50.0f, zpos, 1.0f, vermelho);
// p1 - segundo vértice
g_Vertices[1] = CustomVertex_TransformedColored( 512.0f, 384.0f, zpos, 1.0f, verde);

// p2 - terceiro vértice
g_Vertices[2] = CustomVertex_TransformedColored( 128.0f, 384.0f, zpos, 1.0f, azul);
Aqui é um aspecto fundamental de uma  aplicação  3d:  o  processo  de
posicionamento dos vértices que produz com isso  as  diversas  formas
geométricas. O valor 1.0f é o rhw  que  nesse  contexto  determina  a
intensidade de cor; faça variações nestes valores para ver os efeitos
de colorimento que isso  provoca  no  triângulo.   Aqui  montamos  um
triângulo  manualmente  para  mostrar  como  o  directx  funciona mas
geralmente os objetos 3d são carregados de arquivos como o arquivo  x
nativo do directx depois de terem sido criados em  outras  aplicações
de modelagem gráfica.


2.3 Renderização das formas geométricas
void renderizar_Geometria()
{
  // Todo código de desenhar ocorre aqui dentro
  g_device->SetFVF( CustomVertex_TransformedColored_Format);

  // Quantidade de primitivas possíveis de acordo com o uso de vértices
  UINT nContagem = 1;

  // Tamanho do passo para achar o próximo vértice
  UINT nPasso =  sizeof(CustomVertex_TransformedColored);

  // Desenha forma geométrica
  g_device->DrawPrimitiveUP( D3DPT_TRIANGLELIST, nContagem, &g_Vertices, nPasso);

} // renderizar_Geometria().fim

// Todo código de desenhar ocorre aqui dentro
g_device->SetFVF( CustomVertex_TransformedColored_Format);
Aqui é informado ao dispositivo renderizador  o  formato  de  vértice
utilizado pela aplicação.

// Quantidade de primitivas possíveis de acordo com o uso de vértices
UINT nContagem = 1;
Esta variável representa a quantidade de formas primitivas que  serão
renderizadas com o conjunto de (3) vértices  apresentados.   Aqui é a
indicação  de  quantos  (1)  triângulos  serão  produzidos.   O mesmo
conjunto  de  vértices  pode  dar  origem a quantidades diferentes de
outros  tipos de formas primitivas. Por exemplo, se a forma primitiva
fosse  pontos  finais  na  tela,  a  variável  nContagem  poderia ser
configurada para três.

// Tamanho do passo para achar o próximo vértice
UINT nPasso =  sizeof(CustomVertex_TransformedColored);
A função que renderiza os vértices precisa saber qual é o espaçamento
entre um vértice e outro.   Esse  espaçamento é obtido pela instrução
sizeof()  com  a  estrutura  do formato de vértice como seu argumento.

// Desenha forma geométrica
g_device->DrawPrimitiveUP( D3DPT_TRIANGLELIST, nContagem, &g_Vertices, nPasso);
A função DrawPrimitiveUP() renderiza os vértices de usuário presentes
numa array ( &g_Vertices ) na quantidade determinada ( nContagem ) da
forma primitiva escolhida D3DPT_TRIANGLELIST (lista de triângulos).
Vamos conhecer as outras formas primitivas em um outro tópico.

2.4 Renderizando a cena
A função Renderizar() prepara o contexto obrigatório de renderização
e chama a função  renderizar_Geometria() para o desenho do triângulo.

// -----------------------------------------------------------------------------
// Renderizar() - Desenha a cena
// -----------------------------------------------------------------------------
VOID Renderizar()
{
  // Retorne se o dispositivo estiver nulo
  if( g_device == NULL)  return;

  // Limpa o backbuffer com uma cor branca
  g_device->Clear( 0, NULL, D3DCLEAR_TARGET, branco, 1.0f, 0);

  // Começa a cena
  if( SUCCEEDED( g_device->BeginScene() ) )
  {

    // Vamos renderizar as formas geométricas
    renderizar_Geometria();

    // Finalizando a cena
    g_device->EndScene();
  } // endif

  // Apresenta o conteúdo do backbuffer na tela
  g_device->Present( NULL, NULL, NULL, NULL);

} // Renderizar().fim


3. Código fonte do projeto de exemplo: prj_Triangulo01

// Projeto: prj_Triangulo01 - Arquivo: motor.h
// Esta aplicação ilustra como renderizar um triângulo
#ifndef motor_h
  #define motor_h

  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Essa função monta formas geométricas
  void montar_Geometria (void);

  // Renderiza os vértices em formas geométricas
  void renderizar_Geometria (void);

  //  Declaração da função que atende as mensagens da janela
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam);

#endif


// -----------------------------------------------------------------------------
// Projeto: prj_Triangulo01 - arquivo: motor.cpp
// Esta aplicação ilustra como renderizar um triângulo
// Produzido por www.gameprog.com.br
// -----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include <stdio.h>
#include "motor.h"

// Inclui as bibliotecas do Direct3D
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

// Variáveis globais
// Representa o dispositivo Direct3D
LPDIRECT3D9             g_Direct3d = NULL;

// Representa o dispositivo Renderizador
IDirect3DDevice9*       g_device = NULL;

// Essa variável recebe informação de erro do Directx
HRESULT g_hr = 0;

extern int g_xtela;
extern int g_ytela;

// Constante para cores
const DWORD vermelho = 0xFFFF0000;
const DWORD branco  = 0xFFFFFFFF;
const DWORD verde   = 0xFF00FF00;
const DWORD azul   = 0xFF0000FF;

// Definição do formato de vértice utilizado pela aplicação
#define CustomVertex_TransformedColored_Format(D3DFVF_XYZRHW | D3DFVF_DIFFUSE)

// Definição da estrutura de vértice customizado
struct CustomVertex_TransformedColored
{
  float x, y, z;
  float rhw;
  DWORD cor;

  // Construtor default
  CustomVertex_TransformedColored() {}

  // Construtor com inicialização
  CustomVertex_TransformedColored( float _x, float _y, float _z,  float _rhw, DWORD _cor)
  {
    x = _x;
    y = _y;
    z = _z;
    rhw = _rhw;
    cor = _cor;
  } // fim do construtor

}; // fim da estrutura CustomVertex_TransformedColored

// Declaração dos vértices para o triângulo
CustomVertex_TransformedColored g_Vertices[3 ];


// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Esse método vira rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Monta as formas geométricas
  montar_Geometria();


  return S_OK;
} // initGfx().fim


// -----------------------------------------------------------------------------
// Renderizar() - Desenha a cena
// -----------------------------------------------------------------------------
VOID Renderizar()
{
  // Retorne se o dispositivo estiver nulo
  if( g_device == NULL)  return;

  // Limpa o backbuffer com uma cor branca
  g_device->Clear( 0, NULL, D3DCLEAR_TARGET, branco, 1.0f, 0);

  // Começa a cena
  if( SUCCEEDED( g_device->BeginScene() ) )
  {

    // Vamos renderizar as formas geométricas
    renderizar_Geometria();

    // Finalizando a cena
    g_device->EndScene();
  } // endif

  // Apresenta o conteúdo do backbuffer na tela
  g_device->Present( NULL, NULL, NULL, NULL);

} // Renderizar().fim


void montar_Geometria(void)
{
  // Posicionamento de profundidade
  float zpos = 1.0f;

  // p0 - primeiro vértice
  g_Vertices[0] = CustomVertex_TransformedColored( 128.0f,  50.0f, zpos, 1.0f, vermelho);

  // p1 - segundo vértice
  g_Vertices[1] = CustomVertex_TransformedColored( 512.0f, 384.0f, zpos, 1.0f, verde);

  // p2 - terceiro vértice
  g_Vertices[2] = CustomVertex_TransformedColored( 128.0f, 384.0f, zpos, 1.0f, azul);

} //  montar_Geometria().fim


void renderizar_Geometria()
{
  // Todo código de desenhar ocorre aqui dentro
  g_device->SetFVF( CustomVertex_TransformedColored_Format);

  // Quantidade de primitivas possíveis de acordo com o uso de vértices
  UINT nContagem = 1;

  // Tamanho do passo para achar o próximo vértice
  UINT nPasso =  sizeof(CustomVertex_TransformedColored);

  // Desenha forma geométrica
  g_device->DrawPrimitiveUP( D3DPT_TRIANGLELIST, nContagem, &g_Vertices, nPasso);

} // renderizar_Geometria().fim

//  Esta função é chamada por DispatchMessage()
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam)
{
  switch (mensagem)
  {
  case WM_DESTROY:
    // Coloca uma mensagem WM_QUIT na fila de mensagem
    Limpar();
    PostQuitMessage (0);
    break;

  case WM_KEYDOWN:
    if (wParam == VK_ESCAPE)
    {
      Limpar();
      PostQuitMessage( 0);
    } // endif

    break;

    // Essa mensagem vai ocorrer a todo momento
  case WM_PAINT:
    // Renderiza a cena
    Renderizar();
    // Invalida a tela para chamar WM_PAINT novamente
    InvalidateRect( hJanela, NULL, false);
    break;

    // Processamento default de mensagens não tratada pela aplicação
  default:
    return DefWindowProc (hJanela, mensagem, wParam, lParam);
  } // endswitch

  return 0;
} // processaJanela().fim

// Limpar() -  Libera todos os objetos previamente inicializados
// -----------------------------------------------------------------------------
VOID Limpar()
{
  // Libera o dispositivo gráfico
  if( g_device != NULL)  g_device->Release();

  // Libera o motor do Direct3D
  if( g_Direct3d != NULL)  g_Direct3d->Release();

} // Limpar().fim


//-----------------------------------------------------------------------------
// Projeto: prj_Triangulo01 - arquivo: entrada.cpp
// Esta aplicação ilustra como renderizar um triângulo
// Produzido por www.gameprog.com.br
//-----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include "motor.h"

// Variável global da classe da janela
char sclasseJanela[ ] = "cls_directx";

// Dimensões da janela
int g_xtela = 640;
int g_ytela = 480;

int WINAPI WinMain (HINSTANCE app_instancia, HINSTANCE app_anterior,
                    LPSTR sComando,int nExibir) {

  // alça da janela
  HWND hJanela;

  // Estrutura de recepção das mensagens
  MSG mensagem;

  // Estrutura de descrição da janela
  WNDCLASSEX wcls;

  // Estrutura que descreve a janela
  wcls.hInstance = app_instancia;
  wcls.lpszClassName = sclasseJanela;
  wcls.lpfnWndProc = processaJanela;
  wcls.style = CS_HREDRAW | CS_VREDRAW;
  wcls.cbSize = sizeof (WNDCLASSEX);

  // O cursor e os ícones da aplicação são default
  wcls.hIcon   = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hIconSm = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hCursor = LoadCursor (NULL, IDC_ARROW);

  // Aplicação sem menu
  wcls.lpszMenuName = NULL;

  // Nada de espaço extra atrelado a classe da janela (wcls)
  wcls.cbClsExtra = 0;

  // Nada de espaço extra atrelado a janela
  wcls.cbWndExtra = 0;

  // Cor default da janela
  wcls.hbrBackground = ( HBRUSH) COLOR_BACKGROUND;

  // Registra a janela e retorna se esta operação falhar
  int status = RegisterClassEx (&wcls);
  if(status == 0)  {
  MessageBox(NULL, "Registro falhou!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Com a classe criada pode-se criar a janela
  DWORD estiloExtra = 0;
  const char janelaTitulo[] = "prj_Triangulo01";
  DWORD controleEstilo = WS_OVERLAPPED | WS_SYSMENU | WS_MINIMIZEBOX;
  int xpos = 160;
  int ypos = 120;
  HWND hjanelaPai = HWND_DESKTOP;
  HMENU sem_menu = NULL;
  LPVOID dadoExtra = NULL;

  // Cria a janela
  hJanela = CreateWindowEx(estiloExtra, sclasseJanela, janelaTitulo,
    controleEstilo, xpos, xpos,  g_xtela, g_ytela, hjanelaPai, sem_menu,
    app_instancia, dadoExtra );

  // Verifica se janela foi criada
  if(hJanela == NULL)  {
  MessageBox(NULL, "Falha na criação da janela!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Essa variável recebe informação de erro do Directx
  HRESULT hr;
  // Inicia o Direct3D
  hr = initGfx ( hJanela );

  // Encerre a aplicação se houve falha
  if(FAILED (hr) ) {
    MessageBox (hJanela,
      "Direct3D: falha na inicialização", "WinMain()", MB_OK);
    UnregisterClass( sclasseJanela, wcls.hInstance);
    return E_FAIL;
  } // endif

  // Mostra a janela
  ShowWindow(hJanela, nExibir);
  UpdateWindow(hJanela );

  // Rode a bombeamento de mensagens até GetMessage() retornar 0
  while (GetMessage(&mensagem, NULL, 0, 0))
  {
    // Traduz mensagem de tecla virtual em mensagem de caracteres
    TranslateMessage( &mensagem );

    // Despacha a mensagem para a função  processaJanela */
    DispatchMessage( &mensagem );
  } // endwhile

  // O valor de retorno é zero(0) passado por PostQuitMessage()
  UnregisterClass( sclasseJanela, wcls.hInstance);
  return mensagem.wParam;
} // WinMain().fim



 index
<<
>>

Produzido por Gameprog: Jair Pereira - Agosto/2014 ©
gameprog.br@gmail.com
http://www.gameprog.com.br
