10.4 Modelo texturizado
1.1 Visão geral

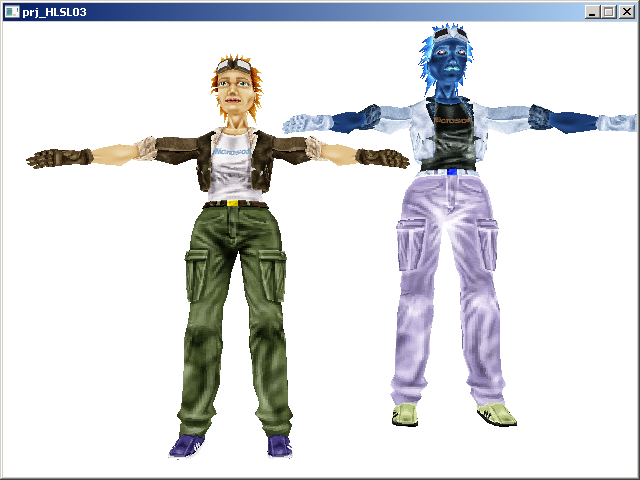

A aplicação deste exemplo  vai  mostrar  como  renderizar  um  modelo
texturizado com hlsl. O programa hlsl vai mostrar duas técnicas:  uma
que  vai  retornar  a  textura original do objeto e outra técnica que
vai retornar a textura com um simples efeito visual aplicado.Ainda, o
programa hlsl  vai  mostrar  uma  forma  alternativa  de  declarar os
argumentos de entrada e saída das funções.

A base desta aplicação é o projeto prj_Modelo3d do  tópico  4.3. Essa
aplicação original foi modificada  para ter o modelo  3d  renderizado
com   o   efeito   hlsl   que  foi  aplicado  duas  vezes  na  função
renderizar_Geometria()   com   seleção  de  técnicas  diferentes  que
produziu  um    visual    diferente para o mesmo modelo 3d carregado.


1.2 Estrutura principal da aplicação
Arquivo: motor.cpp

Aspectos globais
	Declaração de ponteiros globais para:
	o objeto 3d da interface ID3DXMesh  ( g_objeto3d )
	o objeto efeito produzido pela interface ID3DXEffect ( g_efeito )

	Declaração de dois handles globais para as técnicas:
	technique texturaOriginal ( htech_texturaOriginal )
	technique texturaNegativa ( htech_texturaNegativa )

inicializarEfeito()

	inicializa os argumentos da função que produz o objeto efeito

	produz o objeto efeito com a função D3DXCreateEffectFromFile()
	que carrega o arquivo com o código hlsl, compila-o e produz o
	objeto efeito da interface ID3DXEffect.

	carrega cada técnica para seu próprio handle

initGfx()
	Configura  a ocorrência do processamento de vértices no hardware.

	chama inicializar_Camera() para configuração inicial da câmera.

	chama inicializarEfeito() para carregar o programa hlsl do disco
	e inicializar o objeto efeito ( g_efeito ).

	carrega o modelo 3d na função CarregarModelo()

desenharObjeto()
	Esta função vai renderizar na tela o objeto  da  interface ID3DXMesh .
	Isso envolve a configuração das matrizes parciais de rotação, posição
	e escala; produzir a matriz de mundo final com as matrizes parciais.

	Atualiza as variáveis para produzir variação de movimento e cor

	Produz a matriz final de câmera combinada com a matriz final do objeto.

	Introjeta  as  variáveis  atualizadas  na  linha  programável  do
	dispositivo gráfico.

	configura textura e material no dispositivo renderizador
	Renderiza o modelo 3d

renderizar_Geometria()
	Inicializa o processo de renderização com o objeto efeito
	aplica a técnica htech_texturaOriginal
	Chama desenharObjeto() para renderizar o objeto
	Finaliza o processo de renderização com o objeto efeito

	Inicializa o processo de renderização com o objeto efeito
	aplica a técnica htech_texturaNegativa
	Chama desenharObjeto() para renderizar o objeto
	Finaliza o processo de renderização com o objeto efeito


2.1.1 Aspectos globais - Arquivo: motor.h
// Projeto: prj_HLSL03 - Arquivo: motor.h
// Esta aplicação  ilustra  como  renderizar  um
// modelo 3d texturizado com técnicas diferentes
// By www.gameprog.com.br
#ifndef motor_h
  #define motor_h

// Inclui as bibliotecas do Direct3D
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

// Desliga aviso de 'função insegura' devido ao uso das
// funções de string ( strcat etc. . . )
#pragma warning( disable:4996 )

// Estrutura posição e rotação do objeto 3d
struct Propriedades3d
{
  D3DXVECTOR3 pos;
  D3DXVECTOR3 rot;
};

  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Renderiza o modelo 3d duas vezes com o objeto efeito
  void renderizar_Geometria (void);

  // Inicializa as matrizes da câmera
  void inicializar_Camera(void);

  // Inicializa o objeto efeito
  void inicializarEfeito(void);

  // Desenha o objeto 3d
  void desenharObjeto ( ID3DXMesh *obj3d, Propriedades3d *props);

  // Carrega o modelo 3d
  void CarregarModelo( char *diretorioBase, char *arquivo);

  //  Declaração da função que atende as mensagens da janela
  LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                  WPARAM wParam, LPARAM lParam);

#endif



2.1.2 Aspectos globais - Aqrquivo: motor.cpp

// Representa o objeto efeito
ID3DXEffect *g_efeito       = NULL;
D3DXHANDLE htech_texturaOriginal = NULL;
D3DXHANDLE htech_texturaNegativa = NULL;

// Variáveis para provocar mudanças de cor e movimento
float nMovimento = 0.0f;
float nVelocidade = 0.01f;
float g_angulo  = 0.01f;

// Interface do objeto 3d
ID3DXMesh *g_objeto3d = NULL;

// Recipiente de materiais do mesh
DWORD      g_mtlQtd  = 0;
D3DMATERIAL9  *g_meshMtl = NULL;

// Recipiente de texturas do mesh
IDirect3DTexture9 **g_meshTex = NULL;

// Recipiente de cor, rotação e posição do objeto
Propriedades3d g_props;

D3DXHANDLE htech_texturaOriginal = NULL;
D3DXHANDLE htech_texturaNegativa = NULL;
Estes handles para as técnicas estão no espaço global  pois  precisam
ser vistos na função inicializarEfeito() aonde  são  inicializados  e
na função  renderizar_Geometria()  aonde são utilizados efetivamente.

2.2 Inicialização do motor gráfico
// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se o objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // A aplicação vai ter janela
  pps.Windowed = TRUE;

    // Vamos ativar o buffer de profundidade
  pps.EnableAutoDepthStencil = true;
  pps.AutoDepthStencilFormat = D3DFMT_D16;

  // Esse método transfere rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_HARDWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Carrega o modelo 3d
  CarregarModelo("\\gameprog\\gdkmedia\\Modelos\\Tiny\\",  "tiny.x");

  // Inicializa o objeto efeito
  inicializarEfeito();

  // Inicializa a configuração de câmera
  inicializar_Camera();

  return S_OK;
} // initGfx().fim



2.3 Renderização dos modelos 3d com técnicas diferentes
void renderizar_Geometria()
{
  // Número de passos do efeito
  UINT numPasses = 0;

  // Renderiza o quadrado usando o efeito
  g_efeito->SetTechnique(htech_texturaOriginal);
  g_efeito->Begin(&numPasses, 0);

  for(UINT ncx = 0; ncx < numPasses; ncx++)
  {
    // Renderiza uma etapa no VertexShader
    g_efeito->BeginPass (ncx);

    // Renderização efetiva dos vértices
    g_props.rot = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);
    g_props.pos = D3DXVECTOR3 (-150.0f, 40.0f, -20.0f);
    desenharObjeto(g_objeto3d, &g_props);

    // Fim do passo
    g_efeito->EndPass ();

  } // endfor

  // Fim do efeito
  g_efeito->End ();

  // Renderiza o quadrado usando o efeito
  g_efeito->SetTechnique(htech_texturaNegativa);
  g_efeito->Begin(&numPasses, 0);

  for(UINT ncx = 0; ncx < numPasses; ncx++)
  {
    // Renderiza uma etapa no VertexShader
    g_efeito->BeginPass (ncx);

    // Renderização efetiva dos vértices
    g_props.rot = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);
    g_props.pos = D3DXVECTOR3 (100.0f, 0.2f, -20.0f);
    desenharObjeto(g_objeto3d, &g_props);

    // Fim do passo
    g_efeito->EndPass ();

  } // endfor

  // Fim do efeito
  g_efeito->End ();

} // renderizar_Geometria().fim


g_efeito->SetTechnique(htech_texturaOriginal);
g_efeito->Begin(&numPasses, 0);

 for(UINT ncx = 0; ncx < numPasses; ncx++) {
 g_efeito->BeginPass (ncx);
 // (...)
 desenharObjeto(g_objeto3d, &g_props);
 g_efeito->EndPass ();
 } // endfor

g_efeito->End ();
O aspecto importante para considerar aqui é que a  técnica  deve  ser
configurada antes de entrar em g_efeito->Begin() e somente  pode  ser
reconfigurada depois de g_efeito->End() como aconteceu  nesta  função
renderizar_Geometria().

g_efeito->SetTechnique(htech_texturaNegativa);
g_efeito->Begin(&numPasses, 0);

 for(UINT ncx = 0; ncx < numPasses; ncx++) {
 g_efeito->BeginPass (ncx);
 // (...)
 desenharObjeto(g_objeto3d, &g_props);
 g_efeito->EndPass ();
 } // endfor

g_efeito->End ();



2.4 Inicialização do efeito
void inicializarEfeito()
{
  // Nome do arquivo de efeito
  char fx_arquivo[] = "\\gameprog\\gdkmedia\\shader\\mesh-texturizado.fx";

  // Flag de configuração
  DWORD create_flags = D3DXSHADER_DEBUG;

  // Buffer para receber informação em caso de erro
  ID3DXBuffer *txtErro = NULL;

  // Gera o efeito a partir do arquivo carregado
  g_hr = D3DXCreateEffectFromFile( g_device, fx_arquivo,
    0, 0, create_flags, 0, &g_efeito, &txtErro);

  if (FAILED(g_hr))
  {
    MessageBox(NULL, "falha: D3DXCreateEffectFromFile()",
      "inicializarEfeito", MB_OK);
    MessageBox(NULL, (char*)  txtErro->GetBufferPointer(),
      "inicializarEfeito", MB_OK);
    txtErro->Release ();
    return;
  } // endif

  // Carrega cada técnica em seu próprio handle
  htech_texturaOriginal = g_efeito->GetTechniqueByName ("texturaOriginal");
  htech_texturaNegativa = g_efeito->GetTechniqueByName ("texturaNegativa");

  // Libera o buffer de erros
  if (txtErro != NULL)  txtErro->Release();

} // inicializarEfeito().fim


htech_texturaOriginal = g_efeito->GetTechniqueByName ("texturaOriginal");
htech_texturaNegativa = g_efeito->GetTechniqueByName ("texturaNegativa");
Aqui cada técnica foi carregada para seu próprio handle podendo assim
cada uma ser selecionada e aplicada no melhor momento  decidido  pela
aplicação.

2.5 Renderização do modelo 3d
void desenharObjeto ( ID3DXMesh *obj3d, Propriedades3d *props)
{
  // Matrizes para controlar posição e rotação do objeto 3d
  D3DXMATRIX obj_rot;
  D3DXMATRIX obj_pos;
  D3DXMATRIX camera;

  // Handle para a variáveis do shader
  D3DXHANDLE hMov = NULL;
  D3DXHANDLE hCam = NULL;

  // Vamos inicializar as matrizes para um valor neutro
  D3DXMatrixIdentity( &obj_rot );
  D3DXMatrixIdentity( &obj_pos );
  D3DXMatrixIdentity( &camera );

  // Atualiza ângulo de rotação
  g_angulo += 0.01f;

  // Configura rotação do objeto 3d
  D3DXMatrixRotationYawPitchRoll(&obj_rot,
    props->rot.y,
    props->rot.x + g_angulo,
    props->rot.z);

  // Ajusta posição do objeto 3d;
  D3DXMatrixTranslation(&obj_pos,
    props->pos.x, props->pos.y, props->pos.z);

  // Tranfere posição e rotação para o g_mtxMundo
  D3DXMatrixMultiply (&g_mtxMundo, &obj_rot, &obj_pos);

  // Atualiza cor
  nMovimento += nVelocidade;
  if (nMovimento >= 1.0f)   nVelocidade *= -1;
  if (nMovimento <= 0.0f)   nVelocidade *= -1;

  // Atualiza a câmera
  camera = g_mtxMundo * g_mtxVisao * g_mtxProj;

  // Obtém acesso às variáveis do shader
  hMov = g_efeito->GetParameterByName (0, "nMovimento");
  hCam = g_efeito->GetParameterByName (0, "Camera");

  // Atualiza variáveis no shader
  g_efeito->SetValue (hMov, &nMovimento, sizeof(nMovimento) );
  g_efeito->SetValue (hCam, &camera, sizeof(camera) );

  // Renderiza o mesh
  if (g_mtlQtd > 0)
    for (DWORD ncx=0; ncx < g_mtlQtd; ncx++)
    {
      g_device->SetMaterial(&g_meshMtl[ncx] );
      g_device->SetTexture(0, g_meshTex[ncx] );
      obj3d->DrawSubset(ncx);
    } // endfor

} // desenharObjeto().fim



3.0 Código hlsl para renderização do modelo 3d texturizado: mesh-texturizado.fx

3.1 Variáveis globais do shader
// Variáveis globais de camera, textura, estruturas de entrada e saída.
float4x4 Camera : WORLDVIEWPROJECTION;
sampler textura;

// Dados de saída: posição e coordenada de textura
struct vsSaida
{
 float4 pos      : POSITION;
 float2 texCoord : TEXCOORD0;
};

// Dados de entrada: posição e coordenada de textura
struct vsEntrada
{
 float4 pos      : POSITION;
 float2 texCoord : TEXCOORD0;
};

sampler textura;
Dentro do shader as texturas são acessadas e configuradas através  de
variáveis do tipo sampler.   A variável textura vai permitir o acesso
aos  dados  de  cor da textura  enviados  ao  shader  pela  aplicação.

// Dados de saída: posição e coordenada de textura
struct vsSaida
{
float4 pos      : POSITION;
float2 texCoord : TEXCOORD0;
};
A  novidade  presente  na  estrutura  de  entrada  e  saída que serão
utilizadas pelo Shader é a variável texCoord do  tipo  float2.   Este
tipo possui como subelementos x  e  y  visto  que  a  textura  é  uma
superfície 2D.A semântica TEXCOORD0 serve para indicar que a variável
será utilizada para a manipulação de coordenadas de textura.  É muito
comum  em  trabalhos  com  coordenadas de textura pensar em termos de
(u, v) em  correspondência com os elementos (x, y) de uma imagem 2D.

3.2 VertexShader: vs_Main()
// Retorna posição e coordenadas de textura
vsSaida vs_Main ( vsEntrada entrada )
{
// Declara estrutura de saída
 vsSaida saida = (vsSaida) 0;

 // Transforma posição para espaço de mundo
 saida.pos = mul(entrada.pos, Camera);

 // Repassa para a saida as coordenadas de textura
 saida.texCoord = entrada.texCoord;

 // Retorna posição transformada e coordenadas originais
 // de textura
 return saida;
 }

vsSaida vs_Main ( vsEntrada entrada )
Com esta assinatura através das estruturas declaradas, esta função do
vertexshader  que  denominamos  vs_Main()  recebe  posicionamento  de
vértices  e  coordenadas de textura.  E retorna na estrutura de saída
a  posição  transformada  e  as  coordenadas  de textura do jeito que
entraram.   Na  sequência  deste  shader mostramos uma outra forma de
declarar valores de entrada e de saída da função.

// Transforma posição para espaço de mundo
saida.pos = mul(entrada.pos, Camera);
Esta  linha  simplesmente   devolve  a  posição  3d  transformada  em
espaço de mundo. Em aplicações mais sofisticadas é comum antes  deste
trecho a posição 3d sofrer outras transformações em seus subelementos
xyz que ocasionam efeitos especiais ou animações  particulares  sobre
os vértices.

// Repassa para a saida as coordenadas de textura
saida.texCoord = entrada.texCoord;
Esta linha passa adiante as coordenadas de  textura  com  os  valores
originais intactos.   É  comum  antes  deste  trecho  modificar estas
coordenadas  para  criar através disso efeitos especiais com texturas
animadas.

return saida;
Esta linha retorna a posição transformada  e coordenadas originais de
textura  que  estão  assinaladas  dentro  desta  estrutura  saida.
Vamos ver abaixo  que  o  apontamento  antecipado  da  variável  pela
instrução out dispensa depois o uso da instrução return.

3.3 Retornando a textura original
float4 ps_TexturaOriginal( float2 texCoord   : TEXCOORD0,
                           float4 cor_difusa :  COLOR0    ) : COLOR0
{
 // Pega a cor do pixel da textura
 cor_difusa = tex2D(textura, texCoord);

 // Retorna cor da textura sem modificações
 return cor_difusa;
};


float4 ps_TexturaOriginal( float2 texCoord   : TEXCOORD0,
                           float4 cor_difusa :  COLOR0   ) : COLOR0
Esta aqui é a primeira função do nosso pixelshader.Conforme assinatura
essa função retorna uma cor.  Na entrada de argumentos, ela recebe  as
coordenadas  de  textura  e  uma  cor difusa para  ser  trabalhada. Na
recepção  de  um  modelo com textura, a função de pixelshader deve ter
esta assinatura.

// Pega a cor do pixel da textura
cor_difusa = tex2D(textura, texCoord);
A função tex2D() recebe dados de textura como cor e  coordenada,  faz
uma pesquisa utilizando essa entrada e retorna a  cor  correspondente
ao ponto examinado.

// Retorna sem modificações
return cor_difusa;
Aqui ocorre o retorno da cor para a aplicação. É  comum  antes  disso
aplicar alterações na cor, em seus  componentes  rgba,  para obtenção
de  efeitos  visuais  na imagem final; faremos isso na próxima função
de pixelshader.

3.4 Aplicando textura original
Finalmente a seleção desta técnica na aplicação  ocasiona  o  retorno
da textura original do objeto com seus  vértices  transformados  para
espaço de mundo.

technique texturaOriginal
{
 pass P0
  {
  // Aplicando textura original
  VertexShader = compile vs_1_1 vs_Main();
  PixelShader  = compile ps_2_0 ps_TexturaOriginal();
  }
}


3.5 PixelShader: Retornando cor negativa
// --------------------- Estrutura da segunda técnica -------------------------
// Testando instruções in e out
void ps_TexturaNegativa( in  float2 texCoord   : TEXCOORD0,
				 out float4 cor_difusa : COLOR0     )
{
 // Pega a cor do pixel da textura
 cor_difusa = tex2D(textura, texCoord);

 // Modifica a cor original
 cor_difusa.r = 1.0f - cor_difusa.r;
 cor_difusa.g = 1.0f - cor_difusa.g;
 cor_difusa.b = 1.0f - cor_difusa.b;

}

// --------------------- Estrutura da segunda técnica -------------------------
// Testando instruções in e out
void ps_TexturaNegativa( in  float2 texCoord   : TEXCOORD0,
                         out float4 cor_difusa : COLOR0     )
Esta assinatura traz uma forma diferente de declarar os argumentos de
entrada e saida.  Os argumentos  de  entrada  são  declarados  com  a
instrução  in  enquanto  os  argumentos de saída são declarados com a
instrução out e a função é assinalada como void.

// Pega a cor do pixel da textura
cor_difusa = tex2D(textura, texCoord);
Pegamos aqui a cor da textura e vamos modificá-la abaixo.

// Modifica a cor original
cor_difusa.r = 1.0f - cor_difusa.r;
cor_difusa.g = 1.0f - cor_difusa.g;
cor_difusa.b = 1.0f - cor_difusa.b;
Com essa subtração produz-se o efeito de cor negativa. Através da
manipulação destes três canais da cor pode ser produzido  dezenas
de efeitos visuais.  Esta função retorna então a cor do pixel com
essa modificação.

3.6 Aplicando textura negativa
A seleção desta técnica retorna então  para  a  aplicação  a  textura
modificada do objeto e com seus vértices transformados para espaço de
mundo.

technique texturaNegativa
{
 pass P0
 {
 // Aplicando textura negativa
 VertexShader = compile vs_1_1 vs_Main();
 PixelShader  = compile ps_2_0 ps_TexturaNegativa();
 }
}


3.7 Código fonte do programa hlsl de exemplo:mesh_texturizado.fx

// prj_HLSL03: Renderizando mesh texturizado com hlsl
// Arquivo: mesh_texturizado.fx
// Produzido por www.gameprog.com.br

// Variáveis globais de camera, textura, e estruturas de entrada e saída
float4x4 Camera : WORLDVIEWPROJECTION;
sampler textura;

// Dados de saída: posição e coordenada de textura
struct vsSaida
{
float4 pos      : POSITION;
float2 texCoord : TEXCOORD0;
};

// Dados de entrada: posição e coordenada de textura
struct vsEntrada
{
float4 pos      : POSITION;
float2 texCoord : TEXCOORD0;
};


// Retorna posição e coordenadas de textura
vsSaida vs_Main ( vsEntrada entrada )
{
  // Declara estrutura de saída
  vsSaida saida = (vsSaida) 0;

  // Transforma posição para espaço de mundo
    saida.pos = mul(entrada.pos, Camera);

    // Repassa para a saida as coordenadas de textura
  saida.texCoord = entrada.texCoord;

  // Retorna posição transformada e coordenadas originais
  // de textura
  return saida;
}


 float4 ps_TexturaOriginal( float2 texCoord   : TEXCOORD0,
                            float4 cor_difusa :  COLOR0) : COLOR0
{
    // Pega a cor do pixel da textura
  cor_difusa = tex2D(textura, texCoord);

  // Retorna sem modificações
  return cor_difusa;
};


technique texturaOriginal
{
    pass P0
    {
        // Aplicando textura original
        VertexShader = compile vs_1_1 vs_Main();
        PixelShader  = compile ps_2_0 ps_TexturaOriginal();
    }
}


// --------------------- Estrutura da segunda técnica -------------------------
// Testando instruções in e out
void ps_TexturaNegativa( in  float2 texCoord   : TEXCOORD0,
                         out float4 cor_difusa : COLOR0     )
{
    // Pega a cor do pixel da textura
  cor_difusa = tex2D(textura, texCoord);

  // Modifica a cor original
  cor_difusa.r = 1.0f - cor_difusa.r;
  cor_difusa.g = 1.0f - cor_difusa.g;
  cor_difusa.b = 1.0f - cor_difusa.b;

}


technique texturaNegativa
{
    pass P0
    {
        // Aplicando textura negativa
        VertexShader = compile vs_1_1 vs_Main();
        PixelShader  = compile ps_2_0 ps_TexturaNegativa();
    }
}



4.0 Código fonte do projeto de exemplo: prj_HLSL03


// Projeto: prj_HLSL03 - Arquivo: motor.h
// Esta aplicação  ilustra  como  renderizar  um
// modelo 3d texturizado com técnicas diferentes
// By www.gameprog.com.br
#ifndef motor_h
  #define motor_h

// Inclui as bibliotecas do Direct3D
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

// Desliga aviso de 'função insegura' devido ao uso das
// funções de string ( strcat etc. . . )
#pragma warning( disable:4996 )

// Estrutura posição e rotação do objeto 3d
struct Propriedades3d
{
  D3DXVECTOR3 pos;
  D3DXVECTOR3 rot;
};

  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Renderiza o modelo 3d duas vezes com o objeto efeito
  void renderizar_Geometria (void);

  // Inicializa as matrizes da câmera
  void inicializar_Camera(void);

  // Inicializa o objeto efeito
  void inicializarEfeito(void);

  // Desenha o objeto 3d
  void desenharObjeto ( ID3DXMesh *obj3d, Propriedades3d *props);

  // Carrega o modelo 3d
  void CarregarModelo( char *diretorioBase, char *arquivo);

  //  Declaração da função que atende as mensagens da janela
  LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                  WPARAM wParam, LPARAM lParam);

#endif


// -----------------------------------------------------------------------------
// Projeto: prj_HLSL03 - arquivo: motor.cpp
// Esta aplicação  ilustra  como  renderizar  um
// modelo 3d texturizado com técnicas diferentes
// By www.gameprog.com.br
// -----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include <stdio.h>
#include <string.h>
#include "motor.h"

// Variáveis globais
// Representa o dispositivo Direct3D
LPDIRECT3D9             g_Direct3d = NULL;

// Representa o dispositivo Renderizador
IDirect3DDevice9*       g_device = NULL;


// Representa o objeto efeito
ID3DXEffect *g_efeito       = NULL;
D3DXHANDLE htech_texturaOriginal = NULL;
D3DXHANDLE htech_texturaNegativa = NULL;

// Variáveis para provocar mudanças de cor e movimento
float nMovimento = 0.0f;
float nVelocidade = 0.01f;
float g_angulo  = 0.01f;

// Interface do objeto 3d
ID3DXMesh *g_objeto3d = NULL;

// Recipiente de materiais do mesh
DWORD      g_mtlQtd  = 0;
D3DMATERIAL9  *g_meshMtl = NULL;

// Recipiente de texturas do mesh
IDirect3DTexture9 **g_meshTex = NULL;

// Recipiente de cor, rotação e posição do objeto
Propriedades3d g_props;

// Essa variável recebe informação de erro do Directx
HRESULT g_hr = 0;

// Tamanho da janela
extern int g_xtela;
extern int g_ytela;
extern HWND hJanela;

// Constante para cores
const DWORD branco  = 0xFFFFFFFF;
const DWORD verde   = 0xFF008000;

// Matrizes de configuração da câmera
D3DXMATRIX g_mtxMundo;
D3DXMATRIX g_mtxVisao;
D3DXMATRIX g_mtxProj;


// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se o objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // A aplicação vai ter janela
  pps.Windowed = TRUE;

    // Vamos ativar o buffer de profundidade
  pps.EnableAutoDepthStencil = true;
  pps.AutoDepthStencilFormat = D3DFMT_D16;

  // Esse método transfere rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_HARDWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif


  // Carrega o modelo 3d
  CarregarModelo("\\gameprog\\gdkmedia\\Modelos\\Tiny\\",  "tiny.x");

  // Inicializa o objeto efeito
  inicializarEfeito();

  // Inicializa a configuração de câmera
  inicializar_Camera();


  return S_OK;
} // initGfx().fim



void renderizar_Geometria()
{
  // Número de passos do efeito
  UINT numPasses = 0;

  // Renderiza o quadrado usando o efeito
  g_efeito->SetTechnique(htech_texturaOriginal);
  g_efeito->Begin(&numPasses, 0);

  for(UINT ncx = 0; ncx < numPasses; ncx++)
  {
    // Renderiza uma etapa no VertexShader
    g_efeito->BeginPass (ncx);

    // Renderização efetiva dos vértices
    g_props.rot = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);
    g_props.pos = D3DXVECTOR3 (-150.0f, 40.0f, -20.0f);
    desenharObjeto(g_objeto3d, &g_props);


    // Fim do passo
    g_efeito->EndPass ();

  } // endfor

  // Fim do efeito
  g_efeito->End ();


  // Renderiza o quadrado usando o efeito
  g_efeito->SetTechnique(htech_texturaNegativa);
  g_efeito->Begin(&numPasses, 0);

  for(UINT ncx = 0; ncx < numPasses; ncx++)
  {
    // Renderiza uma etapa no VertexShader
    g_efeito->BeginPass (ncx);

    // Renderização efetiva dos vértices
    g_props.rot = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);
    g_props.pos = D3DXVECTOR3 (100.0f, 0.2f, -20.0f);
    desenharObjeto(g_objeto3d, &g_props);


    // Fim do passo
    g_efeito->EndPass ();

  } // endfor

  // Fim do efeito
  g_efeito->End ();

} // renderizar_Geometria().fim

//  Esta função é chamada por DispatchMessage()
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam)
{
  switch (mensagem)
  {
  case WM_DESTROY:
    // Coloca uma mensagem WM_QUIT na fila de mensagem
    Limpar();
    PostQuitMessage (0);
    break;

  case WM_KEYDOWN:
    if (wParam == VK_ESCAPE)
    {
      Limpar();
      PostQuitMessage( 0);
    } // endif
    break;

    // Essa mensagem vai ocorrer a todo momento
  case WM_PAINT:
    // Renderiza a cena
    Renderizar();
    // Invalida a tela para chamar WM_PAINT novamente
    InvalidateRect( hJanela, NULL, false);
    break;

    // Processamento default de mensagens não tratada pela aplicação
  default:
    return DefWindowProc (hJanela, mensagem, wParam, lParam);
  } // endswitch

  return 0;
} // processaJanela().fim

// Limpar() -  Libera todos os objetos previamente inicializados
// -----------------------------------------------------------------------------
VOID Limpar()
{

  // Libera as texturas que estejam presentes no modelo
  if (g_mtlQtd > 0)
  {
    for (DWORD ncx=0; ncx < g_mtlQtd; ncx++)
      if (g_meshTex[ncx] != NULL)  g_meshTex[ncx]->Release();
  } // endif

  // Libera o buffer de vértices
  if( g_objeto3d != NULL)  g_objeto3d->Release();

  if (g_efeito != NULL)  g_efeito->Release();

  // Libera o dispositivo gráfico
  if( g_device != NULL)  g_device->Release();

  // Libera o motor do Direct3D
  if( g_Direct3d != NULL)  g_Direct3d->Release();

} // Limpar().fim


// -----------------------------------------------------------------------------
// Renderizar() - Desenha a cena
// -----------------------------------------------------------------------------
VOID Renderizar()
{
  // Retorne se o dispositivo estiver nulo
  if( g_device == NULL)  return;

  // Limpa o backbuffer com uma cor branca
  g_device->Clear( 0, NULL, D3DCLEAR_TARGET | D3DCLEAR_ZBUFFER, verde, 1.0f, 0);

  // Começa a cena
  if( SUCCEEDED( g_device->BeginScene() ) )
  {

    // Vamos renderizar a geometria
    renderizar_Geometria();

    // Finalizando a cena
    g_device->EndScene();
  } // endif

  // Apresenta o conteúdo do backbuffer na tela
  g_device->Present( NULL, NULL, NULL, NULL);

} // Renderizar().fim

void inicializar_Camera(void)
{
  // ***************************************************************************
  // Inicializa todas as matrizes para elemento neutro
  D3DXMatrixIdentity( &g_mtxMundo );
  D3DXMatrixIdentity( &g_mtxVisao );
  D3DXMatrixIdentity( &g_mtxProj );

  // ***************************************************************************
  // Dados para a configuração da matriz de visualização
  // Aonde está a câmera? - posição da câmera
  D3DXVECTOR3 cam_pos (0.0f, 0.0f, 700.0f);
  // Para aonde a câmera está apontada ou olhando? Alvo da câmera
  D3DXVECTOR3 cam_alvo (0.0f, 0.0f, 0);
  // A câmera está de cabeça pra baixo? - orientação da câmera
  D3DXVECTOR3 cam_vetorcima (0.0f, 1.0f, 0.0f);

  // Configura a matriz de visão
  D3DXMatrixLookAtLH( &g_mtxVisao, &cam_pos, &cam_alvo, &cam_vetorcima );

  // ***************************************************************************
  // Argumentos de configuração da matriz de projeção

  // Pega o tamanho da área cliente
  RECT area_cliente;
  GetWindowRect (hJanela, &area_cliente);
  g_xtela = area_cliente.right;
  g_ytela = area_cliente.bottom;

  // aspecto dos gráficos
  float aspecto = (float)   g_xtela / g_ytela;

  // campo de visão
  float campo_g_mtxVisao = D3DX_PI / 4;
  // Trapézio de visualização da câmera ( Frustrum )
  float corte_perto = 1.0f;
  float corte_longe = 1000.0f;

  // Configura a matriz de projeção
  D3DXMatrixPerspectiveFovLH( &g_mtxProj, campo_g_mtxVisao, aspecto,
    corte_perto, corte_longe);

} // inicializar_Camera().fim



void inicializarEfeito()
{
  // Nome do arquivo de efeito
  char fx_arquivo[] = "\\gameprog\\gdkmedia\\shader\\mesh-texturizado.fx";

  // Flag de configuração
  DWORD create_flags = D3DXSHADER_DEBUG;

  // Buffer para receber informação em caso de erro
  ID3DXBuffer *txtErro = NULL;

  // Gera o efeito a partir do arquivo carregado
  g_hr = D3DXCreateEffectFromFile( g_device, fx_arquivo,
    0, 0, create_flags, 0, &g_efeito, &txtErro);

  if (FAILED(g_hr))
  {
    MessageBox(NULL, "falha: D3DXCreateEffectFromFile()",
      "inicializarEfeito", MB_OK);
    MessageBox(NULL, (char*)  txtErro->GetBufferPointer(),
      "inicializarEfeito", MB_OK);
    txtErro->Release ();
    return;
  } // endif

  // Carrega cada técnica em seu próprio handle
  htech_texturaOriginal = g_efeito->GetTechniqueByName ("texturaOriginal");
  htech_texturaNegativa = g_efeito->GetTechniqueByName ("texturaNegativa");

  // Libera o buffer de erros
  if (txtErro != NULL)  txtErro->Release();

} // inicializarEfeito().fim


void desenharObjeto ( ID3DXMesh *obj3d, Propriedades3d *props)
{
  // Matrizes para controlar posição e rotação do objeto 3d
  D3DXMATRIX obj_rot;
  D3DXMATRIX obj_pos;
  D3DXMATRIX camera;

  // Handle para a variáveis do shader
  D3DXHANDLE hMov = NULL;
  D3DXHANDLE hCam = NULL;

  // Vamos inicializar as matrizes para um valor neutro
  D3DXMatrixIdentity( &obj_rot );
  D3DXMatrixIdentity( &obj_pos );
  D3DXMatrixIdentity( &camera );

  // Atualiza ângulo de rotação
  g_angulo += 0.01f;

  // Configura rotação do objeto 3d
  D3DXMatrixRotationYawPitchRoll(&obj_rot,
    props->rot.y,
    props->rot.x + g_angulo,
    props->rot.z);

  // Ajusta posição do objeto 3d;
  D3DXMatrixTranslation(&obj_pos,
    props->pos.x, props->pos.y, props->pos.z);

  // Tranfere posição e rotação para o g_mtxMundo
  D3DXMatrixMultiply (&g_mtxMundo, &obj_rot, &obj_pos);

  // Atualiza cor
  nMovimento += nVelocidade;
  if (nMovimento >= 1.0f)   nVelocidade *= -1;
  if (nMovimento <= 0.0f)   nVelocidade *= -1;

  // Atualiza a câmera
  camera = g_mtxMundo * g_mtxVisao * g_mtxProj;

  // Obtém acesso às variáveis do shader
  hMov = g_efeito->GetParameterByName (0, "nMovimento");
  hCam = g_efeito->GetParameterByName (0, "Camera");

  // Atualiza variáveis no shader
  g_efeito->SetValue (hMov, &nMovimento, sizeof(nMovimento) );
  g_efeito->SetValue (hCam, &camera, sizeof(camera) );

  // Renderiza o mesh
  if (g_mtlQtd > 0)
    for (DWORD ncx=0; ncx < g_mtlQtd; ncx++)
    {
      g_device->SetMaterial(&g_meshMtl[ncx] );
      g_device->SetTexture(0, g_meshTex[ncx] );
      obj3d->DrawSubset(ncx);
    } // endfor

} // desenharObjeto().fim


void CarregarModelo( char *diretorioBase, char *arquivo)
{
  // Composição do nome final do arquivo do modelo 3d
  // caminhoFinal = diretorioBase + arquivo
  char caminhoFinal[255] = "\0";
  strcat (caminhoFinal, diretorioBase);
  strcat (caminhoFinal, arquivo);

  // Buffer para o pacote de materiais e texturas do modelo 3d
  ID3DXBuffer *mtlPack;

  // Recebe nome do arquivo de textura sendo carregado
  char *arquivo_textura = NULL;

  // Carrega modelo 3d com suas texturas e materiais
  g_hr = D3DXLoadMeshFromX(caminhoFinal, D3DXMESH_SYSTEMMEM,
    g_device, NULL, &mtlPack, NULL, &g_mtlQtd, &g_objeto3d );

  // Verifica falha no carregamento do modelo 3d
  if(FAILED (g_hr) )
  {
    MessageBox (NULL,
      "Falha no carregamento do modelo", "CarregarModelo()", MB_OK);
    return;
  } // endif

  // Pacote de materiais da biblioteca auxiliar d3dx
  D3DXMATERIAL* xMtl = (D3DXMATERIAL*) mtlPack->GetBufferPointer();

  // Inicializa as variáveis arrays de materiais e texturas
  g_meshMtl  = new D3DMATERIAL9[g_mtlQtd];
  g_meshTex  = new IDirect3DTexture9* [g_mtlQtd];

  // Carrega texturas e materiais
  for (DWORD ncx = 0;  ncx < g_mtlQtd; ncx++)
  {
    // Copia o material
    g_meshMtl[ncx] = xMtl[ncx].MatD3D;

    // Configura a cor ambiente do material
    g_meshMtl[ncx].Ambient = g_meshMtl[ncx].Diffuse;

    // Cria a textura se ela existir
    g_meshTex[ncx] = NULL;
    ZeroMemory(caminhoFinal, sizeof(caminhoFinal));
    strcat(caminhoFinal,diretorioBase);
    arquivo_textura = strcat(caminhoFinal, xMtl[ncx].pTextureFilename);

    if (arquivo_textura != NULL)  g_hr = D3DXCreateTextureFromFile(g_device,
      arquivo_textura, &g_meshTex[ncx]);

    // Verifica falha no carregamento da textura
    if(FAILED (g_hr) )
    {
      MessageBox (NULL,
        "Falha na criação da textura", "CarregarModelo()", MB_OK);
      mtlPack->Release();
      return;
    } // endif

  } // endfor

  // Libera o buffer do pacote de materiais
  mtlPack->Release();

} // CarregarModelo().fim


//-----------------------------------------------------------------------------
// Projeto: prj_HLSL03 - arquivo: entrada.cpp
// Esta aplicação  ilustra  como  renderizar  um
// modelo 3d texturizado com técnicas diferentes
// By www.gameprog.com.br
//-----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include "motor.h"

// Variável global da classe da janela
char sclasseJanela[ ] = "cls_directx";

// Dimensões da janela
int g_xtela = 640;
int g_ytela = 480;

// alça da janela
HWND hJanela;


int WINAPI WinMain (HINSTANCE app_instancia, HINSTANCE app_anterior,
                    LPSTR sComando,int nExibir) {


  // Estrutura de recepção das mensagens
  MSG mensagem;

  // Estrutura de descrição da janela
  WNDCLASSEX wcls;

  // Estrutura que descreve a janela
  wcls.hInstance = app_instancia;
  wcls.lpszClassName = sclasseJanela;
  wcls.lpfnWndProc = processaJanela;
  wcls.style = CS_HREDRAW | CS_VREDRAW;
  wcls.cbSize = sizeof (WNDCLASSEX);

  // O cursor e os ícones da aplicação são default
  wcls.hIcon   = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hIconSm = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hCursor = LoadCursor (NULL, IDC_ARROW);

  // Aplicação sem menu
  wcls.lpszMenuName = NULL;

  // Nada de espaço extra atrelado a classe da janela (wcls)
  wcls.cbClsExtra = 0;

  // Nada de espaço extra atrelado a janela
  wcls.cbWndExtra = 0;

  // Cor default da janela
  wcls.hbrBackground = ( HBRUSH) COLOR_BACKGROUND;

  // Registra a janela e retorna se esta operação falhar
  int status = RegisterClassEx (&wcls);
  if(status == 0)  {
  MessageBox(NULL, "Registro falhou!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Com a classe criada pode-se criar a janela
  DWORD estiloExtra = 0;
  const char janelaTitulo[] = "prj_HLSL03";
  DWORD controleEstilo = WS_OVERLAPPED | WS_SYSMENU | WS_MINIMIZEBOX;
  int xpos = 160;
  int ypos = 120;
  HWND hjanelaPai = HWND_DESKTOP;
  HMENU sem_menu = NULL;
  LPVOID dadoExtra = NULL;

  // Cria a janela
  hJanela = CreateWindowEx(estiloExtra, sclasseJanela, janelaTitulo,
    controleEstilo, xpos, xpos,  g_xtela, g_ytela, hjanelaPai, sem_menu,
    app_instancia, dadoExtra );

  // Verifica se janela foi criada
  if(hJanela == NULL)  {
  MessageBox(NULL, "Falha na criação da janela!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Essa variável recebe informação de erro do Directx
  HRESULT hr;
  // Inicia o Direct3D
  hr = initGfx ( hJanela );

  // Encerre a aplicação se houve falha
  if(FAILED (hr) ) {
    MessageBox (hJanela,
      "Direct3D: falha na inicialização", "WinMain()", MB_OK);
    UnregisterClass( sclasseJanela, wcls.hInstance);
    return E_FAIL;
  } // endif

  // Mostra a janela
  ShowWindow(hJanela, nExibir);
  UpdateWindow(hJanela );

  // Rode a bombeamento de mensagens até GetMessage() retornar 0
  while (GetMessage(&mensagem, NULL, 0, 0))
  {
    // Traduz mensagem de tecla virtual em mensagem de caracteres
    TranslateMessage( &mensagem );

    // Despacha a mensagem para a função  processaJanela */
    DispatchMessage( &mensagem );
  } // endwhile

  // O valor de retorno é zero(0) passado por PostQuitMessage()
  UnregisterClass( sclasseJanela, wcls.hInstance);
  return mensagem.wParam;
} // WinMain().fim



 index
<<
>>

Produzido por Gameprog: Jair Pereira - Agosto/2014 ©
gameprog.br@gmail.com
http://www.gameprog.com.br
