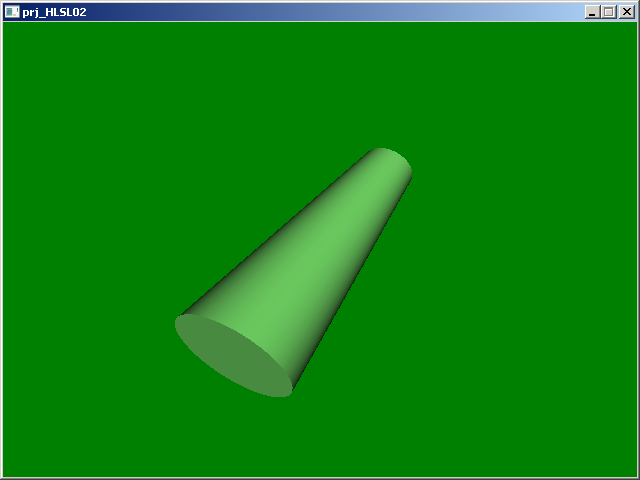

10.3 Mesh Iluminado
1.1 Visão geral

Os grandes avanços desta aplicação estão no código hlsl que vamos ver
ao longo deste tópico que considera o uso de luz e das  normais  para
produzir um mesh iluminado.  O código em C# desta aplicação tornou-se
mais simples em comparação com nosso primeiro projeto de hlsl  pois a
interface   ID3DXMesh  encarrega-se  nos  bastidores  de  produzir  a
declaração   de   vértice  e  o  vertexbuffer,    dispensando-nos  da
implementação manual destes objetos.

Como as novidades estão apenas no código hlsl as costumeiras  funções
foram listadas apenas e acreditamos  que  os  comentários  do  código
bastarão para a compreensão das funcionalidades das mesmas.

Em    relação    a   aplicação   anterior,   prj_HLSL01,   a   função
atualizarCamera()   foi   removida   e   suas  funcionalidades  foram
transferidas para a função desenharObjeto() que atualiza as variáveis
de movimento e câmera e introjeta-as na linha  programável  antes  de
renderizar o mesh.


1.2 Estrutura principal da aplicação
Arquivo: motor.cpp

Aspectos globais
	Declaração de ponteiros globais para:
	o objeto 3d da interface ID3DXMesh  ( g_objeto3d )
	o objeto efeito produzido pela interface ID3DXEffect ( g_efeito )

inicializarEfeito()

	inicializa os argumentos da função que produz o objeto efeito

	produz o objeto efeito com a função D3DXCreateEffectFromFile()
	que carrega o arquivo com o código hlsl, compila-o e produz o
	objeto efeito da interface ID3DXEffect.

	seleciona a técnica a ser utilizada na renderização

initGfx()
	Configura  a ocorrência do processamento de vértices no hardware.

	chama inicializar_Camera() para configuração inicial da câmera.

	chama inicializarEfeito() para carregar o programa hlsl do disco
	e inicializar o objeto efeito ( g_efeito ).

	Cria o objeto cilindro

desenharObjeto()
	Esta função vai renderizar na tela o objeto  da  interface ID3DXMesh .
	Isso envolve a configuração das matrizes parciais de rotação, posição
	e escala; produzir a matriz de mundo final com as matrizes parciais.

	Atualiza as variáveis para produzir variação de movimento e cor

	Produz a matriz final de câmera combinada com a matriz final do objeto.

	Introjeta  as  variáveis  atualizadas  na  linha  programável  do
	dispositivo gráfico.

	Renderiza o objeto.

renderizar_Geometria()
	Inicializa o processo de renderização com o objeto efeito
	Chama desenharObjeto() para renderizar o objeto
	Finaliza o processo de renderização com o objeto efeito


2.1.1 Aspectos globais - Arquivo: motor.h
// -----------------------------------------------------------------------------
// Projeto: prj_HLSL02 - Arquivo: motor.h
// Esta  aplicação  ilustra  como renderizar um mesh
// iluminado utilizando hlsl. By www.gameprog.com.br
// -----------------------------------------------------------------------------
#ifndef motor_h
  #define motor_h

// Estrutura para posicionamento e rotação do mesh
struct Propriedades3d
{
  D3DXVECTOR3 pos;
  D3DXVECTOR3 rot;
};

  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Renderiza o mesh utilizando hlsl
  void renderizar_Geometria (void);

  // Inicializa as matrizes da câmera
  void inicializar_Camera(void);

  // Inicializa o objeto efeito
  void inicializarEfeito(void);

  // Desenha o objeto 3d
  void desenharObjeto ( ID3DXMesh *obj3d, Propriedades3d *props);

  // Declaração da função que atende as mensagens da janela
  LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
        WPARAM wParam, LPARAM lParam);
#endif


2.1.2 Aspectos globais - Arquivo: motor.cpp
// Representa o objeto efeito
ID3DXEffect       *g_efeito = NULL;

// Variáveis para provocar mudanças de cor e movimento
float nMovimento  = 0.0f;
float nVelocidade = 0.01f;
float g_angulo    = 0.01f;

// Interface do objeto 3d
ID3DXMesh *g_objeto3d = NULL;

// Recipiente de cor, rotação e posição do objeto
Propriedades3d g_props;



2.2 Inicialização do motor gráfico
// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se o objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Esse método transfere rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_HARDWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Monta a geometria
  D3DXCreateCylinder (g_device, 0.5f, 1.0f, 5.0f, 32, 32, &g_objeto3d, NULL);
  g_props.pos = D3DXVECTOR3 (0.0f, 0.0f, -5.0f);
  g_props.rot = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);

  // Inicializa um objeto efeito
  inicializarEfeito();

  // Inicializa e atualiza a configuração de câmera
  inicializar_Camera();

  return S_OK;
} // initGfx().fim


2.3 Renderização do objeto 3d
void desenharObjeto ( ID3DXMesh *obj3d, Propriedades3d *props)
{
  // Matrizes para controlar posição e rotação do objeto 3d
  D3DXMATRIX obj_rot;
  D3DXMATRIX obj_pos;
  D3DXMATRIX camera;

  // Handle para a variáveis do shader
  D3DXHANDLE hMov = NULL;
  D3DXHANDLE hCam = NULL;

  // Vamos inicializar as matrizes para um valor neutro
  D3DXMatrixIdentity( &obj_rot );
  D3DXMatrixIdentity( &obj_pos );
  D3DXMatrixIdentity( &camera );

  // Atualiza ângulo de rotação
  g_angulo += 0.02f;

  // Configura rotação do objeto 3d
  D3DXMatrixRotationYawPitchRoll(&obj_rot,
    props->rot.y + g_angulo,
    props->rot.x + g_angulo,
    props->rot.z);

  // Ajusta posição do objeto 3d;
  D3DXMatrixTranslation(&obj_pos,
    props->pos.x, props->pos.y, props->pos.z);

  // Tranfere posição e rotação para o g_mtxMundo
  D3DXMatrixMultiply (&g_mtxMundo, &obj_rot, &obj_pos);

  // Atualiza cor
  nMovimento += nVelocidade;
  if (nMovimento >= 1.0f)   nVelocidade *= -1;
  if (nMovimento <= 0.0f)   nVelocidade *= -1;

  // Atualiza a câmera
  camera = g_mtxMundo * g_mtxVisao * g_mtxProj;

  // Obtém acesso às variáveis do shader
  hMov = g_efeito->GetParameterByName (0, "nMovimento");
  hCam = g_efeito->GetParameterByName (0, "Camera");

  // Atualiza variáveis no shader
  g_efeito->SetValue (hMov, &nMovimento, sizeof(nMovimento) );
  g_efeito->SetValue (hCam, &camera, sizeof(camera) );

  // Renderiza o objeto
  obj3d->DrawSubset(0);

} // desenharObjeto().fim


2.4 Renderização da geometria com hlsl
void renderizar_Geometria()
{
  // Número de passos do efeito
  UINT nPassosQtd = 0;

  // Renderiza o mesh usando o efeito
  g_efeito->Begin(&nPassosQtd, 0);

  for(UINT ncx = 0; ncx < nPassosQtd; ncx++)
  {
    // Renderiza a cena passo a passo
    g_efeito->BeginPass (ncx);

    // Renderização efetiva dos vértices
    desenharObjeto(g_objeto3d, &g_props);

    // Fim do passo
    g_efeito->EndPass ();

  } // endfor

  // Fim do efeito
  g_efeito->End ();

} // renderizar_Geometria().fim


2.5 Inicialização do objeto efeito
void inicializarEfeito()
{
  // Nome do arquivo de efeito
  char fx_arquivo[] = "\\gameprog\\gdkmedia\\shader\\mesh_simples.fx";

  // Flag de configuração
  DWORD create_flags = D3DXSHADER_DEBUG;

  // Buffer para receber informação em caso de erro
  ID3DXBuffer* txtErro = NULL;

  // Gera o efeito a partir do arquivo carregado
  g_hr = D3DXCreateEffectFromFile( g_device, fx_arquivo,
    0, 0, create_flags, 0, &g_efeito, &txtErro);

  if (FAILED(g_hr))
  {
    MessageBox(NULL, "falha: D3DXCreateEffectFromFile()",
      "inicializarEfeito", MB_OK);
    MessageBox(NULL, (char*)  txtErro->GetBufferPointer(),
      "inicializarEfeito", MB_OK);
    txtErro->Release ();
    return;
  } // endif

  // Seleciona a técnica de renderização
  D3DXHANDLE htech_MovimentoCor;
  htech_MovimentoCor = g_efeito->GetTechniqueByName ("MovimentoCor");
  g_efeito->SetTechnique(htech_MovimentoCor);

  // Libera o buffer de erros
  if (txtErro != NULL)  txtErro->Release();

} // inicializarEfeito().fim



3.0 Código hlsl para renderizar o mesh iluminado: mesh_simples.fx

3.1 Variáveis globais do shader
// Estrutura de saida do Shader, posição e cor
struct vsSaida
{
    float4 pos : POSITION;
    float4 cor : COLOR0;
};

float nMovimento;

// Matriz de mundo, visualização e projeção
float4x4 Camera : WORLDVIEWPROJECTION;

// Direção da luz no espaço de mundo
float3 DirecaoLuz = {0.0f, 0.0f, -1.0f};


Parâmetros de saída
// Estrutura de saida do Shader, posição e cor
struct vsSaida
{
    float4 pos : POSITION;
    float4 cor : COLOR0;
};
Esta estrutura representa o valor de saida do shader que vai retornar
para a aplicação uma cor e uma  posição  transformada.   A  forma  de
utilizar estruturas é igual a linguagem C++.

float nMovimento;
// Matriz de mundo, visualização e projeção
float4x4 Camera : WORLDVIEWPROJECTION;
Já conhecemos estas variáveis  que são modificadas de dentro de nossa
aplicação: nMovimento que anima a cor, e a matriz de camera.

// Direção da luz no espaço de mundo
float3 DirecaoLuz = {0.0f, 0.0f, -1.0f};
Esta é a variável de direção da luz. Preste atenção na forma  como  a
variável foi declarada e  inicializada  fazendo  uso  das  chaves  {}.

3.2 vs_Main()
// Transforma as coordenadas em espaço de mundo
vsSaida vs_Main( float4 Pos : POSITION, float3 Normal : NORMAL)
{
// Declaração da estrutura de retorno
 vsSaida saida = (vsSaida) 0;

 // Transforma a normal para dentro do mesmo sistema de
 // coordenadas.
 float4 normalTransformada = mul(Normal, Camera);

 // Configura a cor
 saida.cor.r  = nMovimento;
 saida.cor.b  = 1 - nMovimento;
 saida.cor.ga = 1.0f;

 // Aplica a luz na cor
 saida.cor = saida.cor * dot (normalTransformada, DirecaoLuz);

 // Transforma posição
 saida.pos = mul(Pos, Camera);

 // Retorna
 return saida;
 } // vs_Main().fim


// Transforma a normal para dentro do mesmo sistema de
// coordenadas.
float4 normalTransformada = mul(Normal, Camera);

// Aplica a luz na cor
saida.cor = saida.cor * dot (normalTransformada, DirecaoLuz);

// Transforma posição
saida.pos = mul(Pos, Camera);
Este aqui é o código chave para renderizar o mesh considerando a luz:
a normal é puxada para o mesmo sistema de coordenada;  depois ocorre
uma outra multiplicação com a função dot()  para embutir o efeito da
luz  na  cor  e  finaliza-se  com a transformação final  da  posição.
Recomendamos guardar essa  fórmula  de  aplicação  de  luz  para  ser
utilizada em outros projetos. A repetição de uso favorece mais tarde
a assimilação da enorme complexidade presente nestas três linhas que
parecem simples  mas que envolve a compreensão de vetores,  matrizes,
transformações  e cálculos  de  iluminação.  É  mais  prático  nesse
momento decorar a receita para repetí-la em outros projetos.

3.3 Técnica MovimentoCor

technique MovimentoCor
 {
  pass trataCilindro
  {
	VertexShader = compile vs_1_1 vs_Main();
	PixelShader  = NULL;
  }
}

O grande destaque da técnica é que não há aparentemente a utilização
do pixelshader que ficou assinalado como nulo com o retorno  da  cor
sendo trabalhada e retornada pelo próprio vertexshader.   Nós  demos
esse exemplo para mostrar essa possibilidade  de  deixar  ausente  o
pixelshader.   Note  também  que  você  pode identificar o passo com
qualquer nome, porém é conveniente dar uma pista do que o passo  está
fazendo.

3.4 Código fonte do programa hlsl de exemplo: mesh_simples.fx

// prj_HLSL02: Renderizando mesh iluminado com hlsl
// Arquivo: mesh_simples.fx
// Produzido por www.gameprog.com.br

// Estrutura de saida do Shader, posição e cor
struct vsSaida
{
    float4 pos : POSITION;
    float4 cor : COLOR0;
};

float nMovimento;

// Direção da luz no espaço de mundo
float3 DirecaoLuz = {0.0f, 0.0f, -1.0f};

// Matriz de mundo, visualização e projeção
float4x4 Camera : WORLDVIEWPROJECTION;

// Transforma as coordenadas em espaço de mundo
vsSaida vs_Main( float4 Pos : POSITION, float3 Normal : NORMAL)
{
    // Declaração da estrutura de retorno
    vsSaida saida = (vsSaida) 0;

    // Transforma a normal para dentro do mesmo sistema de
    // coordenadas.
    float4 normalTransformada = mul(Normal, Camera);

    // Configura a cor
    saida.cor.r  = nMovimento;
    saida.cor.b  = 1 - nMovimento;
    saida.cor.ga = 1.0f;

    // Aplica a luz na cor
    saida.cor = saida.cor * dot (normalTransformada, DirecaoLuz);

    // Transforma posição
    saida.pos = mul(Pos, Camera);

    // Retorna
    return saida;
} // vs_Main().fim


technique MovimentoCor
{
    pass trataCilindro
    {
        VertexShader = compile vs_1_1 vs_Main();
        PixelShader  = NULL;
    }
}


4.0 Código fonte do projeto de exemplo: prj_HLSL02


// -----------------------------------------------------------------------------
// Projeto: prj_HLSL02 - Arquivo: motor.h
// Esta  aplicação  ilustra  como renderizar um mesh
// iluminado utilizando hlsl. By www.gameprog.com.br
// -----------------------------------------------------------------------------
#ifndef motor_h
  #define motor_h

// Estrutura para posicionamento e rotação do mesh
struct Propriedades3d
{
  D3DXVECTOR3 pos;
  D3DXVECTOR3 rot;
};

  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Renderiza o mesh utilizando hlsl
  void renderizar_Geometria (void);

  // Inicializa as matrizes da câmera
  void inicializar_Camera(void);

  // Inicializa o objeto efeito
  void inicializarEfeito(void);

  // Desenha o objeto 3d
  void desenharObjeto ( ID3DXMesh *obj3d, Propriedades3d *props);

  // Declaração da função que atende as mensagens da janela
  LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
        WPARAM wParam, LPARAM lParam);

#endif


// -----------------------------------------------------------------------------
// Projeto: prj_HLSL02 - arquivo: motor.cpp
// Esta  aplicação  ilustra  como renderizar um mesh
// iluminado utilizando hlsl. By www.gameprog.com.br
// -----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include <stdio.h>
#include "motor.h"

// Inclui as bibliotecas do Direct3D
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

// Variáveis globais
// Representa o dispositivo Direct3D
LPDIRECT3D9             g_Direct3d = NULL;

// Representa o dispositivo Renderizador
IDirect3DDevice9       *g_device = NULL;

// Representa o objeto efeito
ID3DXEffect       *g_efeito = NULL;

// Variáveis para provocar mudanças de cor e movimento
float nMovimento  = 0.0f;
float nVelocidade = 0.01f;
float g_angulo    = 0.01f;

// Interface do objeto 3d
ID3DXMesh *g_objeto3d = NULL;

// Recipiente de cor, rotação e posição do objeto
Propriedades3d g_props;

// Essa variável recebe informação de erro do Directx
HRESULT g_hr = 0;

// Tamanho da janela
extern int g_xtela;
extern int g_ytela;
extern HWND hJanela;

// Constante para cores
const DWORD branco  = 0xFFFFFFFF;
const DWORD verde   = 0xFF008000;

// Matrizes de configuração da câmera
D3DXMATRIX g_mtxMundo;
D3DXMATRIX g_mtxVisao;
D3DXMATRIX g_mtxProj;

// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se o objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Esse método transfere rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_HARDWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Monta a geometria
  D3DXCreateCylinder (g_device, 0.5f, 1.0f, 5.0f, 32, 32, &g_objeto3d, NULL);
  g_props.pos = D3DXVECTOR3 (0.0f, 0.0f, -5.0f);
  g_props.rot = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);

  // Inicializa um objeto efeito
  inicializarEfeito();

  // Inicializa e atualiza a configuração de câmera
  inicializar_Camera();


  return S_OK;
} // initGfx().fim


void desenharObjeto ( ID3DXMesh *obj3d, Propriedades3d *props)
{
  // Matrizes para controlar posição e rotação do objeto 3d
  D3DXMATRIX obj_rot;
  D3DXMATRIX obj_pos;
  D3DXMATRIX camera;

  // Handle para a variáveis do shader
  D3DXHANDLE hMov = NULL;
  D3DXHANDLE hCam = NULL;

  // Vamos inicializar as matrizes para um valor neutro
  D3DXMatrixIdentity( &obj_rot );
  D3DXMatrixIdentity( &obj_pos );
  D3DXMatrixIdentity( &camera );

  // Atualiza ângulo de rotação
  g_angulo += 0.02f;

  // Configura rotação do objeto 3d
  D3DXMatrixRotationYawPitchRoll(&obj_rot,
    props->rot.y + g_angulo,
    props->rot.x + g_angulo,
    props->rot.z);

  // Ajusta posição do objeto 3d;
  D3DXMatrixTranslation(&obj_pos,
    props->pos.x, props->pos.y, props->pos.z);

  // Tranfere posição e rotação para o g_mtxMundo
  D3DXMatrixMultiply (&g_mtxMundo, &obj_rot, &obj_pos);

  // Atualiza cor
  nMovimento += nVelocidade;
  if (nMovimento >= 1.0f)   nVelocidade *= -1;
  if (nMovimento <= 0.0f)   nVelocidade *= -1;

  // Atualiza a câmera
  camera = g_mtxMundo * g_mtxVisao * g_mtxProj;

  // Obtém acesso às variáveis do shader
  hMov = g_efeito->GetParameterByName (0, "nMovimento");
  hCam = g_efeito->GetParameterByName (0, "Camera");

  // Atualiza variáveis no shader
  g_efeito->SetValue (hMov, &nMovimento, sizeof(nMovimento) );
  g_efeito->SetValue (hCam, &camera, sizeof(camera) );

  // Renderiza o objeto
  obj3d->DrawSubset(0);

} // desenharObjeto().fim


void renderizar_Geometria()
{
  // Número de passos do efeito
  UINT nPassosQtd = 0;

  // Renderiza o mesh usando o efeito
  g_efeito->Begin(&nPassosQtd, 0);

  for(UINT ncx = 0; ncx < nPassosQtd; ncx++)
  {
    // Renderiza a cena passo a passo
    g_efeito->BeginPass (ncx);

    // Renderização efetiva dos vértices
    desenharObjeto(g_objeto3d, &g_props);

    // Fim do passo
    g_efeito->EndPass ();

  } // endfor

  // Fim do efeito
  g_efeito->End ();

} // renderizar_Geometria().fim


//  Esta função é chamada por DispatchMessage()
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
            WPARAM wParam, LPARAM lParam)
{
  switch (mensagem)
  {
  case WM_DESTROY:
    // Coloca uma mensagem WM_QUIT na fila de mensagem
    Limpar();
    PostQuitMessage (0);
    break;

  case WM_KEYDOWN:
    if (wParam == VK_ESCAPE)
    {
      Limpar();
      PostQuitMessage( 0);
    } // endif
    break;

    // Essa mensagem vai ocorrer a todo momento
  case WM_PAINT:
    // Renderiza a cena
    Renderizar();
    // Invalida a tela para chamar WM_PAINT novamente
    InvalidateRect( hJanela, NULL, false);
    break;

    // Processamento default de mensagens não tratada pela aplicação
  default:
    return DefWindowProc (hJanela, mensagem, wParam, lParam);
  } // endswitch

  return 0;
} // processaJanela().fim

// Limpar() -  Libera todos os objetos previamente inicializados
// -----------------------------------------------------------------------------
VOID Limpar()
{
  // Libera o buffer de vértices
  if( g_objeto3d != NULL)  g_objeto3d->Release();

  if (g_efeito != NULL)  g_efeito->Release();

  // Libera o dispositivo gráfico
  if( g_device != NULL)  g_device->Release();

  // Libera o motor do Direct3D
  if( g_Direct3d != NULL)  g_Direct3d->Release();

} // Limpar().fim


// -----------------------------------------------------------------------------
// Renderizar() - Desenha a cena
// -----------------------------------------------------------------------------
VOID Renderizar()
{
  // Retorne se o dispositivo estiver nulo
  if( g_device == NULL)  return;

  // Limpa o backbuffer com uma cor branca
  g_device->Clear( 0, NULL, D3DCLEAR_TARGET, verde, 1.0f, 0);

  // Começa a cena
  if( SUCCEEDED( g_device->BeginScene() ) )
  {

    // Vamos renderizar a geometria
    renderizar_Geometria();

    // Finalizando a cena
    g_device->EndScene();
  } // endif

  // Apresenta o conteúdo do backbuffer na tela
  g_device->Present( NULL, NULL, NULL, NULL);

} // Renderizar().fim

void inicializar_Camera(void)
{
  // ***************************************************************************
  // Inicializa todas as matrizes para elemento neutro
  D3DXMatrixIdentity( &g_mtxMundo );
  D3DXMatrixIdentity( &g_mtxVisao );
  D3DXMatrixIdentity( &g_mtxProj );

  // ***************************************************************************
  // Dados para a configuração da matriz de visualização
  // Aonde está a câmera? - posição da câmera
  D3DXVECTOR3 cam_pos (0.0f, 0.0f, 5.0f);
  // Para aonde a câmera está apontada ou olhando? Alvo da câmera
  D3DXVECTOR3 cam_alvo (0.0f, 0.0f, 0);
  // A câmera está de cabeça pra baixo? - orientação da câmera
  D3DXVECTOR3 cam_vetorcima (0.0f, 1.0f, 0.0f);

  // Configura a matriz de visão
  D3DXMatrixLookAtLH( &g_mtxVisao, &cam_pos, &cam_alvo, &cam_vetorcima );

  // ***************************************************************************
  // Argumentos de configuração da matriz de projeção

  // Pega o tamanho da área cliente
  RECT area_cliente;
  GetWindowRect (hJanela, &area_cliente);
  g_xtela = area_cliente.right;
  g_ytela = area_cliente.bottom;

  // aspecto dos gráficos
  float aspecto = (float)   g_xtela / g_ytela;

  // campo de visão
  float campo_g_mtxVisao = D3DX_PI / 4;
  // Trapézio de visualização da câmera ( Frustrum )
  float corte_perto = 1.0f;
  float corte_longe = 1000.0f;

  // Configura a matriz de projeção
  D3DXMatrixPerspectiveFovLH( &g_mtxProj, campo_g_mtxVisao, aspecto,
    corte_perto, corte_longe);

} // inicializar_Camera().fim

void inicializarEfeito()
{
  // Nome do arquivo de efeito
  char fx_arquivo[] = "\\gameprog\\gdkmedia\\shader\\mesh_simples.fx";

  // Flag de configuração
  DWORD create_flags = D3DXSHADER_DEBUG;

  // Buffer para receber informação em caso de erro
  ID3DXBuffer* txtErro = NULL;

  // Gera o efeito a partir do arquivo carregado
  g_hr = D3DXCreateEffectFromFile( g_device, fx_arquivo,
    0, 0, create_flags, 0, &g_efeito, &txtErro);

  if (FAILED(g_hr))
  {
    MessageBox(NULL, "falha: D3DXCreateEffectFromFile()",
      "inicializarEfeito", MB_OK);
    MessageBox(NULL, (char*)  txtErro->GetBufferPointer(),
      "inicializarEfeito", MB_OK);
    txtErro->Release ();
    return;
  } // endif

  // Seleciona a técnica de renderização
  D3DXHANDLE htech_MovimentoCor;
  htech_MovimentoCor = g_efeito->GetTechniqueByName ("MovimentoCor");
  g_efeito->SetTechnique(htech_MovimentoCor);

  // Libera o buffer de erros
  if (txtErro != NULL)  txtErro->Release();

} // inicializarEfeito().fim


//-----------------------------------------------------------------------------
// Projeto: prj_HLSL02 - arquivo: entrada.cpp
// Esta  aplicação  ilustra  como renderizar um mesh
// iluminado utilizando hlsl. By www.gameprog.com.br
//-----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include "motor.h"

// Variável global da classe da janela
char sclasseJanela[ ] = "cls_directx";

// Dimensões da janela
int g_xtela = 640;
int g_ytela = 480;

// alça da janela
HWND hJanela;

int WINAPI WinMain (HINSTANCE app_instancia, HINSTANCE app_anterior,
      LPSTR sComando,int nExibir) {

  // Estrutura de recepção das mensagens
  MSG mensagem;

  // Estrutura de descrição da janela
  WNDCLASSEX wcls;

  // Estrutura que descreve a janela
  wcls.hInstance = app_instancia;
  wcls.lpszClassName = sclasseJanela;
  wcls.lpfnWndProc = processaJanela;
  wcls.style = CS_HREDRAW | CS_VREDRAW;
  wcls.cbSize = sizeof (WNDCLASSEX);

  // O cursor e os ícones da aplicação são default
  wcls.hIcon   = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hIconSm = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hCursor = LoadCursor (NULL, IDC_ARROW);

  // Aplicação sem menu
  wcls.lpszMenuName = NULL;

  // Nada de espaço extra atrelado a classe da janela (wcls)
  wcls.cbClsExtra = 0;

  // Nada de espaço extra atrelado a janela
  wcls.cbWndExtra = 0;

  // Cor default da janela
  wcls.hbrBackground = ( HBRUSH) COLOR_BACKGROUND;

  // Registra a janela e retorna se esta operação falhar
  int status = RegisterClassEx (&wcls);
  if(status == 0)  {
  MessageBox(NULL, "Registro falhou!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Com a classe criada pode-se criar a janela
  DWORD estiloExtra = 0;
  const char janelaTitulo[] = "prj_HLSL02";
  DWORD controleEstilo = WS_OVERLAPPED | WS_SYSMENU | WS_MINIMIZEBOX;
  int xpos = 160;
  int ypos = 120;
  HWND hjanelaPai = HWND_DESKTOP;
  HMENU sem_menu = NULL;
  LPVOID dadoExtra = NULL;

  // Cria a janela
  hJanela = CreateWindowEx(estiloExtra, sclasseJanela, janelaTitulo,
    controleEstilo, xpos, xpos,  g_xtela, g_ytela, hjanelaPai, sem_menu,
    app_instancia, dadoExtra );

  // Verifica se janela foi criada
  if(hJanela == NULL)  {
  MessageBox(NULL, "Falha na criação da janela!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Essa variável recebe informação de erro do Directx
  HRESULT hr;
  // Inicia o Direct3D
  hr = initGfx ( hJanela );

  // Encerre a aplicação se houve falha
  if(FAILED (hr) ) {
    MessageBox (hJanela,
      "Direct3D: falha na inicialização", "WinMain()", MB_OK);
    UnregisterClass( sclasseJanela, wcls.hInstance);
    return E_FAIL;
  } // endif

  // Mostra a janela
  ShowWindow(hJanela, nExibir);
  UpdateWindow(hJanela );

  // Rode a bombeamento de mensagens até GetMessage() retornar 0
  while (GetMessage(&mensagem, NULL, 0, 0))
  {
    // Traduz mensagem de tecla virtual em mensagem de caracteres
    TranslateMessage( &mensagem );

    // Despacha a mensagem para a função  processaJanela */
    DispatchMessage( &mensagem );
  } // endwhile

  // O valor de retorno é zero(0) passado por PostQuitMessage()
  UnregisterClass( sclasseJanela, wcls.hInstance);
  return mensagem.wParam;
} // WinMain().fim



 index
<<
>>

Produzido por Gameprog: Jair Pereira - Agosto/2014 ©
gameprog.br@gmail.com
http://www.gameprog.com.br
