03.5 Mistura de cor - Parte 2/2 (Objeto texturizado)
1.1 Visão geral

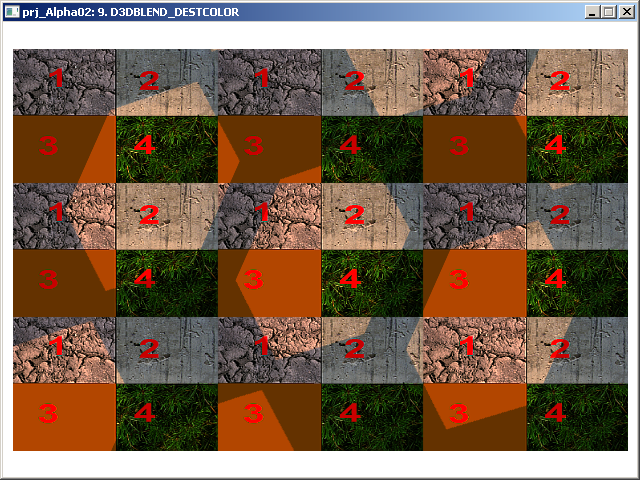

Repare que na ilustração que abre esse tópico há  um  efeito conjunto
de luz e sombras sobre a textura quadriculada.  Isso foi obtido com a
renderização do quad duas vezes, primeiro com a textura quadriculada,
e depois com uma textura simples com um hexágono laranja desenhado  e
aplicando uma configuração simples de mistura de cor.

textura do segundo quad renderizado: gp-alpha.png

Nesta textura a cor preta está definida como cor transparente.

Para a obtenção dos resultados  adequados  com  mistura  de  cor  com
aproveitamento do canal alpha é importante  na criação do dispositivo
renderizador selecionar um formato com canal alpha para o backbuffer.
A aplicação desse tópico utiliza esse formato:

	pps.BackBufferFormat = D3DFMT_A8R8G8B8;

Outras   configurações   importantes   foram   feitas   na   função
inicializar_Textura().

1.2 Estrutura principal da aplicação
Arquivo: motor.cpp

inicializar_Textura()
	carrega a textura via D3DXCreateTextureFromFile()
	Configura alguns estados de texturização

initGfx()
	chama inicializar_Textura() para montar o contexto de texturização.
	chama montar_Geometria() para montar o quadrado texturizado.
	chama inicializar_Camera() para a configuração inicial da câmera.
	Configura iluminação

montar_Geometria()
	Faz a montagem do quadrilátero texturizado.

desenhar_Cortina()
	Prepara matrizes de rotação e posicionamento.
	Combina posicionamento e rotação na matriz de mundo local.
	joga matriz mundo no dispositivo renderizador.
	configura material, textura e formato de vértice.
	renderiza o quad com DrawIndexedPrimitiveUP()

desenharQuad()
	prepara matrizes de rotação e posicionamento.
	atualiza ângulo de rotação
	combina posicionamento e rotação na matriz de mundo local.
	joga matriz mundo no dispositivo renderizador.
	configura material, textura e formato de vértice.
	renderiza o quad com DrawIndexedPrimitiveUP()

renderizar_Geometria()
	Declara o formato de vértice utilizado:
			CustomVertex_PositionTextured_Format.

	O temporizador seleciona um modo de mistura de
			cor diferente a cada quatro segundos.

	desliga blending
	chama desenhar_Cortina() para renderizar o quad (quadrilátero)

	liga blending
	chama desenhar_Quad() para renderizar o quad na configuração
			de blending selecionada


2.1.1 Aspectos globais - Arquivo: motor.h
A  entrada  de  coordenadas  de  textura  na  estrutura  de  vértice
customizado sofreu um pequeno ajuste ficando restrita ao tipo  float.

//-----------------------------------------------------------------------------
// Projeto: prj_Alpha02 - Arquivo: motor.h
// Esta aplicação mostra os efeitos de alpha blending
// com um objeto texturizado
// Produzido por www.gameprog.com.br
//-----------------------------------------------------------------------------
#ifndef motor_h
  #define motor_h

 #pragma comment (lib, "d3d9.lib")
 #pragma comment (lib, "d3dx9.lib")

// Definição do formato de vértice utilizado por esta aplicação
#define CustomVertex_PositionTextured_Format(D3DFVF_XYZ | D3DFVF_TEX1)

// Estrutura do vértice customizado
struct CustomVertex_PositionTextured
{
  // Posição do vértice
  float x, y, z;

  // Coordenada da textura
  float tu, tv;

  // Construtor default
  CustomVertex_PositionTextured() {}

  CustomVertex_PositionTextured( float _x, float _y, float _z,
							float _tu, float _tv)
  {
    // Configura posição
    x = _x;
    y = _y;
    z = _z;

    // Configura textura
    tu = _tu;
    tv = _tv;
  }

}; // fim da estrutura CustomVertex_PositionTextured

  // Estrutura para guardar cor, posição e rotação do objeto 3d
  struct Propriedades3d
  {
    D3DXVECTOR3 pos;
    D3DXVECTOR3 rot;
    D3DCOLORVALUE cor;
  };

  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Essa função monta formas geométricas
  void montar_Geometria (void);

  // Renderiza os vértices em formas geométricas
  void renderizar_Geometria (void);

  // Inicializa a textura
  void inicializar_Textura(void);

  // Inicializa a câmera
  void inicializar_Camera(void);

  // Configura o texto da janela
  void config_janelaTexto( char *texto);

  // Cria um material com a cor especificada
  void criarMaterial(D3DMATERIAL9 *mtl, D3DCOLORVALUE cvCor );

  // Desenha o quadriângulo de fundo
  void desenhar_Cortina(Propriedades3d *props );

  // Desenha o quad de frente
  void desenhar_Quad(Propriedades3d *props);

  //  Declaração da função que atende as mensagens da janela
 LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                WPARAM wParam, LPARAM lParam);

#endif

void desenhar_Cortina(Propriedades3d *props );
void desenhar_Quad(Propriedades3d *props);
Estas funções têm o mesmo corpo de código e as duas desenham  o  quad
cada  qual  com  sua  textura  diferente. A função desenhar_Cortina()
produz o quad com a textura  quadriculada  enquando  a  outra  função
produz o outro quad com os efeitos de blending aplicados.

2.1.2 Aspectos globais: Arquivo: motor.cpp
IDirect3DTexture9 *texCortina = NULL;
IDirect3DTexture9 *texQuad    = NULL;

// Matrizes para controlar posição e rotação do objeto 3d
D3DXMATRIX obj_rot;
D3DXMATRIX obj_pos;
D3DXMATRIX obj_esc;

// Matriz para combinar todas as transformações do objeto 3d
D3DXMATRIX mtxCombinada;

D3DXMATRIX obj_rot;
D3DXMATRIX obj_pos;
D3DXMATRIX obj_esc;
D3DXMATRIX mtxCombinada;
Estas matrizes são usadas para controlar posição,  rotação  e  escala
dos objetos. Foram puxadas para o espaço global porque são usadas nas
duas funções que desenham o quad.

2.2 Inicialização dos estados de texturização
void inicializar_Textura(void)
{
   g_hr = D3DXCreateTextureFromFile (g_device,
     "\\gameprog\\gdkmedia\\bitmap\\textura2x2.bmp",
    &texCortina);

   g_hr = D3DXCreateTextureFromFile( g_device,
     "\\gameprog\\gdkmedia\\bitmap\\gp-alpha.png",
     &texQuad);

   if (FAILED (g_hr))
  {
    MessageBox(NULL, "Falha: D3DXCreateTextureFromFile()",
      "inicializar_Textura()", MB_OK);
  } // endif

  // Habilita o uso do canal alpha da cor difusa do material\textura
  g_device->SetTextureStageState(0, D3DTSS_ALPHAARG1, D3DTA_DIFFUSE);
  g_device->SetTextureStageState(0, D3DTSS_ALPHAOP, D3DTOP_SELECTARG1);

  // Corrige visualização blocada da textura - quando textura for
  // menor do que a superfície
  g_device->SetSamplerState(0, D3DSAMP_MAGFILTER, D3DTEXF_LINEAR);

  // Corrige visualização blocada da textura - quando textura for
  // maior do que a superfície
  g_device->SetSamplerState(0, D3DSAMP_MINFILTER, D3DTEXF_LINEAR);

  // Configura modo de endereçamento
  g_device->SetSamplerState(0, D3DSAMP_ADDRESSU, D3DTADDRESS_WRAP);
  g_device->SetSamplerState(0, D3DSAMP_ADDRESSV, D3DTADDRESS_WRAP);

} // inicializar_Textura(void).fim


// Habilita o uso do canal alpha da cor difusa do material\textura
g_device->SetTextureStageState(0, D3DTSS_ALPHAARG1, D3DTA_DIFFUSE);
g_device->SetTextureStageState(0, D3DTSS_ALPHAOP, D3DTOP_SELECTARG1);
Estas duas linhas fazem o trabalho de habilitar o uso do canal  alpha
da cor difusa da textura e/ou material para  os  efeitos  de  mistura
de  cor  com conexão com  a  textura  do  estágio zero (0).

A  parte  TSS  da  sigla  D3DTSS_ALPHAARG1  e  outras  semelhantes  é
abreviação para  texture stage state  traduzido  pela  Gameprog  como
'estado de estágio de textura.'   Nestas  configurações  de  estágio,
o final OP parte das siglas D3DTSS_ALPHAOP  e  D3DTOP_SELECTARG1 quer
dizer 'operação'.   A parte TA  de  D3DTA_DIFFUSE  quer dizer texture
argument ou argumento de textura.

D3DTSS_ALPHAARG1   e   D3DTSS_ALPHAOP   fazem   parte  da  enumeração
D3DTEXTURESTAGESTATETYPE  que  define  vários  tipos  de estados para
estágios de textura.

D3DTA_DIFFUSE faz parte de uma lista solta de opções para argumentos
em outros processos presente no arquivo d3d9types.h.

D3DTOP_SELECTARG1 faz parte da enumeração  D3DTEXTUREOP  que  define
várias operações que definem como é processado  a  mistura  de  cor.

2.3 Inicialização do motor gráfico
Reforçando o que já foi citado na visão geral,   é  importante  notar
aqui nesta função que foi selecionado um formato  de  backbuffer  com
suporte ao canal alpha.

// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se o objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Habilita o buffer de profundidade
  pps.EnableAutoDepthStencil = true;
  pps.AutoDepthStencilFormat = D3DFMT_D16;

  // Esse método transfere rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Formato com alpha para o backbuffer
  pps.BackBufferFormat = D3DFMT_A8R8G8B8;

  pps.BackBufferCount = 1;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Monta o quad
  montar_Geometria();

  // Inicializa a textura
  inicializar_Textura();

  // Inicializa a câmera
  inicializar_Camera();

  // Configuração de iluminação
  g_device->SetRenderState (D3DRS_LIGHTING, true);
  g_device->SetRenderState( D3DRS_AMBIENT, D3DCOLOR_XRGB( 200,200,200 ) );

  return S_OK;
} // initGfx().fim


2.4 Renderização da geometria
void renderizar_Geometria()
{
  // Mensagens para a barra de títulos da janela
  char *mensagem[] =
  {
    "prj_Alpha02: By Gameprog",
    "prj_Alpha02: 1. D3DBLEND_ZERO",
    "prj_Alpha02: 2. D3DBLEND_ONE",
    "prj_Alpha02: 3. D3DBLEND_SRCCOLOR",
    "prj_Alpha02: 4. D3DBLEND_INVSRCCOLOR",
    "prj_Alpha02: 5. D3DBLEND_SRCALPHA",
    "prj_Alpha02: 6. D3DBLEND_INVSRCALPHA",
    "prj_Alpha02: 7. D3DBLEND_DESTALPHA",
    "prj_Alpha02: 8. D3DBLEND_INVDESTALPHA",
    "prj_Alpha02: 9. D3DBLEND_DESTCOLOR",
    "prj_Alpha02: 10. D3DBLEND_INVDESTCOLOR",
    "prj_Alpha02: 11. D3DBLEND_SRCALPHASAT",
    "prj_Alpha02: 12. D3DBLEND_BOTHSRCALPHA",
    "prj_Alpha02: 13. D3DBLEND_BOTHINVSRCALPHA",
    "prj_Alpha02: 14. D3DBLEND_BLENDFACTOR",
    "prj_Alpha02: 15. D3DBLEND_INVBLENDFACTOR",
  };

  // Produz a cada quadro segundos um valor de 2 a 15.
  temporizador = ( clock() / 4000 ) % 14;
  temporizador = temporizador + 2;

    // Configura o texto da janela
  config_janelaTexto (mensagem[temporizador]);

  // Fator de mistura para os modos 14 e 15
  if (temporizador > 13)
    g_device->SetRenderState(D3DRS_BLENDFACTOR, 0xFFFF0000);

  // Desenha a cortina de fundo
  cvBranco.a  = 0.9f;
  g_props.cor = cvBranco;
  g_props.pos = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);
  g_props.rot = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);
  g_device->SetRenderState(D3DRS_ALPHABLENDENABLE, false);
  desenhar_Cortina(&g_props);

  // ********* Próximo passo: desenhar o quad na frente da cortina *********
  // Posição e rotação do quad
  cvBranco.a = 0.2f;
  g_props.cor = cvBranco;
  g_props.pos = D3DXVECTOR3 (0.0f, 0.0f, 1.0f);
  g_props.rot = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);

  // Configura as opções de blending
  g_device->SetRenderState(D3DRS_ALPHABLENDENABLE, true);
  g_device->SetRenderState(D3DRS_SRCBLEND, temporizador);
  g_device->SetRenderState(D3DRS_DESTBLEND,  D3DBLEND_ONE);

  // Desenha o quad
  desenhar_Quad(&g_props);
} // renderizar_Geometria().fim

g_device->SetRenderState(D3DRS_ALPHABLENDENABLE, true);
g_device->SetRenderState(D3DRS_SRCBLEND, temporizador);
A primeira linha habilita  o  uso  de  alpha  blending  e  a  segunda
configura  o  fator  de  mistura  para  o  pixel  fonte ou entrante.

g_device->SetRenderState(D3DRS_DESTBLEND,  D3DBLEND_ONE);
Esta linha configura o fator de mistura para o pixel corrente que já
está no backbuffer  assinalando que este pixel deve  prevalescer  na
mistura ( D3DBLEND_ONE ).

Na sequência o quad é renderizado com a textura do  hexágono  laranja
com as configurações acima.

2.5 Renderização do quad
void desenhar_Quad(Propriedades3d *props )
{
  // Atualiza o ângulo
  g_angulo += 0.01f;

  // Vamos inicializar as matrizes para um valor neutro
  D3DXMatrixIdentity( &obj_rot );
  D3DXMatrixIdentity( &obj_pos );
  D3DXMatrixIdentity( &obj_esc );
  D3DXMatrixIdentity( &mtxCombinada );

  // Configura rotação do objeto 3d
  D3DXMatrixRotationYawPitchRoll(&obj_rot,
    props->rot.y,
    props->rot.x,
    props->rot.z + g_angulo);

  // Ajusta posição do objeto 3d;
  D3DXMatrixTranslation(&obj_pos,
    props->pos.x, props->pos.y, props->pos.z);

  // Tranfere posição e rotação para o mundo
  D3DXMatrixScaling (&obj_esc, 1.0f, 1.0f, 1.0f);

  // Produz a matriz combina com as matrizes parciais
  mtxCombinada = obj_rot * obj_pos;

  // Configura matriz mundo para o dispositivo renderizador
  g_device->SetTransform( D3DTS_WORLD, &mtxCombinada );

  // Prepara e aplica uma material na caixa
  criarMaterial( &g_material, props->cor);
  g_device->SetMaterial (&g_material);
  g_device->SetTexture(0, texQuad);

  // Argumentos da função DrawIndexedPrimitiveUP()
  UINT   nPasso     =  sizeof(CustomVertex_PositionTextured);

  // Renderiza o quad
  g_device->DrawIndexedPrimitiveUP( D3DPT_TRIANGLELIST,
    0, 4, 2, &g_Indices, D3DFMT_INDEX16, &g_Verts, nPasso);
} // desenhar_Quad().fim

3. Código fonte do projeto de exemplo: prj_Alpha02


//-----------------------------------------------------------------------------
// Projeto: prj_Alpha02 - Arquivo: motor.h
// Esta aplicação mostra os efeitos de alpha blending
// com um objeto texturizado
// Produzido por www.gameprog.com.br
//-----------------------------------------------------------------------------
#ifndef motor_h
  #define motor_h

 #pragma comment (lib, "d3d9.lib")
 #pragma comment (lib, "d3dx9.lib")

// Definição do formato de vértice utilizado por esta aplicação
#define CustomVertex_PositionTextured_Format(D3DFVF_XYZ | D3DFVF_TEX1)

// Estrutura do vértice customizado
struct CustomVertex_PositionTextured
{
  // Posição do vértice
  float x, y, z;

  // Coordenada da textura
  float tu, tv;

  // Construtor default
  CustomVertex_PositionTextured() {}

  CustomVertex_PositionTextured( float _x, float _y, float _z, float _tu, float _tv)
  {
    // Configura posição
    x = _x;
    y = _y;
    z = _z;

    // Configura textura
    tu = _tu;
    tv = _tv;
  }

}; // fim da estrutura CustomVertex_PositionTextured

  // Estrutura para guardar cor, posição e rotação do objeto 3d
  struct Propriedades3d
  {
    D3DXVECTOR3 pos;
    D3DXVECTOR3 rot;
    D3DCOLORVALUE cor;
  };

  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Essa função monta formas geométricas
  void montar_Geometria (void);

  // Renderiza os vértices em formas geométricas
  void renderizar_Geometria (void);

  // Inicializa a textura
  void inicializar_Textura(void);

  // Inicializa a câmera
  void inicializar_Camera(void);

  // Configura o texto da janela
  void config_janelaTexto( char *texto);

  // Cria um material com a cor especificada
  void criarMaterial(D3DMATERIAL9 *mtl, D3DCOLORVALUE cvCor );

  // Desenha o quadriângulo de fundo
  void desenhar_Cortina(Propriedades3d *props );

  // Desenha o quad de frente
  void desenhar_Quad(Propriedades3d *props);

  //  Declaração da função que atende as mensagens da janela
 LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                WPARAM wParam, LPARAM lParam);
#endif


// -----------------------------------------------------------------------------
// Projeto: prj_Alpha02 - arquivo: motor.cpp
// Esta aplicação mostra os efeitos de alpha blending
// com um objeto texturizado
// Produzido por www.gameprog.com.br
// -----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include <time.h>
#include "motor.h"

// Variáveis globais
// Representa o dispositivo Direct3D
LPDIRECT3D9             g_Direct3d = NULL;

// Representa o dispositivo Renderizador
IDirect3DDevice9*       g_device = NULL;

// Matrizes de configuração da câmera
D3DXMATRIX g_mtxMundo;
D3DXMATRIX g_mtxVisao;
D3DXMATRIX g_mtxProj;

IDirect3DTexture9    *texCortina = NULL;
IDirect3DTexture9       *texQuad  = NULL;

// Matrizes para controlar posição e rotação do objeto 3d
D3DXMATRIX obj_rot;
D3DXMATRIX obj_pos;
D3DXMATRIX obj_esc;

// Matriz para combinar todas as transformações do objeto 3d
D3DXMATRIX mtxCombinada;

// Material para o objeto 3d
D3DMATERIAL9 g_material;

// Recipiente de cor, rotação e posição do objeto
Propriedades3d g_props;

// Controla a rotação do quad de frente
float g_angulo = 0.0f;
float velocidade = 0.02f;

// Constante para cores com rgba expressado como float's
D3DCOLORVALUE cvBranco   = { 1.0f, 1.0f, 1.0f, 1.0f };

// Constante para cores
const DWORD dwBranco = 0xFFFFFFFF;

// Essa variável recebe informação de erro do Directx
HRESULT g_hr = 0;

// Tamanho da janela
extern int g_xtela;
extern int g_ytela;
extern HWND hJanela;

// Controla a mudança periódica da primitiva
UINT temporizador = 0;

// Memória pas os vértices
CustomVertex_PositionTextured g_Verts[4 ];

// Buffer de índices - indica a ordem de conexão dos vértices
WORD g_Indices[6] = {  0, 1, 2,   2, 3, 0 };


void inicializar_Textura(void)
{
   g_hr = D3DXCreateTextureFromFile (g_device,
     "\\gameprog\\gdkmedia\\bitmap\\textura2x2.bmp",
    &texCortina);

   g_hr = D3DXCreateTextureFromFile( g_device,
     "\\gameprog\\gdkmedia\\bitmap\\gp-alpha.png",
     &texQuad);

   if (FAILED (g_hr))
  {
    MessageBox(NULL, "Falha: D3DXCreateTextureFromFile()",
      "inicializar_Textura()", MB_OK);
  } // endif

  // Habilita o uso do canal alpha da cor difusa do material\textura
  g_device->SetTextureStageState(0, D3DTSS_ALPHAARG1, D3DTA_DIFFUSE);
  g_device->SetTextureStageState(0, D3DTSS_ALPHAOP, D3DTOP_SELECTARG1);

  // Corrige visualização blocada da textura - quando textura for
  // menor do que a superfície
  g_device->SetSamplerState(0, D3DSAMP_MAGFILTER, D3DTEXF_LINEAR);

  // Corrige visualização blocada da textura - quando textura for
  // maior do que a superfície
  g_device->SetSamplerState(0, D3DSAMP_MINFILTER, D3DTEXF_LINEAR);

  // Configura modo de endereçamento
  g_device->SetSamplerState(0, D3DSAMP_ADDRESSU, D3DTADDRESS_WRAP);
  g_device->SetSamplerState(0, D3DSAMP_ADDRESSV, D3DTADDRESS_WRAP);

} // inicializar_Textura(void).fim


// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se o objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Habilita o buffer de profundidade
  pps.EnableAutoDepthStencil = true;
  pps.AutoDepthStencilFormat = D3DFMT_D16;

  // Esse método transfere rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Formato com alpha para o backbuffer
  pps.BackBufferFormat = D3DFMT_A8R8G8B8;

  pps.BackBufferCount = 1;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Monta o quad
  montar_Geometria();

  // Inicializa a textura
  inicializar_Textura();

  // Inicializa a câmera
  inicializar_Camera();

  // Configuração de iluminação
  g_device->SetRenderState (D3DRS_LIGHTING, true);
  g_device->SetRenderState( D3DRS_AMBIENT, D3DCOLOR_XRGB( 200,200,200 ) );

  return S_OK;
} // initGfx().fim

void montar_Geometria(void)
{
  // Posicionamento de profundidade
  float zpos = 0.9f;
  // Configuração normal dos vértices
  g_Verts[0] = CustomVertex_PositionTextured( 2.20f,  1.50f,  zpos, 0.0f, 0.0f);
  g_Verts[1] = CustomVertex_PositionTextured( -2.20f, 1.50f,  zpos, 3.0f, 0.0f);
  g_Verts[2] = CustomVertex_PositionTextured( -2.20f, -1.50f, zpos, 3.0f, 3.0f);
  g_Verts[3] = CustomVertex_PositionTextured( 2.20f, -1.50f,  zpos, 0.0f, 3.0f);

} //  montar_Geometria().fim

void renderizar_Geometria()
{
  // Mensagens para a barra de títulos da janela
  char *mensagem[] =
  {
    "prj_Alpha02: By Gameprog",
    "prj_Alpha02: 1. D3DBLEND_ZERO",
    "prj_Alpha02: 2. D3DBLEND_ONE",
    "prj_Alpha02: 3. D3DBLEND_SRCCOLOR",
    "prj_Alpha02: 4. D3DBLEND_INVSRCCOLOR",
    "prj_Alpha02: 5. D3DBLEND_SRCALPHA",
    "prj_Alpha02: 6. D3DBLEND_INVSRCALPHA",
    "prj_Alpha02: 7. D3DBLEND_DESTALPHA",
    "prj_Alpha02: 8. D3DBLEND_INVDESTALPHA",
    "prj_Alpha02: 9. D3DBLEND_DESTCOLOR",
    "prj_Alpha02: 10. D3DBLEND_INVDESTCOLOR",
    "prj_Alpha02: 11. D3DBLEND_SRCALPHASAT",
    "prj_Alpha02: 12. D3DBLEND_BOTHSRCALPHA",
    "prj_Alpha02: 13. D3DBLEND_BOTHINVSRCALPHA",
    "prj_Alpha02: 14. D3DBLEND_BLENDFACTOR",
    "prj_Alpha02: 15. D3DBLEND_INVBLENDFACTOR",
  };

  // Produz a cada quadro segundos um valor de 2 a 15.
  temporizador = ( clock() / 4000 ) % 14;
  temporizador = temporizador + 2;

    // Configura o texto da janela
  config_janelaTexto (mensagem[temporizador]);

  // Fator de mistura para os modos 14 e 15
  if (temporizador > 13)
    g_device->SetRenderState(D3DRS_BLENDFACTOR, 0xFFFF0000);

  // Desenha a cortina de fundo
  cvBranco.a  = 0.9f;
  g_props.cor = cvBranco;
  g_props.pos = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);
  g_props.rot = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);
  g_device->SetRenderState(D3DRS_ALPHABLENDENABLE, false);
  desenhar_Cortina(&g_props);

  // ********* Próximo passo: desenhar o quad na frente da cortina *********
  // Posição e rotação do quad
  cvBranco.a = 0.2f;
  g_props.cor = cvBranco;
  g_props.pos = D3DXVECTOR3 (0.0f, 0.0f, 1.0f);
  g_props.rot = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);

  // Configura as opções de blending
  g_device->SetRenderState(D3DRS_ALPHABLENDENABLE, true);
  g_device->SetRenderState(D3DRS_SRCBLEND, temporizador);
  g_device->SetRenderState(D3DRS_DESTBLEND,  D3DBLEND_ONE);

  // Desenha o quad
  desenhar_Quad(&g_props);

} // renderizar_Geometria().fim


//  Esta função é chamada por DispatchMessage()
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam)
{
  switch (mensagem)
  {
  case WM_DESTROY:
    // Coloca uma mensagem WM_QUIT na fila de mensagem
    Limpar();
    PostQuitMessage (0);
    break;

  case WM_KEYDOWN:
    if (wParam == VK_ESCAPE)
    {
      Limpar();
      PostQuitMessage( 0);
    } // endif
    break;

    // Essa mensagem vai ocorrer a todo momento
  case WM_PAINT:
    // Renderiza a cena
    Renderizar();
    // Invalida a tela para chamar WM_PAINT novamente
    InvalidateRect( hJanela, NULL, false);
    break;

    // Processamento default de mensagens não tratada pela aplicação
  default:
    return DefWindowProc (hJanela, mensagem, wParam, lParam);
  } // endswitch

  return 0;
} // processaJanela().fim

// Limpar() -  Libera todos os objetos previamente inicializados
// -----------------------------------------------------------------------------
VOID Limpar()
{
  // Libera a textura
  if (texCortina != NULL)  texCortina->Release();

  if (texQuad != NULL)  texQuad->Release();

  // Libera o dispositivo gráfico
  if( g_device != NULL)  g_device->Release();

  // Libera o motor do Direct3D
  if( g_Direct3d != NULL)  g_Direct3d->Release();

  // Limpa os ponteiros
  g_Direct3d = NULL;
  g_device  = NULL;
  texCortina = NULL;
  texQuad    = NULL;

} // Limpar().fim


// -----------------------------------------------------------------------------
// Renderizar() - Desenha a cena
// -----------------------------------------------------------------------------
VOID Renderizar()
{
  // Retorne se o dispositivo estiver nulo
  if( g_device == NULL)  return;

  // Declara o formato de vértice utilizado pela  aplicação
  g_device->SetFVF( CustomVertex_PositionTextured_Format);

  // Limpa o backbuffer com uma cor branca
  g_device->Clear( 0, NULL, D3DCLEAR_TARGET | D3DCLEAR_ZBUFFER, dwBranco, 1.0f, 0);

  // Começa a cena
  if( SUCCEEDED( g_device->BeginScene() ) )
  {

    // Vamos renderizar a geometria
    renderizar_Geometria();

    // Finalizando a cena
    g_device->EndScene();
  } // endif

  // Apresenta o conteúdo do backbuffer na tela
  g_device->Present( NULL, NULL, NULL, NULL);

} // Renderizar().fim


void inicializar_Camera(void)
{
  // ***************************************************************************
  // Inicializa todas as matrizes para elemento neutro
  D3DXMatrixIdentity( &g_mtxMundo );
  D3DXMatrixIdentity( &g_mtxVisao );
  D3DXMatrixIdentity( &g_mtxProj );

  // ***************************************************************************
  // Configura a matriz de mundo no dispositivo renderizador
  g_device->SetTransform( D3DTS_WORLD, &g_mtxMundo );

  // ***************************************************************************
  // Dados para a configuração da matriz de visualização
  // Aonde está a câmera? - posição da câmera
  D3DXVECTOR3 cam_pos (0.0f, 0.0f, 5.0f);
  // Para aonde a câmera está apontada ou olhando? Alvo da câmera
  D3DXVECTOR3 cam_alvo (0.0f, 0.0f, 0);
  // A câmera está de cabeça pra baixo? - orientação da câmera
  D3DXVECTOR3 cam_vetorcima (0.0f, 1.0f, 0.0f);

  // Configura a matriz de visão
  D3DXMatrixLookAtLH( &g_mtxVisao, &cam_pos, &cam_alvo, &cam_vetorcima );

  // Configura a matriz de visão no dispositivo renderizador
  g_device->SetTransform( D3DTS_VIEW, &g_mtxVisao );

  // ***************************************************************************
  // Argumentos de configuração da matriz de projeção
  // aspecto dos gráficos
  float aspecto = (float)   g_xtela / g_ytela;
  // campo de visão
  float campo_visao = D3DX_PI / 4;
  // Trapézio de visualização da câmera ( Frustrum )
  float corte_perto = 1.0f;
  float corte_longe = 1000.0f;

  // Configura a matriz de projeção
  D3DXMatrixPerspectiveFovLH( &g_mtxProj, campo_visao, aspecto,
    corte_perto, corte_longe);

  // Configura a matriz de projeção no dispositivo renderizador
  g_device->SetTransform( D3DTS_PROJECTION, &g_mtxProj );

} // inicializar_Camera().fim


void config_janelaTexto( char *texto)
{
  // Pega o texto atual da janela
  char temp_txt[80];
  GetWindowText (hJanela, temp_txt, 80);

  // Configura apenas se o texto de entrada for diferente
  // do texto que está na janela
  // Isto é para evitar um efeito visual desagradável na barra
  // de título da janela.
  if (strcmp (temp_txt, texto))
    SetWindowText (hJanela, texto);

} // config_janelaTexto().fim

void criarMaterial(D3DMATERIAL9 *mtl, D3DCOLORVALUE cvCor )
{
  // Limpa a estrutura
  ZeroMemory( mtl, sizeof(D3DMATERIAL9)   );

  // Configura cor ambiente e difusa
  mtl->Ambient =  cvCor;
  mtl->Diffuse =  cvCor;

} // criarMaterial().fim

void desenhar_Cortina( Propriedades3d *props )
{
  // Vamos inicializar as matrizes para um valor neutro
  D3DXMatrixIdentity( &obj_rot );
  D3DXMatrixIdentity( &obj_pos );
  D3DXMatrixIdentity( &mtxCombinada );

  // Configura rotação do objeto 3d
  D3DXMatrixRotationYawPitchRoll(&obj_rot,
    props->rot.y,
    props->rot.x,
    props->rot.z);

  // Ajusta posição do objeto 3d;
  D3DXMatrixTranslation(&obj_pos,
    props->pos.x, props->pos.y, props->pos.z);

  // Tranfere posição e rotação para o mundo
  D3DXMatrixMultiply (&mtxCombinada, &obj_rot, &obj_pos);

  // Configura matriz mundo para o dispositivo renderizador
  g_device->SetTransform( D3DTS_WORLD, &mtxCombinada );

  // Prepara e aplica uma material no objeto 3d
  criarMaterial( &g_material, props->cor);
  g_device->SetMaterial (&g_material);
  g_device->SetTexture (0, texCortina);

  // Argumentos da função DrawIndexedPrimitiveUP()
  UINT   nPasso     =  sizeof(CustomVertex_PositionTextured);

  // Renderiza o quad
  g_device->DrawIndexedPrimitiveUP( D3DPT_TRIANGLELIST,
    0, 4, 2, &g_Indices, D3DFMT_INDEX16, &g_Verts, nPasso);

} // desenhar_Cortina()

void desenhar_Quad(Propriedades3d *props )
{
  // Atualiza o ângulo
  g_angulo += 0.01f;

  // Vamos inicializar as matrizes para um valor neutro
  D3DXMatrixIdentity( &obj_rot );
  D3DXMatrixIdentity( &obj_pos );
  D3DXMatrixIdentity( &obj_esc );
  D3DXMatrixIdentity( &mtxCombinada );

  // Configura rotação do objeto 3d
  D3DXMatrixRotationYawPitchRoll(&obj_rot,
    props->rot.y,
    props->rot.x,
    props->rot.z + g_angulo);

  // Ajusta posição do objeto 3d;
  D3DXMatrixTranslation(&obj_pos,
    props->pos.x, props->pos.y, props->pos.z);

  // Tranfere posição e rotação para o mundo
  D3DXMatrixScaling (&obj_esc, 1.0f, 1.0f, 1.0f);

  // Produz a matriz combina com as matrizes parciais
  mtxCombinada = obj_rot * obj_pos;

  // Configura matriz mundo para o dispositivo renderizador
  g_device->SetTransform( D3DTS_WORLD, &mtxCombinada );

  // Prepara e aplica uma material na caixa
  criarMaterial( &g_material, props->cor);
  g_device->SetMaterial (&g_material);
  g_device->SetTexture(0, texQuad);

  // Argumentos da função DrawIndexedPrimitiveUP()
  UINT   nPasso     =  sizeof(CustomVertex_PositionTextured);

  // Renderiza o quad
  g_device->DrawIndexedPrimitiveUP( D3DPT_TRIANGLELIST,
    0, 4, 2, &g_Indices, D3DFMT_INDEX16, &g_Verts, nPasso);

} // desenhar_Quad().fim


//-----------------------------------------------------------------------------
// Projeto: prj_Alpha02 - arquivo: entrada.cpp
// Esta aplicação mostra os efeitos de alpha blending
// com um objeto texturizado
// Produzido por www.gameprog.com.br
//-----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include "motor.h"

// Variável global da classe da janela
char sclasseJanela[ ] = "cls_directx";

// Dimensões da janela
int g_xtela = 640;
int g_ytela = 480;

// alça da janela
HWND hJanela;

int WINAPI WinMain (HINSTANCE app_instancia, HINSTANCE app_anterior,
                    LPSTR sComando,int nExibir) {

  // Estrutura de recepção das mensagens
  MSG mensagem;

  // Estrutura de descrição da janela
  WNDCLASSEX wcls;

  // Estrutura que descreve a janela
  wcls.hInstance = app_instancia;
  wcls.lpszClassName = sclasseJanela;
  wcls.lpfnWndProc = processaJanela;
  wcls.style = CS_HREDRAW | CS_VREDRAW;
  wcls.cbSize = sizeof (WNDCLASSEX);

  // O cursor e os ícones da aplicação são default
  wcls.hIcon   = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hIconSm = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hCursor = LoadCursor (NULL, IDC_ARROW);

  // Aplicação sem menu
  wcls.lpszMenuName = NULL;

  // Nada de espaço extra atrelado a classe da janela (wcls)
  wcls.cbClsExtra = 0;

  // Nada de espaço extra atrelado a janela
  wcls.cbWndExtra = 0;

  // Cor default da janela
  wcls.hbrBackground = ( HBRUSH) COLOR_BACKGROUND;

  // Registra a janela e retorna se esta operação falhar
  int status = RegisterClassEx (&wcls);
  if(status == 0)  {
  MessageBox(NULL, "Registro falhou!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Com a classe criada pode-se criar a janela
  DWORD estiloExtra = 0;
  const char janelaTitulo[] = "prj_Alpha02";
  DWORD controleEstilo = WS_EX_TOPMOST | WS_SYSMENU | WS_MINIMIZEBOX;
  int xpos = 160;
  int ypos = 120;
  HWND hjanelaPai = HWND_DESKTOP;
  HMENU sem_menu = NULL;
  LPVOID dadoExtra = NULL;

  // Cria a janela
  hJanela = CreateWindowEx(estiloExtra, sclasseJanela, janelaTitulo,
    controleEstilo, xpos, xpos,  g_xtela, g_ytela, hjanelaPai, sem_menu,
    app_instancia, dadoExtra );

  // Verifica se janela foi criada
  if(hJanela == NULL)  {
  MessageBox(NULL, "Falha na criação da janela!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Essa variável recebe informação de erro do Directx
  HRESULT hr;
  // Inicia o Direct3D
  hr = initGfx ( hJanela );

  // Encerre a aplicação se houve falha
  if(FAILED (hr) ) {
    MessageBox (hJanela,
      "Direct3D: falha na inicialização", "WinMain()", MB_OK);
    UnregisterClass( sclasseJanela, wcls.hInstance);
    return E_FAIL;
  } // endif

  // Mostra a janela
  ShowWindow(hJanela, nExibir);
  UpdateWindow(hJanela );

  // Rode a bombeamento de mensagens até GetMessage() retornar 0
  while (GetMessage(&mensagem, NULL, 0, 0))
  {
    // Traduz mensagem de tecla virtual em mensagem de caracteres
    TranslateMessage( &mensagem );

    // Despacha a mensagem para a função  processaJanela */
    DispatchMessage( &mensagem );
  } // endwhile

  // O valor de retorno é zero(0) passado por PostQuitMessage()
  UnregisterClass( sclasseJanela, wcls.hInstance);
  return mensagem.wParam;
} // WinMain().fim



 index
<<
>>

Produzido por Gameprog: Jair Pereira - Agosto/2014 ©
gameprog.br@gmail.com
http://www.gameprog.com.br
