03.4 Mistura de cor (Blending) - Parte 1/2
1.1 Visão geral

Geralmente cada pixel da forma entrante vai encontrar  um  backbuffer
já  preenchido  por  uma  cor  do estado anterior do backbuffer ou de
formas previamente  lá  desenhadas.  Em  resumo, a cor do pixel final
vai  surgir da relação da cor do pixel entrante com a cor do pixel do
backbuffer que já está lá e nesta relação a configuração de  blending
determina quem prevalesce tal como o pixel entrante ou o pixel que já
estava no frame buffer ou ainda uma mistura  de  ambos.  Naturalmente
fazem  parte  desse  jogo  todos  os participantes que influenciam na
cor dos pixels como a textura, a luz, o material e o aspecto alpha da
cor.

Uma simples equação de mistura de cor é dada dessa forma:

corPixelFinal = corPixelEntrante + corPixelCorrente

corPixelFinal    é a cor final do pixel.

corPixelEntrante é a cor do pixel entrante que já sofreu colorimento
                 da textura com sua filtragem e impacto da luz.

corPixelCorrente é a cor que já está no backbuffer ou frame buffer.

Na equação simples a cor final foi produzida  pela operação de adição
mas é comum também a utilização de outras operações como  divisão  ou
multiplicação.

A  equação  simples  é  só  para dar uma idéia básica do processo. Na
equação  final   há   dois   fatores   matemáticos  que  controlam  o
equilíbrio  da  mistura  de cor que pode tender para o pixel entrante
ou  para  o  pixel  corrente  conforme a configuração de seus valores:

corFinal = (corEntrante * fatorFonte) + ( corCorrente * fatorDestino)

O controle dos integrantes dessa equação  reside  na  sua  aplicação.
Quando você limpa inicialmente o backbuffer  com  uma  cor,  você  já
instala  nesse  momento  uma  corCorrente.    Quando  você  pensa  em
renderizar  um  teapot  amarelo você está premeditando a corEntrante;
quando  você  finalizou  a  renderização  do  teapot  você produziu a
corFinal que tornou-se a corCorrente do momento. Este jogo de mistura
de  cor pode ficar um pouco mais complicado de se controlar na medida
em  que  sua  aplicação vai envolvendo mais luzes, texturas e objetos
para produzir a imagem final do frame.

Para a configuração dos fatores de mistura fonte e destino  o directx
oferece essas opções que foram organizadas numa array de  strings  na
aplicação de exemplo desse tópico:
	char *mensagem[] =
	{
		"prj_Alpha01: 0. *** Não usado! ***       ",
		"prj_Alpha01: 1. D3DBLEND_ZERO            ",
		"prj_Alpha01: 2. D3DBLEND_ONE             ",
		"prj_Alpha01: 3. D3DBLEND_SRCCOLOR        ",
		"prj_Alpha01: 4. D3DBLEND_INVSRCCOLOR     ",
		"prj_Alpha01: 5. D3DBLEND_SRCALPHA        ",
		"prj_Alpha01: 6. D3DBLEND_INVSRCALPHA     ",
		"prj_Alpha01: 7. D3DBLEND_DESTALPHA       ",
		"prj_Alpha01: 8. D3DBLEND_INVDESTALPHA    ",
		"prj_Alpha01: 9. D3DBLEND_DESTCOLOR       ",
		"prj_Alpha01: 10. D3DBLEND_INVDESTCOLOR   ",
		"prj_Alpha01: 11. D3DBLEND_SRCALPHASAT    ",
		"prj_Alpha01: 12. D3DBLEND_BOTHSRCALPHA   ",
		"prj_Alpha01: 13. D3DBLEND_BOTHINVSRCALPHA",
		"prj_Alpha01: 14. D3DBLEND_BLENDFACTOR    ",
		"prj_Alpha01: 15. D3DBLEND_INVBLENDFACTOR ",
	};

Os valores alistados acima estão na enumeração D3DBLEND do directx
e são configurados dessa forma conforme esse código de exemplo:

g_device->SetRenderState(D3DRS_SRCBLEND, D3DBLEND_SRCALPHA);
Configura o fator de mistura da cor entrante ( fatorFonte )

g_device->SetRenderState(D3DRS_DESTBLEND, D3DBLEND_INVSRCALPHA);
Configura o fator de mistura da cor corrente ( fatorDestino )

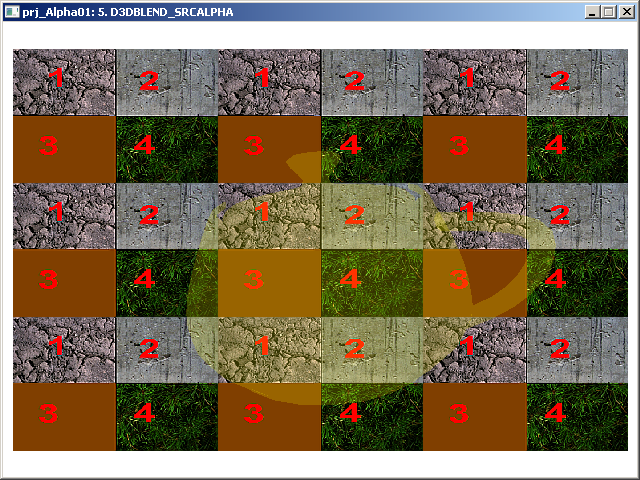

Nossa  aplicação  de  exemplo  testa  todas  as opções da lista acima
através da variável temporizador que assume um valor diferente  dessa
lista a cada 4 segundos. Esse teste permite uma melhor assimilação do
impacto visual causado pelas diferentes  configurações  de  blending.

Observando   a   aplicação  em  execução  podemos  visualizar  várias
aplicações úteis para este recurso de blending:  produção de sombras,
iluminação especial, efeitos de fantasmas e outros  efeitos  visuais.
Adiantamos  que  na  produção  de  sombras  ou  espelhamentos é comum
renderizar  o  mesmo  objeto  duas  vezes, com a segunda renderização
representando a sombra ou a imagem espelhada configurada adequadamente
para ter o aspecto visual de sombra ou de reflexo.

1.2 Estrutura principal da aplicação
Arquivo: motor.cpp

inicializar_Textura()
	carrega a textura via D3DXCreateTextureFromFile()

initGfx()
	chama inicializar_Textura() para montar o contexto de texturização.
	chama montar_Geometria() para montar o quadrado texturizado.
	chama inicializar_Camera() para a configuração inicial da câmera.
	Configura iluminação

montar_Geometria()
	Define coordenadas de texturas nomeadas.
	Faz a montagem do quadrado texturizado.

desenhar_Quad()
	Prepara matrizes de rotação e posicionamento.
	Combina posicionamento e rotação na matriz de mundo local.
	joga matriz mundo no dispositivo renderizador.
	configura material, textura e endereçamento, formato de vértice.
	renderiza o quad com DrawIndexedPrimitiveUP()

desenharObjeto()
	prepara matrizes de rotação e posicionamento.
	atualiza ângulo de rotação
	combina posicionamento e rotação na matriz de mundo local.
	joga matriz mundo no dispositivo renderizador.
	configura material
	renderiza o teapot com DrawSubset(0)


renderizar_Geometria()
	Declara o formato de vértice utilizado:
			CustomVertex_PositionTextured_Format.

	O temporizador seleciona um modo de mistura de
			cor diferente a cada quatro segundos.

	desliga blending
	chama desenhar_Quad() para renderizar o quad (quadrilátero)

	liga blending
	chama desenharObjeto() para renderizar o teapot na configuração
			de blending selecionada


2.1 Aspectos globais - Arquivo: motor.h
//-----------------------------------------------------------------------------
// Projeto: prj_Alpha01 - Arquivo: motor.h
// Esta aplicação mostra os efeitos de mistura de cor (blending)
// Produzido por www.gameprog.com.br
//-----------------------------------------------------------------------------
#ifndef motor_h
  #define motor_h

// Estrutura para guardar a coordenada de textura
struct TexCoord
{
      // Coordenada de textura
      float tu, tv;

      // Construtor default
      TexCoord() {}

      TexCoord( float _tu, float _tv)
      {
        // Configura coordenada textura
        tu = _tu;
        tv =_tv;
      }
}; // fim da estrutura TexCoord

// Estrutura para guardar cor, posição e rotação do objeto 3d
struct Propriedades3d
{
  D3DXVECTOR3 pos;
  D3DXVECTOR3 rot;
  D3DCOLORVALUE cor;
};


// Definição do formato de vértice utilizado por esta aplicação
#define CustomVertex_PositionTextured_Format(D3DFVF_XYZ | D3DFVF_TEX1)


// Estrutura de vértice customizado
struct CustomVertex_PositionTextured
{
  // Posição do vértice
  float x, y, z;

  // Coordenada da textura
  float tu, tv;

  // Construtor default
  CustomVertex_PositionTextured() {}

  CustomVertex_PositionTextured( float _x, float _y, float _z, TexCoord texcoord)
  {
    // Configura posição
    x = _x;
    y = _y;
    z = _z;

    // Configura textura
    tu = texcoord.tu;
    tv = texcoord.tv;
  } // fim do construtor

}; // fim da estrutura CustomVertex_PositionTextured


  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Essa função monta formas geométricas
  void montar_Geometria (void);

  // Renderiza os vértices em formas geométricas
  void renderizar_Geometria (void);

  // Inicializa a textura
  void inicializar_Textura(void);

  // Inicializa a câmera
  void inicializar_Camera(void);

  // Configura o texto da janela
  void config_janelaTexto( char *texto);

  // Desenha um objeto 3d
  void desenharObjeto ( ID3DXMesh *obj3d, Propriedades3d *props);

  // Cria um material com a cor especificada
  void criarMaterial(D3DMATERIAL9 *mtl, D3DCOLORVALUE cvCor );

  // Desenha um quadrilátero (quad)
  void desenhar_Quad( Propriedades3d *props );

  //  Declaração da função que atende as mensagens da janela
 LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam);

#endif

// Estrutura para guardar cor, posição e rotação do objeto 3d
struct Propriedades3d
{
  D3DXVECTOR3 pos;
  D3DXVECTOR3 rot;
  D3DCOLORVALUE cor;
};
Esta estrutura vai auxiliar no posicionamento, rotação e  na produção
da cor do material dos objetos 3d da cena.

void renderizar_Geometria (void);
Essa função vai coordenar a renderização dos objetos com configuração
adequada de blending para o quadrilátero (quad) e o teapot.

void desenharObjeto ( ID3DXMesh *obj3d, Propriedades3d *props);
void desenhar_Quad( Propriedades3d *props );
Estas funções têm o mesmo objetivo e são muito semelhantes no código
fonte com pequenas variações no código para acomodar  as  diferenças
particulares de renderização do quad e  do  teapot.   Por exemplo, o
método  DrawSubset(0) do teapot se encarrega de renderizá-lo fazendo
internamente  toda  a  configuração  necessária para isso que inclui
ajuste de formato de vértice, ajuste de vertexbuffer etc.

2.2 Aspectos globais - Arquivo: motor.cpp
IDirect3DTexture9*   g_Textura = NULL;

// Material para o objeto 3d
D3DMATERIAL9 g_material;

// Interface do objeto 3d
ID3DXMesh *g_objeto3d = NULL;

// Recipiente de cor, rotação e posição do objeto
Propriedades3d g_props;

// Controla o ângulo de rotação do objeto 3d
float g_angulo = 0.0f;

// Variáveis para cores com rgba expressado em float's
D3DCOLORVALUE cvBranco   = { 1.0f, 1.0f, 1.0f, 1.0f };
D3DCOLORVALUE cvAmarelo  = { 1.0f, 1.0f, 0.0f, 1.0f };

// Constante para cores
const DWORD dwBranco = 0xFFFFFFFF;

// Velocidade de giro do teapot
float velocidade = 0.02f;

// Controla mudanças periódicas na configuração de blending
UINT temporizador = 0;

IDirect3DTexture9*   g_Textura = NULL;
Esta é a interface para manipulação da única textura dessa aplicação.

D3DMATERIAL9 g_material;
Esta estrutura servirá para configurar o material dos objetos.

ID3DXMesh *g_objeto3d = NULL;
Este  objeto  é  utilizado para conter o objeto 3d  teapot  que  será
criado.

Propriedades3d g_props;
Esta estrutura vai auxiliar no posicionamento,  rotação e produção do
material do quad e do teapot.

float g_angulo = 0.0f;
float velocidade = 0.02f;
Estas variáveis controlam a rotação dinâmica dada ao teapot.

D3DCOLORVALUE cvBranco   = { 1.0f, 1.0f, 1.0f, 1.0f };
D3DCOLORVALUE cvAmarelo  = { 1.0f, 1.0f, 0.0f, 1.0f };
Estas variáveis trazem as cores dos materiais que serão aplicados nos
objetos: amarelo para o teapot e branco para o quad.  O  canal  alpha
da  cor  causa  grande  impacto  visual  na  produção  de  efeitos de
transpararência quando aproveitado na configuração de blending.

const DWORD dwBranco = 0xFFFFFFFF;
Este é o branco que limpa inicialmente o backbuffer a cada frame.

UINT temporizador = 0;
Esta  variável  para  o  temporizador,   já conhecido  de  aplicações
anteriores,  participa  do  processo  de  trocar  a  configuração  de
blending a cada 4 segundos.

2.3 Inicialização da texturização
void inicializar_Textura(void)
{
  g_hr = D3DXCreateTextureFromFile (g_device,
    "\\gameprog\\gdkmedia\\bitmap\\textura2x2.png",
    &g_Textura);

  if (FAILED (g_hr))
  {
    MessageBox(NULL, "Falha: D3DXCreateTextureFromFile()",
      "inicializar_Textura()", MB_OK);
  } // endif

} // inicializar_Textura(void).fim



2.4 Inicialização do motor gráfico
// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se o objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Habilita o buffer de profundidade
  pps.EnableAutoDepthStencil = true;
  pps.AutoDepthStencilFormat = D3DFMT_D16;

  // Esse método transfere rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Monta o quad
  montar_Geometria();

  // Inicializa a textura
  inicializar_Textura();

  // Inicializa a câmera
  inicializar_Camera();

  // Configura luz ambiente
  g_device->SetRenderState (D3DRS_LIGHTING, true);
  g_device->SetRenderState( D3DRS_AMBIENT, D3DCOLOR_XRGB(255,250,250) );

  return S_OK;
} // initGfx().fim


Para a obtenção do resultado visual adequado a  luz  foi  configurada
dessa forma:
g_device->SetRenderState (D3DRS_LIGHTING, true);
A luz foi ativada porque o teapot traz informação de normais  no  seu
conjunto  de  vértices que combinada com a configuração do material e
da luz ambiente produz uma imagem final melhor.

g_device->SetRenderState( D3DRS_AMBIENT, D3DCOLOR_XRGB(255,250,250) );
Aqui a luz ambiente foi configurada para melhorar o  visual  do  quad
e do teapot.

2.5 Renderização da geometria
void renderizar_Geometria()
{
  // Mensagens para a barra de títulos da janela
  char *mensagem[] =
  {
    "prj_Alpha01: By Gameprog                 ",
    "prj_Alpha01: 1. D3DBLEND_ZERO            ",
    "prj_Alpha01: 2. D3DBLEND_ONE             ",
    "prj_Alpha01: 3. D3DBLEND_SRCCOLOR        ",
    "prj_Alpha01: 4. D3DBLEND_INVSRCCOLOR     ",
    "prj_Alpha01: 5. D3DBLEND_SRCALPHA        ",
    "prj_Alpha01: 6. D3DBLEND_INVSRCALPHA     ",
    "prj_Alpha01: 7. D3DBLEND_DESTALPHA       ",
    "prj_Alpha01: 8. D3DBLEND_INVDESTALPHA    ",
    "prj_Alpha01: 9. D3DBLEND_DESTCOLOR       ",
    "prj_Alpha01: 10. D3DBLEND_INVDESTCOLOR   ",
    "prj_Alpha01: 11. D3DBLEND_SRCALPHASAT    ",
    "prj_Alpha01: 12. D3DBLEND_BOTHSRCALPHA   ",
    "prj_Alpha01: 13. D3DBLEND_BOTHINVSRCALPHA",
    "prj_Alpha01: 14. D3DBLEND_BLENDFACTOR    ",
    "prj_Alpha01: 15. D3DBLEND_INVBLENDFACTOR ",
  };

  // Produz a cada quadro segundos um valor de 0 a 14.
  temporizador = ( clock() / 4000 ) % 15;
  // Soma mais um para evitar o zero e produzir o 15
  temporizador = temporizador + 1;

  // Configura o texto da janela
  config_janelaTexto (mensagem[temporizador]);

  // Fator de mistura para os modos 14 e 15 (cor vermelha)
  if (temporizador > 13)
    g_device->SetRenderState(D3DRS_BLENDFACTOR, 0xFFFF0000);

  // Desliga o uso de alpha blending para o quad
  g_device->SetRenderState(D3DRS_ALPHABLENDENABLE, false);

  // Configuração de material do quad
  cvBranco.a = 0.9f;
  g_props.cor = cvBranco;

  // Posição e rotação do teapot
  g_props.pos = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);
  g_props.rot = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);
  desenhar_Quad(&g_props);

  // ********* O próximo passo consiste em desenhar o teapot *********

  // Limpa a textura do dispositivo
  g_device->SetTexture (0, 0);

  // Cria o teapot se ele não existir
  if(g_objeto3d == NULL)  D3DXCreateTeapot (g_device, &g_objeto3d, NULL);

  // Faz a configuração de alpha blending fonte e destino
  // D3DBLEND_SRCALPHA na fonte é um boa opção para transparência
  g_device->SetRenderState(D3DRS_SRCBLEND, temporizador);
  g_device->SetRenderState(D3DRS_DESTBLEND, D3DBLEND_INVSRCALPHA);

  // Habilita o uso de alpha blending para o teapot
  g_device->SetRenderState(D3DRS_ALPHABLENDENABLE, true);

  // Configura a cor do material para amarelo
  cvAmarelo.a = 0.2f;
  g_props.cor = cvAmarelo;

  // Posição e rotação do teapot
  g_props.pos = D3DXVECTOR3 (0.0f, 0.0f, 1.0f);
  g_props.rot = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);

  // Desenha o teapot
  desenharObjeto( g_objeto3d, &g_props);

} // renderizar_Geometria().fim

char *mensagem[] = {
"prj_Alpha01: By Gameprog                 ",
"prj_Alpha01: 1. D3DBLEND_ZERO            ",
"prj_Alpha01: 2. D3DBLEND_ONE             ",
"prj_Alpha01: 3. D3DBLEND_SRCCOLOR        ",
"prj_Alpha01: 4. D3DBLEND_INVSRCCOLOR     ",
"prj_Alpha01: 5. D3DBLEND_SRCALPHA        ",
"prj_Alpha01: 6. D3DBLEND_INVSRCALPHA     ",
"prj_Alpha01: 7. D3DBLEND_DESTALPHA       ",
"prj_Alpha01: 8. D3DBLEND_INVDESTALPHA    ",
"prj_Alpha01: 9. D3DBLEND_DESTCOLOR       ",
"prj_Alpha01: 10. D3DBLEND_INVDESTCOLOR   ",
"prj_Alpha01: 11. D3DBLEND_SRCALPHASAT    ",
"prj_Alpha01: 12. D3DBLEND_BOTHSRCALPHA   ",
"prj_Alpha01: 13. D3DBLEND_BOTHINVSRCALPHA",
"prj_Alpha01: 14. D3DBLEND_BLENDFACTOR    ",
"prj_Alpha01: 15. D3DBLEND_INVBLENDFACTOR "};
Essa aqui é uma lista  de  strings  das  configurações  possíveis  de
blending que vão aparecer na barra  de  títulos  da  janela  conforme
estejam configuradas pela variável temporizador.

temporizador = ( clock() / 4000 ) % 15; temporizador = temporizador + 1;
Essa linha produz um valor de 1 a 15 com intervalo de 4 segundos entre
cada mudança.

if (temporizador > 13) g_device->SetRenderState(D3DRS_BLENDFACTOR, 0xFFFF0000);
Esta linha especifica uma cor, a cor vermelha neste caso,  como fator
de  blending  que  é  utilizada  nos  modos   D3DBLEND_BLENDFACTOR  e
D3DBLEND_INVBLENDFACTOR para definir a cor fonte.

g_device->SetRenderState(D3DRS_ALPHABLENDENABLE, false);
Esta linha desliga  o  uso  de  alpha  blending  para  o  quad.  Isso
simplifica  a  percepção inicial  do  funcionamento  do  processo  de
mistura de cor pois a aplicação fica focada na mistura do teapot  que
está entrando com o quad que já está no backbuffer.

cvBranco.a = 0.9f; g_props.cor = cvBranco;
Aqui  é  a  configuração  do  material  do  quad.   O  impacto  dessa
configuração é melhor percebido apenas se o uso de alpha blending for
habilitado com teste de alterações no aspecto alpha  desse  material.

g_props.pos = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);
g_props.rot = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);
desenhar_Quad(&g_props);
Aqui  o  quad  é  renderizado sem rotação  na  posição de  origem  do
mundo 3d.

// ********* O próximo passo consiste em desenhar o teapot *********
Muitos efeitos especiais como sombra ou espelhamento para citar apenas
esses dois  mais  conhecidos  são  produzidos  em   vários  passos de
renderização nos bastidores da aplicação. O complicado disso  é ficar
atento ao jogo das configurações  necessárias  dos  estados  em  cada
passo  e  visualizar parcialmente  como  está  o  backbuffer em  cada
passo para dar o passo seguinte com conhecimento de causa.  Pois bem,
até esse momento o quad está  renderizado  no  backbuffer e o próximo
passo agora é habilitar o uso  de  alpha  blending, configurar o modo
de mistura e finalmente renderizar o teapot.

g_device->SetTexture (0, 0);
O teapot não vai usar textura por isso ela é desligada.

if(g_objeto3d == NULL)  D3DXCreateTeapot (g_device, &g_objeto3d, NULL);
Aqui criamos o teapot e esse código é executado apenas uma vez.

g_device->SetRenderState(D3DRS_SRCBLEND, temporizador);
Aqui nessa linha o fator  de  mistura  do  pixel  entrante  ou  fonte
referido  pelo  estado  D3DRS_SRCBLEND é configurado com  o valor que
está  na  variável temporizador que assume a cada quatro segundos uma
outra configuração possível.

g_device->SetRenderState(D3DRS_DESTBLEND, D3DBLEND_INVSRCALPHA);
Aqui nessa linha o fator de mistura do  pixel corrente que já está no
backbuffer referido  pelo  estado D3DRS_DESTBLEND é configurado com o
valor   D3DBLEND_INVSRCALPHA   que   vai   aproveitar  o  inverso  da
configuração alpha do material  do  teapot.   Por exemplo, se o canal
alpha estiver a 20%, essa configuração vai ser  então  80%  ou  0.8f;
o inverso é dado pela subtração (1.0f - cvAmarelo.a).

g_device->SetRenderState(D3DRS_ALPHABLENDENABLE, true);
Aqui habilitamos o uso de alpha blending para a renderização do teapot.

cvAmarelo.a = 0.2f;
g_props.cor = cvAmarelo;
Configuramos o material do teapot com uma atenção especial  no  canal
alpha.

g_props.pos = D3DXVECTOR3 (0.0f, 0.0f, 1.0f);
g_props.rot = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);
desenharObjeto( g_objeto3d, &g_props);
Aqui renderizamos o teapot na frente do quad que vai ser afetado pela
configuração de blending.

2.6 Renderização do teapot
void desenharObjeto ( ID3DXMesh *obj3d, Propriedades3d *props)
{

  // Matrizes para controlar posição e rotação do objeto 3d
  D3DXMATRIX obj_rot;
  D3DXMATRIX obj_pos;

  // Matriz para combinar todas as transformações do objeto 3d
  D3DXMATRIX mtxCombinada;

  // Vamos inicializar as matrizes para um valor neutro
  D3DXMatrixIdentity( &obj_rot );
  D3DXMatrixIdentity( &obj_pos );
  D3DXMatrixIdentity( &mtxCombinada );

  // Atualiza ângulo de rotação
  g_angulo += velocidade;

  if (g_angulo > 6.28f)  velocidade = -velocidade;
  if (g_angulo < -6.28f)  velocidade = -velocidade;

  // Configura rotação do objeto 3d
  D3DXMatrixRotationYawPitchRoll(&obj_rot,
    props->rot.y + g_angulo,
    props->rot.x + g_angulo,
    props->rot.z);

  // Ajusta posição do objeto 3d;
  D3DXMatrixTranslation(&obj_pos,
    props->pos.x, props->pos.y, props->pos.z);

  // Tranfere posição e rotação para o mundo
  D3DXMatrixMultiply (&mtxCombinada, &obj_rot, &obj_pos);

  // Configura matriz mundo para o dispositivo renderizador
  g_device->SetTransform( D3DTS_WORLD, &mtxCombinada );

  // Prepara e aplica uma material no objeto 3d
  criarMaterial( &g_material, props->cor);
  g_device->SetMaterial (&g_material);

  // Renderiza o mesh
  obj3d->DrawSubset(0);

} // desenharObjeto().fim

D3DXMATRIX obj_rot;
D3DXMATRIX obj_pos;
Estas matrizes parciais vão receber a rotação e posição do objeto 3d.

D3DXMATRIX mtxCombinada;
Esta matriz é a matriz mundo do objeto 3d; nela vão ser combinados
rotação e posicionamento do objeto 3d.

D3DXMatrixIdentity( &obj_rot );
D3DXMatrixIdentity( &obj_pos );
D3DXMatrixIdentity( &mtxCombinada );
Aqui todas as matrizes são configuradas com um fator de neutralidade
das matrizes que é a matriz identidade.

g_angulo += velocidade;
Aqui o ângulo de rotação é atualizado.

if (g_angulo > 6.28f)  velocidade = -velocidade;
if (g_angulo < -6.28f)  velocidade = -velocidade;
Aqui a rotação ganha um inversão para a direção oposta caso  o objeto
3d  tenha  dado  uma  volta  completa ( 360º  ou 6.28f  em  radianos ).

D3DXMatrixRotationYawPitchRoll(&obj_rot,
props->rot.y + g_angulo,
props->rot.x + g_angulo,
props->rot.z);
Aqui a matriz de rotação do objeto é preparada.

D3DXMatrixTranslation(&obj_pos,
props->pos.x, props->pos.y, props->pos.z);
Aqui a matriz de posicionamento do objeto é preparada.

D3DXMatrixMultiply (&mtxCombinada, &obj_rot, &obj_pos);
Aqui a matriz final do objeto com rotação e posicionamento é preparada.

g_device->SetTransform( D3DTS_WORLD, &mtxCombinada );
Na sequência a matriz mundo do renderizador é configurada com a matriz
final do objeto 3d.

criarMaterial( &g_material, props->cor);
g_device->SetMaterial (&g_material);
Aqui ocorre a preparação e configuração do material do objeto 3d.

obj3d->DrawSubset(0);
E finalmente o método DrawSubset(0) renderiza o objeto 3d.

2.7 Renderização do quad
Segue abaixo a listagem da função desenhar_Quad() na  qual  o  código
de uso das matrizes foi explicado na função desenharObjeto().

void desenhar_Quad( Propriedades3d *props )
{
  // Matrizes para controlar posição e rotação do objeto 3d
  D3DXMATRIX obj_rot;
  D3DXMATRIX obj_pos;

  // Matriz para combinar todas as transformações do objeto 3d
  D3DXMATRIX mtxCombinada;

  // Vamos inicializar as matrizes para um valor neutro
  D3DXMatrixIdentity( &obj_rot );
  D3DXMatrixIdentity( &obj_pos );
  D3DXMatrixIdentity( &mtxCombinada );


  // Configura rotação do objeto 3d
  D3DXMatrixRotationYawPitchRoll(&obj_rot,
    props->rot.y,
    props->rot.x,
    props->rot.z);

  // Ajusta posição do objeto 3d;
  D3DXMatrixTranslation(&obj_pos,
    props->pos.x, props->pos.y, props->pos.z);

  // Tranfere posição e rotação para o mundo
  D3DXMatrixMultiply (&mtxCombinada, &obj_rot, &obj_pos);

  // Configura matriz mundo para o dispositivo renderizador
  g_device->SetTransform( D3DTS_WORLD, &mtxCombinada );

  // Prepara e aplica uma material no objeto 3d
  criarMaterial( &g_material, cvBranco);
  g_device->SetMaterial (&g_material);
  g_device->SetTexture (0, g_Textura);

  // Argumentos da função DrawIndexedPrimitiveUP()
  UINT   nVerticeInicial = 0;
  UINT   nVerticeQtd   = 4;
  UINT   nContagemPrim  = 2;
  UINT   nPasso     =  sizeof(CustomVertex_PositionTextured);

  // Declara o formato de vértice utilizado pela  aplicação
  g_device->SetFVF( CustomVertex_PositionTextured_Format);

  // Configura modo de textura
  g_device->SetSamplerState(0, D3DSAMP_ADDRESSU, D3DTADDRESS_WRAP);
  g_device->SetSamplerState(0, D3DSAMP_ADDRESSV, D3DTADDRESS_WRAP);

  // Renderiza o quad
  g_device->DrawIndexedPrimitiveUP( D3DPT_TRIANGLELIST,
    nVerticeInicial, nVerticeQtd, nContagemPrim, &g_Indices,
    D3DFMT_INDEX16, &g_Verts, nPasso);

} // desenhar_Quad()

3. Código fonte do projeto de exemplo: prj_Alpha01


//-----------------------------------------------------------------------------
// Projeto: prj_Alpha01 - Arquivo: motor.h
// Esta aplicação mostra os efeitos de mistura de cor (blending)
// Produzido por www.gameprog.com.br
//-----------------------------------------------------------------------------
#ifndef motor_h
  #define motor_h

// Estrutura para guardar a coordenada de textura
struct TexCoord
{
      // Coordenada de textura
      float tu, tv;

      // Construtor default
      TexCoord() {}

      TexCoord( float _tu, float _tv)
      {
        // Configura coordenada textura
        tu = _tu;
        tv =_tv;
      }
}; // fim da estrutura TexCoord

// Estrutura para guardar cor, posição e rotação do objeto 3d
struct Propriedades3d
{
  D3DXVECTOR3 pos;
  D3DXVECTOR3 rot;
  D3DCOLORVALUE cor;
};

// Definição do formato de vértice utilizado por esta aplicação
#define CustomVertex_PositionTextured_Format(D3DFVF_XYZ | D3DFVF_TEX1)

// Estrutura de vértice customizado
struct CustomVertex_PositionTextured
{
  // Posição do vértice
  float x, y, z;

  // Coordenada da textura
  float tu, tv;

  // Construtor default
  CustomVertex_PositionTextured() {}

  CustomVertex_PositionTextured( float _x, float _y, float _z, TexCoord texcoord)
  {
    // Configura posição
    x = _x;
    y = _y;
    z = _z;

    // Configura textura
    tu = texcoord.tu;
    tv = texcoord.tv;
  } // fim do construtor

}; // fim da estrutura CustomVertex_PositionTextured

  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Essa função monta formas geométricas
  void montar_Geometria (void);

  // Renderiza os vértices em formas geométricas
  void renderizar_Geometria (void);

  // Inicializa a textura
  void inicializar_Textura(void);

  // Inicializa a câmera
  void inicializar_Camera(void);

  // Configura o texto da janela
  void config_janelaTexto( char *texto);

  // Desenha um objeto 3d
  void desenharObjeto ( ID3DXMesh *obj3d, Propriedades3d *props);

  // Cria um material com a cor especificada
  void criarMaterial(D3DMATERIAL9 *mtl, D3DCOLORVALUE cvCor );

  // Desenha um quadrilátero (quad)
  void desenhar_Quad( Propriedades3d *props );

  //  Declaração da função que atende as mensagens da janela
 LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam);
#endif


// -----------------------------------------------------------------------------
// Projeto: prj_Alpha01 - arquivo: motor.cpp
// Esta aplicação mostra os efeitos de mistura de cor (blending)
// Produzido por www.gameprog.com.br
// -----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include <time.h>
#include "motor.h"

// Inclui as bibliotecas do Direct3D
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

// Variáveis globais
// Representa o dispositivo Direct3D
LPDIRECT3D9             g_Direct3d = NULL;

// Representa o dispositivo Renderizador
IDirect3DDevice9*       g_device = NULL;

// Matrizes de configuração da câmera
// Matriz de mundo
D3DXMATRIX g_mtxMundo;
// Matriz de visão
D3DXMATRIX g_mtxVisao;
// Matriz de projeção
D3DXMATRIX g_mtxProj;

IDirect3DTexture9*   g_Textura = NULL;

// Material para o objeto 3d
D3DMATERIAL9 g_material;

// Interface do objeto 3d
ID3DXMesh *g_objeto3d = NULL;

// Recipiente de cor, rotação e posição do objeto
Propriedades3d g_props;

// Controla o ângulo de rotação do objeto 3d
float g_angulo = 0.0f;

// Variáveis para cores com rgba expressado em float's
D3DCOLORVALUE cvBranco   = { 1.0f, 1.0f, 1.0f, 1.0f };
D3DCOLORVALUE cvAmarelo  = { 1.0f, 1.0f, 0.0f, 1.0f };

// Constante para cores
const DWORD dwBranco = 0xFFFFFFFF;

// Velocidade de giro do teapot
float velocidade = 0.02f;

// Controla mudanças periódicas na configuração de blending
UINT temporizador = 0;

// Essa variável recebe informação de erro do Directx
HRESULT g_hr = 0;

// Tamanho da janela
extern int g_xtela;
extern int g_ytela;
extern HWND hJanela;

// Memória para os vértices
CustomVertex_PositionTextured g_Verts[4 ];

// Buffer de índices - indica a ordem de conexão dos vértices
WORD g_Indices[6] = {  0, 1, 2,   2, 3, 0 };


void inicializar_Textura(void)
{
  g_hr = D3DXCreateTextureFromFile (g_device,
    "\\gameprog\\gdkmedia\\bitmap\\textura2x2.png",
    &g_Textura);

  if (FAILED (g_hr))
  {
    MessageBox(NULL, "Falha: D3DXCreateTextureFromFile()",
      "inicializar_Textura()", MB_OK);
  } // endif

} // inicializar_Textura(void).fim


// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se o objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Habilita o buffer de profundidade
  pps.EnableAutoDepthStencil = true;
  pps.AutoDepthStencilFormat = D3DFMT_D16;

  // Esse método transfere rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Monta o quad
  montar_Geometria();

  // Inicializa a textura
  inicializar_Textura();

  // Inicializa a câmera
  inicializar_Camera();

  // Configura luz ambiente
  g_device->SetRenderState (D3DRS_LIGHTING, true);
  g_device->SetRenderState( D3DRS_AMBIENT, D3DCOLOR_XRGB(255,250,250) );

  return S_OK;
} // initGfx().fim


void montar_Geometria(void)
{
  // cima-esquerda
  TexCoord cimaEsq( 0.0f, 0.0f);
  // cima-direita
  TexCoord cimaDir( 3.0f, 0.0f);
  // baixo-esquerda
  TexCoord baixoEsq ( 0.0f, 3.0f);
  // baixo-direita
  TexCoord baixoDir ( 3.0f, 3.0f);

  // Posicionamento de profundidade
  float zpos = 0.9f;

  // Configuração normal dos vértices com coordenadas de textura
  g_Verts[0] = CustomVertex_PositionTextured(  2.20f,  1.50f, zpos, cimaEsq);
  g_Verts[1] = CustomVertex_PositionTextured( -2.20f,  1.50f, zpos, cimaDir);
  g_Verts[2] = CustomVertex_PositionTextured( -2.20f, -1.50f, zpos, baixoDir);
  g_Verts[3] = CustomVertex_PositionTextured(  2.20f, -1.50f, zpos, baixoEsq);

} //  montar_Geometria().fim


void renderizar_Geometria()
{
  // Mensagens para a barra de títulos da janela
  char *mensagem[] =
  {
    "prj_Alpha01: By Gameprog                 ",
    "prj_Alpha01: 1. D3DBLEND_ZERO            ",
    "prj_Alpha01: 2. D3DBLEND_ONE             ",
    "prj_Alpha01: 3. D3DBLEND_SRCCOLOR        ",
    "prj_Alpha01: 4. D3DBLEND_INVSRCCOLOR     ",
    "prj_Alpha01: 5. D3DBLEND_SRCALPHA        ",
    "prj_Alpha01: 6. D3DBLEND_INVSRCALPHA     ",
    "prj_Alpha01: 7. D3DBLEND_DESTALPHA       ",
    "prj_Alpha01: 8. D3DBLEND_INVDESTALPHA    ",
    "prj_Alpha01: 9. D3DBLEND_DESTCOLOR       ",
    "prj_Alpha01: 10. D3DBLEND_INVDESTCOLOR   ",
    "prj_Alpha01: 11. D3DBLEND_SRCALPHASAT    ",
    "prj_Alpha01: 12. D3DBLEND_BOTHSRCALPHA   ",
    "prj_Alpha01: 13. D3DBLEND_BOTHINVSRCALPHA",
    "prj_Alpha01: 14. D3DBLEND_BLENDFACTOR    ",
    "prj_Alpha01: 15. D3DBLEND_INVBLENDFACTOR ",
  };

  // Produz a cada quadro segundos um valor de 0 a 14.
  temporizador = ( clock() / 4000 ) % 15;
  // Soma mais um para evitar o zero e produzir o 15
  temporizador = temporizador + 1;

  // Configura o texto da janela
  config_janelaTexto (mensagem[temporizador]);

  // Fator de mistura para os modos 14 e 15 (cor vermelha)
  if (temporizador > 13)
    g_device->SetRenderState(D3DRS_BLENDFACTOR, 0xFFFF0000);

  // Desliga o uso de alpha blending para o quad
  g_device->SetRenderState(D3DRS_ALPHABLENDENABLE, false);

  // Configuração de material do quad
  cvBranco.a = 0.9f;
  g_props.cor = cvBranco;

  // Posição e rotação do teapot
  g_props.pos = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);
  g_props.rot = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);
  desenhar_Quad(&g_props);

  // ********* O próximo passo consiste em desenhar o teapot *********
  // Limpa a textura do dispositivo
  g_device->SetTexture (0, 0);

  // Cria o teapot se ele não existir
  if(g_objeto3d == NULL)  D3DXCreateTeapot (g_device, &g_objeto3d, NULL);

  // Faz a configuração de alpha blending fonte e destino
  // D3DBLEND_SRCALPHA na fonte é um boa opção para transparência
  g_device->SetRenderState(D3DRS_SRCBLEND, temporizador);
  g_device->SetRenderState(D3DRS_DESTBLEND, D3DBLEND_INVSRCALPHA);

  // Habilita o uso de alpha blending para o teapot
  g_device->SetRenderState(D3DRS_ALPHABLENDENABLE, true);

  // Configura a cor do material para amarelo
  cvAmarelo.a = 0.2f;
  g_props.cor = cvAmarelo;

  // Posição e rotação do teapot
  g_props.pos = D3DXVECTOR3 (0.0f, 0.0f, 1.0f);
  g_props.rot = D3DXVECTOR3 (0.0f, 0.0f, 0.0f);

  // Desenha o teapot
  desenharObjeto( g_objeto3d, &g_props);

} // renderizar_Geometria().fim


//  Esta função é chamada por DispatchMessage()
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam)
{
  switch (mensagem)
  {
  case WM_DESTROY:
    // Coloca uma mensagem WM_QUIT na fila de mensagem
    Limpar();
    PostQuitMessage (0);
    break;

  case WM_KEYDOWN:
    if (wParam == VK_ESCAPE)
    {
      Limpar();
      PostQuitMessage( 0);
    } // endif
    break;

    // Essa mensagem vai ocorrer a todo momento
  case WM_PAINT:
    // Renderiza a cena
    Renderizar();
    // Invalida a tela para chamar WM_PAINT novamente
    InvalidateRect( hJanela, NULL, false);
    break;

    // Processamento default de mensagens não tratada pela aplicação
  default:
    return DefWindowProc (hJanela, mensagem, wParam, lParam);
  } // endswitch

  return 0;
} // processaJanela().fim

// Limpar() -  Libera todos os objetos previamente inicializados
// -----------------------------------------------------------------------------
VOID Limpar()
{

  // Libera o objeto 3d
  if( g_objeto3d != NULL)  g_objeto3d->Release();

  // Libera a textura
  if (g_Textura != NULL)  g_Textura->Release();

  // Libera o dispositivo gráfico
  if( g_device != NULL)  g_device->Release();

  // Libera o motor do Direct3D
  if( g_Direct3d != NULL)  g_Direct3d->Release();

  // Limpa os ponteiros
  g_Direct3d = NULL;
  g_device  = NULL;
  g_Textura  = NULL;
  g_objeto3d  = NULL;

} // Limpar().fim


// -----------------------------------------------------------------------------
// Renderizar() - Desenha a cena
// -----------------------------------------------------------------------------
VOID Renderizar()
{
  // Retorne se o dispositivo estiver nulo
  if( g_device == NULL)  return;

  // Limpa o backbuffer com uma cor branca
  g_device->Clear( 0, NULL, D3DCLEAR_TARGET | D3DCLEAR_ZBUFFER, dwBranco, 1.0f, 0);

  // Começa a cena
  if( SUCCEEDED( g_device->BeginScene() ) )
  {

    // Vamos renderizar a geometria
    renderizar_Geometria();

    // Finalizando a cena
    g_device->EndScene();
  } // endif

  // Apresenta o conteúdo do backbuffer na tela
  g_device->Present( NULL, NULL, NULL, NULL);

} // Renderizar().fim


void inicializar_Camera(void)
{
  // ***************************************************************************
  // Inicializa todas as matrizes para elemento neutro
  D3DXMatrixIdentity( &g_mtxMundo );
  D3DXMatrixIdentity( &g_mtxVisao );
  D3DXMatrixIdentity( &g_mtxProj );

  // ***************************************************************************
  // Configura a matriz de mundo no dispositivo renderizador
  g_device->SetTransform( D3DTS_WORLD, &g_mtxMundo );

  // ***************************************************************************
  // Dados para a configuração da matriz de visualização
  // Aonde está a câmera? - posição da câmera
  D3DXVECTOR3 cam_pos (0.0f, 0.0f, 5.0f);
  // Para aonde a câmera está apontada ou olhando? Alvo da câmera
  D3DXVECTOR3 cam_alvo (0.0f, 0.0f, 0);
  // A câmera está de cabeça pra baixo? - orientação da câmera
  D3DXVECTOR3 cam_vetorcima (0.0f, 1.0f, 0.0f);

  // Configura a matriz de visão
  D3DXMatrixLookAtLH( &g_mtxVisao, &cam_pos, &cam_alvo, &cam_vetorcima );

  // Configura a matriz de visão no dispositivo renderizador
  g_device->SetTransform( D3DTS_VIEW, &g_mtxVisao );

  // ***************************************************************************
  // Argumentos de configuração da matriz de projeção
  // aspecto dos gráficos
  float aspecto = (float)   g_xtela / g_ytela;
  // campo de visão
  float campo_visao = D3DX_PI / 4;
  // Trapézio de visualização da câmera ( Frustrum )
  float corte_perto = 1.0f;
  float corte_longe = 1000.0f;

  // Configura a matriz de projeção
  D3DXMatrixPerspectiveFovLH( &g_mtxProj, campo_visao, aspecto,
    corte_perto, corte_longe);

  // Configura a matriz de projeção no dispositivo renderizador
  g_device->SetTransform( D3DTS_PROJECTION, &g_mtxProj );

} // inicializar_Camera().fim


void config_janelaTexto( char *texto)
{
  // Pega o texto atual da janela
  char temp_txt[80];
  GetWindowText(hJanela, temp_txt, 80);

  // Configura apenas se o texto de entrada for diferente
  // do texto que está na janela
  // Isto é para evitar um efeito visual desagradável na barra
  // de título da janela.
  if (strcmp (temp_txt, texto))
    SetWindowText (hJanela, texto);

} // config_janelaTexto().fim


void desenharObjeto ( ID3DXMesh *obj3d, Propriedades3d *props)
{

  // Matrizes para controlar posição e rotação do objeto 3d
  D3DXMATRIX obj_rot;
  D3DXMATRIX obj_pos;

  // Matriz para combinar todas as transformações do objeto 3d
  D3DXMATRIX mtxCombinada;

  // Vamos inicializar as matrizes para um valor neutro
  D3DXMatrixIdentity( &obj_rot );
  D3DXMatrixIdentity( &obj_pos );
  D3DXMatrixIdentity( &mtxCombinada );

  // Atualiza ângulo de rotação
  g_angulo += velocidade;

  if (g_angulo > 6.28f)  velocidade = -velocidade;
  if (g_angulo < -6.28f)  velocidade = -velocidade;

  // Configura rotação do objeto 3d
  D3DXMatrixRotationYawPitchRoll(&obj_rot,
    props->rot.y + g_angulo,
    props->rot.x + g_angulo,
    props->rot.z);

  // Ajusta posição do objeto 3d;
  D3DXMatrixTranslation(&obj_pos,
    props->pos.x, props->pos.y, props->pos.z);

  // Tranfere posição e rotação para o mundo
  D3DXMatrixMultiply (&mtxCombinada, &obj_rot, &obj_pos);

  // Configura matriz mundo para o dispositivo renderizador
  g_device->SetTransform( D3DTS_WORLD, &mtxCombinada );

  // Prepara e aplica uma material no objeto 3d
  criarMaterial( &g_material, props->cor);
  g_device->SetMaterial (&g_material);

  // Renderiza o mesh
  obj3d->DrawSubset(0);

} // desenharObjeto().fim


void criarMaterial(D3DMATERIAL9 *mtl, D3DCOLORVALUE cvCor )
{
  // Limpa a estrutura
  ZeroMemory( mtl, sizeof(D3DMATERIAL9)   );

  // Configura cor ambiente e difusa
  mtl->Ambient =  cvCor;
  mtl->Diffuse =  cvCor;

} // criarMaterial().fim


void desenhar_Quad( Propriedades3d *props )
{
  // Matrizes para controlar posição e rotação do objeto 3d
  D3DXMATRIX obj_rot;
  D3DXMATRIX obj_pos;

  // Matriz para combinar todas as transformações do objeto 3d
  D3DXMATRIX mtxCombinada;

  // Vamos inicializar as matrizes para um valor neutro
  D3DXMatrixIdentity( &obj_rot );
  D3DXMatrixIdentity( &obj_pos );
  D3DXMatrixIdentity( &mtxCombinada );


  // Configura rotação do objeto 3d
  D3DXMatrixRotationYawPitchRoll(&obj_rot,
    props->rot.y,
    props->rot.x,
    props->rot.z);

  // Ajusta posição do objeto 3d;
  D3DXMatrixTranslation(&obj_pos,
    props->pos.x, props->pos.y, props->pos.z);

  // Tranfere posição e rotação para o mundo
  D3DXMatrixMultiply (&mtxCombinada, &obj_rot, &obj_pos);

  // Configura matriz mundo para o dispositivo renderizador
  g_device->SetTransform( D3DTS_WORLD, &mtxCombinada );

  // Prepara e aplica uma material no objeto 3d
  criarMaterial( &g_material, cvBranco);
  g_device->SetMaterial (&g_material);
  g_device->SetTexture (0, g_Textura);

  // Argumentos da função DrawIndexedPrimitiveUP()
  UINT   nVerticeInicial = 0;
  UINT   nVerticeQtd   = 4;
  UINT   nContagemPrim  = 2;
  UINT   nPasso     =  sizeof(CustomVertex_PositionTextured);

  // Declara o formato de vértice utilizado pela  aplicação
  g_device->SetFVF( CustomVertex_PositionTextured_Format);

  // Configura modo de textura
  g_device->SetSamplerState(0, D3DSAMP_ADDRESSU, D3DTADDRESS_WRAP);
  g_device->SetSamplerState(0, D3DSAMP_ADDRESSV, D3DTADDRESS_WRAP);

  // Renderiza o quad
  g_device->DrawIndexedPrimitiveUP( D3DPT_TRIANGLELIST,
    nVerticeInicial, nVerticeQtd, nContagemPrim, &g_Indices,
    D3DFMT_INDEX16, &g_Verts, nPasso);

} // desenhar_Quad()


//-----------------------------------------------------------------------------
// Projeto: prj_Alpha01 - arquivo: entrada.cpp
// Esta aplicação mostra os efeitos de mistura de cor (blending)
// Produzido por www.gameprog.com.br
//-----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include "motor.h"

// Variável global da classe da janela
char sclasseJanela[ ] = "cls_directx";

// Dimensões da janela
int g_xtela = 640;
int g_ytela = 480;

// alça da janela
HWND hJanela;

int WINAPI WinMain (HINSTANCE app_instancia, HINSTANCE app_anterior,
                    LPSTR sComando,int nExibir) {

  // Estrutura de recepção das mensagens
  MSG mensagem;

  // Estrutura de descrição da janela
  WNDCLASSEX wcls;

  // Estrutura que descreve a janela
  wcls.hInstance = app_instancia;
  wcls.lpszClassName = sclasseJanela;
  wcls.lpfnWndProc = processaJanela;
  wcls.style = CS_HREDRAW | CS_VREDRAW;
  wcls.cbSize = sizeof (WNDCLASSEX);

  // O cursor e os ícones da aplicação são default
  wcls.hIcon   = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hIconSm = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hCursor = LoadCursor (NULL, IDC_ARROW);

  // Aplicação sem menu
  wcls.lpszMenuName = NULL;

  // Nada de espaço extra atrelado a classe da janela (wcls)
  wcls.cbClsExtra = 0;

  // Nada de espaço extra atrelado a janela
  wcls.cbWndExtra = 0;

  // Cor default da janela
  wcls.hbrBackground = ( HBRUSH) COLOR_BACKGROUND;

  // Registra a janela e retorna se esta operação falhar
  int status = RegisterClassEx (&wcls);
  if(status == 0)  {
  MessageBox(NULL, "Registro falhou!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Com a classe criada pode-se criar a janela
  DWORD estiloExtra = 0;
  const char janelaTitulo[] = "prj_Alpha01";
  DWORD controleEstilo = WS_OVERLAPPED | WS_SYSMENU | WS_MINIMIZEBOX;
  int xpos = 160;
  int ypos = 120;
  HWND hjanelaPai = HWND_DESKTOP;
  HMENU sem_menu = NULL;
  LPVOID dadoExtra = NULL;

  // Cria a janela
  hJanela = CreateWindowEx(estiloExtra, sclasseJanela, janelaTitulo,
    controleEstilo, xpos, xpos,  g_xtela, g_ytela, hjanelaPai, sem_menu,
    app_instancia, dadoExtra );

  // Verifica se janela foi criada
  if(hJanela == NULL)  {
  MessageBox(NULL, "Falha na criação da janela!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Essa variável recebe informação de erro do Directx
  HRESULT hr;
  // Inicia o Direct3D
  hr = initGfx ( hJanela );

  // Encerre a aplicação se houve falha
  if(FAILED (hr) ) {
    MessageBox (hJanela,
      "Direct3D: falha na inicialização", "WinMain()", MB_OK);
    UnregisterClass( sclasseJanela, wcls.hInstance);
    return E_FAIL;
  } // endif

  // Mostra a janela
  ShowWindow(hJanela, nExibir);
  UpdateWindow(hJanela );

  // Rode a bombeamento de mensagens até GetMessage() retornar 0
  while (GetMessage(&mensagem, NULL, 0, 0))
  {
    // Traduz mensagem de tecla virtual em mensagem de caracteres
    TranslateMessage( &mensagem );

    // Despacha a mensagem para a função  processaJanela */
    DispatchMessage( &mensagem );
  } // endwhile

  // O valor de retorno é zero(0) passado por PostQuitMessage()
  UnregisterClass( sclasseJanela, wcls.hInstance);
  return mensagem.wParam;
} // WinMain().fim



 index
<<
>>

Produzido por Gameprog: Jair Pereira - Agosto/2014 ©
gameprog.br@gmail.com
http://www.gameprog.com.br
