03.2 Quadrado texturizado
1.1 Visão geral

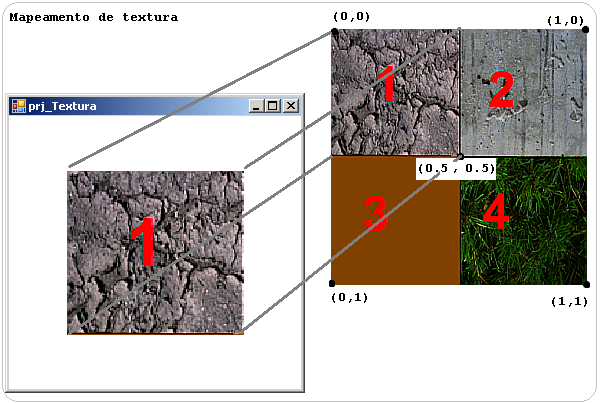

O processo de texturizar  consiste  em  mapear  a  textura  sobre  os
vértices do polígono formado. A coordenada (x,y) da textura é chamada
de (u,v) com u correspondente à x e v correspondente à y.

As coordenadas de mapeamento de textura são expressas pelo tipo float
e variam  de  0.0f  a  1.0f que equivalem a percentuais de largura ou
altura da imagem.

Por exemplo, no eixo x (expresso por u), zero (0) quer dizer extremo
canto esquerdo e 1.0f extremo canto direito. No eixo y (v), zero (0)
quer dizer extremo canto superior e 1.0f extremo canto inferior. E o
valor 0.5f refere-se à metade do caminho. No processo de texturizar,
a  coordenada de textura  é  associada  ao  vértice  e  isso demanda
naturalmente um formato de vértice que aceite as coordenadas (u, v).

É interessante notar que essa forma de associar textura aos vértices,
através de float's que representam percentuais da largura  ou  altura
da imagem o directx consegue assim trabalhar com imagens de  qualquer
tamanho para a textura.  Porém, para melhor performance da aplicação,
utilize texturas quadradas com dimensões  em  potências  da  base  2,
por exemplo 128x128, 256x256 etc.  Isso  agiliza  processos  internos
do directx.

1.2 Estrutura principal da aplicação
Arquivo: motor.cpp

inicializar_Textura()
	carrega a textura via D3DXCreateTextureFromFile()
	configura alguns estados de texturização

initGfx()
	chama inicializar_Textura() para montar o contexto de texturização
	chama montar_Geometria() para montar os quadrados texturizados
	chama inicializar_Camera() para a configuração inicial da câmera.

montar_Geometria()
	Define coordenadas de texturas nomeadas

	Faz a montagem de cinco quadrados texturizados com cada um tendo
		diferentes coordenadas de textura.

	Define um ponteiro para cada quadrado texturizado


renderizar_Geometria()
	Declara o formato de vértice utilizado:
			CustomVertex_PositionTextured_Format

	O temporizador seleciona um quadrado texturizado diferente a cada segundo

	Renderiza o quadrado selecionado com g_device->DrawIndexedPrimitiveUP()

Limpar()
	Libera a textura utilizada
	Libera dispositivo renderizador
	Libera objeto Direct3d
	Configura os ponteiros para NULL


2.1.1 Aspectos globais - Arquivo: motor.h
// Projeto: prj_Textura - Arquivo: motor.h
// Esse projeto ilustra como renderizar um quadrado com textura
// Produzido por www.gameprog.com.br
#ifndef motor_h
  #define motor_h

 // Inclui as bibliotecas do Direct3D
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

// Estrutura para suportar coordenadas de textura
struct TexCoord
  {
    // Coordenada de textura
    float tu, tv;

    // Construtor default
    TexCoord() {}

    TexCoord( float _tu, float _tv)
    {
      // Configura coordenada de textura
      tu = _tu;
      tv =_tv;
    }
  }; // fim da estrutura TexCoord

// Estrutura de vértice customizado
struct CustomVertex_PositionTextured
{
  // Posição do vértice
  float x, y, z;

  // Coordenada de textura
  float tu, tv;

  // Construtor default
  CustomVertex_PositionTextured() {}

  CustomVertex_PositionTextured( float _x, float _y, float _z, TexCoord texcoord)
  {
    // Configura posição
    x = _x;
    y = _y;
    z = _z;

    // Configura coordenada de textura
    tu = texcoord.tu;
    tv = texcoord.tv;
  }
}; // fim da estrutura CustomVertex_PositionTextured


// Definição do formato de vértice utilizado por esta aplicação
#define CustomVertex_PositionTextured_Format(D3DFVF_XYZ | D3DFVF_TEX1)

  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Essa função monta formas geométricas
  void montar_Geometria (void);

  // Renderiza os vértices em formas geométricas
  void renderizar_Geometria (void);

  // Inicializa a textura
  void inicializar_Textura(void);

  // Inicializa a câmera
  void inicializar_Camera(void);

  //  Declaração da função que atende as mensagens da janela
 LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
    WPARAM wParam, LPARAM lParam);
#endif


Estrutura para coordenadas de textura
// Estrutura para suportar coordenadas de textura
struct TexCoord
  {
    // Coordenada de textura
    float tu, tv;

    // Construtor default
    TexCoord() {}

    TexCoord( float _tu, float _tv)
    {
      // Configura coordenada de textura
      tu = _tu;
      tv =_tv;
    }
  }; // fim da estrutura TexCoord
 Esta pequena estrutura TexCoord foi desenvolvida para facilitar o
 trabalho  com  coordenadas  de  textura.   Os  elementos (tu, tv)
 representam naturalmente as coordenadas (u, v) de textura.


Estrutura para o vértice customizado com posição e coordenada de textura
// Estrutura de vértice customizado
struct CustomVertex_PositionTextured
{
  // Posição do vértice
  float x, y, z;

  // Coordenada de textura
  float tu, tv;

  // Construtor default
  CustomVertex_PositionTextured() {}

  CustomVertex_PositionTextured( float _x, float _y, float _z, TexCoord texcoord)
  {
    // Configura posição
    x = _x;
    y = _y;
    z = _z;

    // Configura coordenada de textura
    tu = texcoord.tu;
    tv = texcoord.tv;
  }
}; // fim da estrutura CustomVertex_PositionTextured
Esta estrutura de vértice customizado contém uma  estrutura  TexCoord
como elemento para suportar coordenadas de textura.


#define CustomVertex_PositionTextured_Format(D3DFVF_XYZ | D3DFVF_TEX1)
Essa macro define o formato de vértice utilizado por  esta  aplicação.

void Limpar();
Salientamos aqui que depois de liberar a interface utilizada com o
método Release() é importante reconfigurar o  ponteiro  como  NULL:
// Libera a textura
if (g_Textura != NULL) g_Textura->Release();
g_Textura  = NULL;
Utilize o NULL como filtro para evitar que  sua  aplicação  entre  em
pane  por  tentar  utilizar  uma  interface  que  já  foi  liberada.


void montar_Geometria (void);
Essa função monta cinco quadrados  texturizados  com  cada  um  deles
tendo coordenadas diferentes de  textura  produzindo  imagens  finais
diferentes.    Salientamos  que  com  a  compreensão  desse  exemplo,
utilizando os  recursos de textura é possível  construir  uma  classe
para manipulação de sprites com funcionalidades melhores  do  que  as
oferecidas pela interface do directx para isso.


void renderizar_Geometria (void);

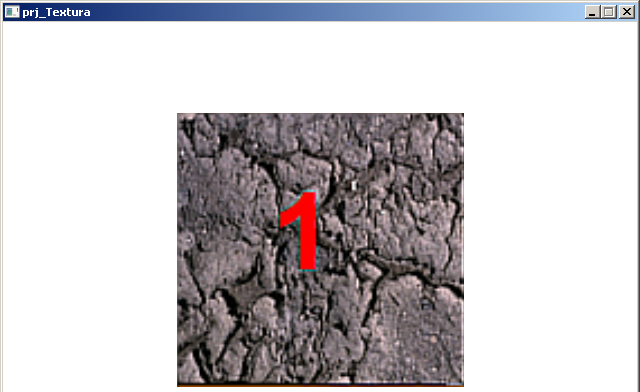

Essa função renderiza a cada segundo um quadrado com uma texturização
diferente.  Essa  variação  periódica  é  obtida  com o uso da função
clock() que retorna o tempo de operação da aplicação em milessegundos
que é convertido em segundos e restringido aos valores de 0  à  4, na
sequência com esse valor selecionando  o  recipiente  de  vértices  a
ser renderizado.


void inicializar_Textura(void);
Essa função carrega a textura do disco e inicializa o contexto geral
de texturização configurando alguns estados e instalando  a  textura
carregada no dispositivo renderizador.

2.1.2 Aspectos globais - Arquivo: motor.cpp
// Interface de textura
IDirect3DTexture9*   g_Textura = NULL;

// Controla a mudança periódica do quadrado texturizado
// com diferentes coordenadas de textura
UINT temporizador = 0;

// Memória para os vértices
CustomVertex_PositionTextured g_Verts1[4 ];
CustomVertex_PositionTextured g_Verts2[4 ];
CustomVertex_PositionTextured g_Verts3[4 ];
CustomVertex_PositionTextured g_Verts4[4 ];
CustomVertex_PositionTextured g_Verts5[4 ];

// Um ponteiro para cada conjunto de vértices
CustomVertex_PositionTextured *g_pVerts[5 ];

IDirect3DTexture9* g_Textura = NULL;
Declaramos nesta linha o único objeto textura que vai  ser  utilizado
por esta aplicação.

CustomVertex_PositionTextured g_Verts1[4];
// (...)
CustomVertex_PositionTextured g_Verts5[4];
Declaramos aqui cinco arrays  do  tipo  CustomVertex_PositionTextured
com  quatro  vértices   para  conter  cada  um  dos  cinco  quadrados
texturizados.

CustomVertex_PositionTextured *g_pVerts[5];
Na sequência é declarado uma array de ponteiros com um  elemento para
cada um dos recipientes de vértices criados na linha acima.

UINT temporizador = 0;
Esta variável aqui vai assumir valores de 0  à  4 e vai ser combinada
com g_pVerts na forma g_pVerts[temporizador] para produzir a variação
periódica do quadrado texturizado.

2.2 Inicialização do motor gráfico
// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se o objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Esse método transfere rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Monta vários quads (quadrados) com diferentes coordenadas
  // de textura
  montar_Geometria();

  // Carrega a textura do disco e configura alguns estados referentes.
  inicializar_Textura();

  // Configura a câmera
  inicializar_Camera();

  // Habilita a iluminação default
  g_device->SetRenderState (D3DRS_LIGHTING, false);

  return S_OK;
} // initGfx().fim

// Monta vários quads (quadrados) com diferentes coordenadas
// de textura
montar_Geometria();
// Carrega a textura do disco e configura alguns estados referentes.
inicializar_Textura();
Estas funções foram descritas de forma geral no subtópico acima 2.1.1
e serão melhor detalhadas em seus respectivos subtópicos particulares.

g_device->SetRenderState (D3DRS_LIGHTING, false);
Configuramos esse estado como false para permitir a iluminação default
provida pelo directx.

2.3 Montagem dos quadrados com textura
void montar_Geometria(void)
{
  // *** Coordenadas de texturas ***
  // cima-esquerda
  TexCoord cimaEsq( 0.0f, 0.0f);
  // cima-meio
  TexCoord cimaMeio( 0.5f, 0.0f);
  // cima-direita
  TexCoord cimaDir( 1.0f, 0.0f);
  // meio-direita
  TexCoord meioDir( 0.0f, 0.5f);
  // meio-meio
  TexCoord meioMeio( 0.5f, 0.5f);
  // meio-esquerda
  TexCoord meioEsq( 1.0f, 0.5f);
  // baixo-esquerda
  TexCoord baixoEsq ( 0.0f, 1.0f);
  // baixo-meio
  TexCoord baixoMeio ( 0.5f, 1.0f);
  // baixo-direita
  TexCoord baixoDir ( 1.0f, 1.0f);

  // Posicionamento de profundidade
  float zpos = 1.0f;

  // Configuração normal dos vértices com coordenadas de textura
  g_Verts1[0] = CustomVertex_PositionTextured( 1.0f,  1.0f, zpos, cimaEsq);
  g_Verts1[1] = CustomVertex_PositionTextured(-1.0f,  1.0f, zpos, cimaDir);
  g_Verts1[2] = CustomVertex_PositionTextured(-1.0f, -1.0f, zpos, baixoDir);
  g_Verts1[3] = CustomVertex_PositionTextured( 1.0f, -1.0f, zpos, baixoEsq);

  // Configuração normal dos vértices com coordenadas de textura
  g_Verts2[0] = CustomVertex_PositionTextured( 1.0f,  1.0f, zpos, cimaEsq);
  g_Verts2[1] = CustomVertex_PositionTextured(-1.0f,  1.0f, zpos, cimaMeio);
  g_Verts2[2] = CustomVertex_PositionTextured(-1.0f, -1.0f, zpos, meioMeio);
  g_Verts2[3] = CustomVertex_PositionTextured( 1.0f, -1.0f, zpos, meioDir);

  // Configuração normal dos vértices com coordenadas de textura
  g_Verts3[0] = CustomVertex_PositionTextured( 1.0f,  1.0f, zpos, cimaMeio);
  g_Verts3[1] = CustomVertex_PositionTextured(-1.0f,  1.0f, zpos, cimaDir);
  g_Verts3[2] = CustomVertex_PositionTextured(-1.0f, -1.0f, zpos, meioEsq);
  g_Verts3[3] = CustomVertex_PositionTextured( 1.0f, -1.0f, zpos, meioMeio);

  // Configuração normal dos vértices com coordenadas de textura
  g_Verts4[0] = CustomVertex_PositionTextured( 1.0f,  1.0f, zpos, meioDir);
  g_Verts4[1] = CustomVertex_PositionTextured(-1.0f,  1.0f, zpos, meioMeio);
  g_Verts4[2] = CustomVertex_PositionTextured(-1.0f, -1.0f, zpos, baixoMeio);
  g_Verts4[3] = CustomVertex_PositionTextured( 1.0f, -1.0f, zpos, baixoEsq);

  // Configuração normal dos vértices com coordenadas de textura
  g_Verts5[0] = CustomVertex_PositionTextured( 1.0f,  1.0f, zpos, meioMeio);
  g_Verts5[1] = CustomVertex_PositionTextured(-1.0f,  1.0f, zpos, meioEsq);
  g_Verts5[2] = CustomVertex_PositionTextured(-1.0f, -1.0f, zpos, baixoDir);
  g_Verts5[3] = CustomVertex_PositionTextured( 1.0f, -1.0f, zpos, baixoMeio);

  // Um ponteiro para cada conjunto de vértices
  g_pVerts[0] = &g_Verts1[0 ];
  g_pVerts[1] = &g_Verts2[0 ];
  g_pVerts[2] = &g_Verts3[0 ];
  g_pVerts[3] = &g_Verts4[0 ];
  g_pVerts[4] = &g_Verts5[0 ];

} //  montar_Geometria().fim


Coordenadas nomeadas de textura
// cima-esquerda
TexCoord cimaEsq( 0.0f, 0.0f);

// cima-direita
TexCoord cimaDir( 1.0f, 0.0f);

// baixo-direita
TexCoord baixoDir ( 1.0f, 1.0f);

// (...)

// baixo-esquerda
TexCoord baixoEsq ( 0.0f, 1.0f);
Produzimos várias coordenadas de texturas com a estrutura TexCoord
para  facilitar  o  mapeamento  da  textura em cada quadrado. Cada
coordenada  de  textura  representa  um  ponto  notável  referente
aos meios e extremidades da imagem carregada.


Montagem do quadrado texturizado
g_Verts1[0] = CustomVertex_PositionTextured( 1.0f,  1.0f, zpos, cimaEsq);
g_Verts1[1] = CustomVertex_PositionTextured(-1.0f,  1.0f, zpos, cimaDir);
g_Verts1[2] = CustomVertex_PositionTextured(-1.0f, -1.0f, zpos, baixoDir);
g_Verts1[3] = CustomVertex_PositionTextured( 1.0f, -1.0f, zpos, baixoEsq);
Esse  conjunto  de  vértices  com  essa  configuração  particular  de
coordenadas  de  textura  pertence  ao  primeiro  quadrado  que  traz
estampado em sua superfície o total da textura.  Os demais  quadrados
foram definidos de forma muito semelhante a  esta  amostra  comentada.


Guardando o endereço de cada recipiente de vértices
g_pVerts[0] = &g_Verts1[0];
g_pVerts[1] = &g_Verts2[0];
g_pVerts[2] = &g_Verts3[0];
g_pVerts[3] = &g_Verts4[0];
g_pVerts[4] = &g_Verts5[0];
Aqui em cada posição da array g_pVerts é estocado o endereço  inicial
de cada conjunto de vértices que produzem o seu  respectivo  quadrado
texturizado  de  forma  particular.   Depois,  colocando  a  variável
temporizador  como  índice  dessa  array  ocasiona  a cada segundo um
diferente buffer de vértices para o  método  DrawIndexedPrimitiveUP()
fazer o seu trabalho de renderização, produzindo assim a cada segundo
um quadrado texturizado de forma diferente.


2.4 Renderização do quadrado texturizado
void renderizar_Geometria()
{
  // Produz a cada segundo um valor de 0 a 4.
  temporizador = ( clock() / 1000 ) % 5;

  // Argumentos da função DrawIndexedPrimitiveUP()
  UINT   nVerticeInicial = 0;
  UINT   nVerticeQtd   = 4;
  UINT   nContagemPrim  = 2;
  UINT   nPasso     =  sizeof(CustomVertex_PositionTextured);

  // Declara o formato de vértice utilizado pela aplicação
  g_device->SetFVF( CustomVertex_PositionTextured_Format);

  g_device->DrawIndexedPrimitiveUP( D3DPT_TRIANGLELIST,
    nVerticeInicial, nVerticeQtd, nContagemPrim, &g_Indices,
    D3DFMT_INDEX16, g_pVerts[temporizador], nPasso);

} // renderizar_Geometria().fim

temporizador = ( clock() / 1000 ) % 5;
Esta linha simples faz o trabalho formidável  de  selecionar  a  cada
segundo um dos cinco recipientes diferentes de vértices  cada  um com
seu quadrado texturizado de forma particular.  Nesta  linha  o  valor
1000  representa  o  período  de  1  segundo  para gerar a mudança no
temporizador; se você quiser um período de dois segundos basta alterar
esse valor para 2000.   O valor 5 depois do operador módulus (%)  vai
restringir o valor máximo do temporizador dado pela subtração 5 - 1.


g_device->SetFVF( CustomVertex_PositionTextured_Format);
Configura o formato de vértice atual no dispositivo renderizador.


g_device->DrawIndexedPrimitiveUP( D3DPT_TRIANGLELIST,
nVerticeInicial, nVerticeQtd, nContagemPrim, &g_Indices,
D3DFMT_INDEX16, g_pVerts[temporizador], nPasso);
Renderiza finalmente os vértices resultando em um quadrado texturizado.

2.5 Inicialização da textura
void inicializar_Textura(void)
{
  g_hr = D3DXCreateTextureFromFile (g_device,
    "\\gameprog\\gdkmedia\\bitmap\\textura2x2.png",
    &g_Textura);

  if (FAILED (g_hr))
  {
    MessageBox(NULL, "Falha: D3DXCreateTextureFromFile()",
      "inicializar_Textura()", MB_OK);
  } // endif

  // Configura a textura no dispositivo
  g_device->SetTexture (0, g_Textura);

  // Corrige visualização blocada da textura - quando textura for
  // menor do que a superfície ( atuante nesta aplicação )
  g_device->SetSamplerState(0, D3DSAMP_MAGFILTER, D3DTEXF_LINEAR);

  // Corrige visualização blocada da textura - quando textura for
  // maior do que a superfície	( não atuante nesta aplicação )
  g_device->SetSamplerState(0, D3DSAMP_MINFILTER, D3DTEXF_LINEAR);

} // inicializar_Textura(void).fim

g_hr = D3DXCreateTextureFromFile (g_device,
"\\gameprog\\gdkmedia\\bitmap\\textura2x2.png", &g_Textura);
Esta linha carrega a imagem e produz um objeto textura.

g_device->SetTexture (0, g_Textura);
Esta linha configura a textura no dispositivo.  Para limpar a textura
do dispositivo passe o valor NULL no estágio a ser limpo. Por exemplo,
essa linha anula a textura do estágio 0:
g_device->SetTexture (0, NULL);
O estágio de textura é  um  canal  que  contém  uma textura  que pode
ser utilizado para efeitos especiais de mistura de texturas.

g_device->SetSamplerState(0, D3DSAMP_MAGFILTER, D3DTEXF_LINEAR);
g_device->SetSamplerState(0, D3DSAMP_MINFILTER, D3DTEXF_LINEAR);
Estas linhas fazem a correção visual da textura na ocasião em que a
textura aparece blocada ou pixelizada em função do  descompasso  do
tamanho da textura com o tamanho da área texturizada.

3. Código fonte do projeto de exemplo: prj_Textura


// Projeto: prj_Textura - Arquivo: motor.h
// Esse projeto ilustra como renderizar um quadrado com textura
// Produzido por www.gameprog.com.br
#ifndef motor_h
  #define motor_h

// Inclui as bibliotecas do Direct3D
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

// Estrutura para suportar coordenadas de textura
struct TexCoord
  {
      // Coordenada de textura
    float tu, tv;

    // Construtor default
    TexCoord() {}

    TexCoord( float _tu, float _tv)
    {
      // Configura coordenada de textura
      tu = _tu;
      tv =_tv;
    }
  }; // fim da estrutura TexCoord

// Estrutura de vértice customizado
struct CustomVertex_PositionTextured
{
  // Posição do vértice
  float x, y, z;

  // Coordenada de textura
  float tu, tv;

  // Construtor default
  CustomVertex_PositionTextured() {}

   CustomVertex_PositionTextured( float _x, float _y, float _z, TexCoord texcoord)
  {
    // Configura posição
    x = _x;
    y = _y;
    z = _z;

    // Configura coordenada de textura
    tu = texcoord.tu;
    tv = texcoord.tv;
  }

}; // fim da estrutura CustomVertex_PositionTextured


// Definição do formato de vértice utilizado por esta aplicação
#define CustomVertex_PositionTextured_Format(D3DFVF_XYZ | D3DFVF_TEX1)


  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();


  // Essa função monta formas geométricas
  void montar_Geometria (void);

  // Renderiza os vértices em formas geométricas
  void renderizar_Geometria (void);

  // Inicializa a textura
  void inicializar_Textura(void);

  // Inicializa a câmera
  void inicializar_Camera(void);


  //  Declaração da função que atende as mensagens da janela
 LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
    WPARAM wParam, LPARAM lParam);
#endif


// -----------------------------------------------------------------------------
// Projeto: prj_Textura - arquivo: motor.cpp
// Esse projeto ilustra como renderizar um quadrado com textura
// Produzido por www.gameprog.com.br
// -----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include "motor.h"

// Vamos usar a função clock() para produzir um temporizador
#include <time.h>

// Variáveis globais
// Representa o dispositivo Direct3D
LPDIRECT3D9             g_Direct3d = NULL;

// Representa o dispositivo Renderizador
IDirect3DDevice9*       g_device = NULL;

// Matrizes de configuração da câmera
// Matriz de mundo
D3DXMATRIX g_mtxMundo;
// Matriz de visão
D3DXMATRIX g_mtxVisao;
// Matriz de projeção
D3DXMATRIX g_mtxProj;

// Essa variável recebe informação de erro do Directx
HRESULT g_hr = 0;

// Tamanho da janela
extern int g_xtela;
extern int g_ytela;

// Constante para cores
const DWORD branco  = 0xFFFFFFFF;

// Buffer de índices - indica a ordem de conexão dos vértices
WORD g_Indices[6] = {  0, 1, 2,   2, 3, 0 };


// Interface de textura
IDirect3DTexture9*   g_Textura = NULL;

// Controla a mudança periódica do quadrado texturizado
// com diferentes coordenadas de textura
UINT temporizador = 0;


// Memória para os vértices
CustomVertex_PositionTextured g_Verts1[4 ];
CustomVertex_PositionTextured g_Verts2[4 ];
CustomVertex_PositionTextured g_Verts3[4 ];
CustomVertex_PositionTextured g_Verts4[4 ];
CustomVertex_PositionTextured g_Verts5[4 ];

// Um ponteiro para cada conjunto de vértices
CustomVertex_PositionTextured *g_pVerts[5 ];


// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se o objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Esse método transfere rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Monta vários quads (quadrados) com diferentes coordenadas
  // de textura
  montar_Geometria();

  // Carrega a textura do disco e configura alguns estados referentes.
  inicializar_Textura();

  // Configura a câmera
  inicializar_Camera();

  // Habilita a iluminação default
  g_device->SetRenderState (D3DRS_LIGHTING, false);

  return S_OK;
} // initGfx().fim


void montar_Geometria(void)
{
  // *** Coordenadas de texturas ***
  // cima-esquerda
  TexCoord cimaEsq( 0.0f, 0.0f);
  // cima-meio
  TexCoord cimaMeio( 0.5f, 0.0f);
  // cima-direita
  TexCoord cimaDir( 1.0f, 0.0f);
  // meio-direita
  TexCoord meioDir( 0.0f, 0.5f);
  // meio-meio
  TexCoord meioMeio( 0.5f, 0.5f);
  // meio-esquerda
  TexCoord meioEsq( 1.0f, 0.5f);
  // baixo-esquerda
  TexCoord baixoEsq ( 0.0f, 1.0f);
  // baixo-meio
  TexCoord baixoMeio ( 0.5f, 1.0f);
  // baixo-direita
  TexCoord baixoDir ( 1.0f, 1.0f);

  // Posicionamento de profundidade
  float zpos = 1.0f;

  // Configuração normal dos vértices com coordenadas de textura
  g_Verts1[0] = CustomVertex_PositionTextured( 1.0f,  1.0f, zpos, cimaEsq);
  g_Verts1[1] = CustomVertex_PositionTextured(-1.0f,  1.0f, zpos, cimaDir);
  g_Verts1[2] = CustomVertex_PositionTextured(-1.0f, -1.0f, zpos, baixoDir);
  g_Verts1[3] = CustomVertex_PositionTextured( 1.0f, -1.0f, zpos, baixoEsq);

  // Configuração normal dos vértices com coordenadas de textura
  g_Verts2[0] = CustomVertex_PositionTextured( 1.0f,  1.0f, zpos, cimaEsq);
  g_Verts2[1] = CustomVertex_PositionTextured(-1.0f,  1.0f, zpos, cimaMeio);
  g_Verts2[2] = CustomVertex_PositionTextured(-1.0f, -1.0f, zpos, meioMeio);
  g_Verts2[3] = CustomVertex_PositionTextured( 1.0f, -1.0f, zpos, meioDir);

  // Configuração normal dos vértices com coordenadas de textura
  g_Verts3[0] = CustomVertex_PositionTextured( 1.0f,  1.0f, zpos, cimaMeio);
  g_Verts3[1] = CustomVertex_PositionTextured(-1.0f,  1.0f, zpos, cimaDir);
  g_Verts3[2] = CustomVertex_PositionTextured(-1.0f, -1.0f, zpos, meioEsq);
  g_Verts3[3] = CustomVertex_PositionTextured( 1.0f, -1.0f, zpos, meioMeio);

  // Configuração normal dos vértices com coordenadas de textura
  g_Verts4[0] = CustomVertex_PositionTextured( 1.0f,  1.0f, zpos, meioDir);
  g_Verts4[1] = CustomVertex_PositionTextured(-1.0f,  1.0f, zpos, meioMeio);
  g_Verts4[2] = CustomVertex_PositionTextured(-1.0f, -1.0f, zpos, baixoMeio);
  g_Verts4[3] = CustomVertex_PositionTextured( 1.0f, -1.0f, zpos, baixoEsq);

  // Configuração normal dos vértices com coordenadas de textura
  g_Verts5[0] = CustomVertex_PositionTextured( 1.0f,  1.0f, zpos, meioMeio);
  g_Verts5[1] = CustomVertex_PositionTextured(-1.0f,  1.0f, zpos, meioEsq);
  g_Verts5[2] = CustomVertex_PositionTextured(-1.0f, -1.0f, zpos, baixoDir);
  g_Verts5[3] = CustomVertex_PositionTextured( 1.0f, -1.0f, zpos, baixoMeio);

  // Um ponteiro para cada conjunto de vértices
  g_pVerts[0] = &g_Verts1[0 ];
  g_pVerts[1] = &g_Verts2[0 ];
  g_pVerts[2] = &g_Verts3[0 ];
  g_pVerts[3] = &g_Verts4[0 ];
  g_pVerts[4] = &g_Verts5[0 ];

} //  montar_Geometria().fim


void renderizar_Geometria()
{
    // Produz a cada segundo um valor de 0 a 4.
  temporizador = ( clock() / 1000 ) % 5;

  // Argumentos da função DrawIndexedPrimitiveUP()
  UINT   nVerticeInicial = 0;
  UINT   nVerticeQtd   = 4;
  UINT   nContagemPrim  = 2;
  UINT   nPasso     =  sizeof(CustomVertex_PositionTextured);

  // Declara o formato de vértice utilizado pela aplicação
  g_device->SetFVF( CustomVertex_PositionTextured_Format);

  g_device->DrawIndexedPrimitiveUP( D3DPT_TRIANGLELIST,
    nVerticeInicial, nVerticeQtd, nContagemPrim, &g_Indices,
    D3DFMT_INDEX16, g_pVerts[temporizador], nPasso);

} // renderizar_Geometria().fim


//  Esta função é chamada por DispatchMessage()
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam)
{
  switch (mensagem)
  {
  case WM_DESTROY:
    // Coloca uma mensagem WM_QUIT na fila de mensagem
    Limpar();
    PostQuitMessage (0);
    break;

  case WM_KEYDOWN:
    if (wParam == VK_ESCAPE)
    {
      Limpar();
      PostQuitMessage( 0);
    } // endif
    break;

    // Essa mensagem vai ocorrer a todo momento
  case WM_PAINT:
    // Renderiza a cena
    Renderizar();
    // Invalida a tela para chamar WM_PAINT novamente
    InvalidateRect( hJanela, NULL, false);
    break;

    // Processamento default de mensagens não tratada pela aplicação
  default:
    return DefWindowProc (hJanela, mensagem, wParam, lParam);
  } // endswitch

  return 0;
} // processaJanela().fim

// Limpar() -  Libera todos os objetos previamente inicializados
// -----------------------------------------------------------------------------
VOID Limpar()
{
  // Libera a textura
  if (g_Textura != NULL)  g_Textura->Release();

  // Libera o dispositivo gráfico
  if( g_device != NULL)  g_device->Release();

  // Libera o motor do Direct3D
  if( g_Direct3d != NULL)  g_Direct3d->Release();

  // Limpando os ponteiros
  g_Direct3d = NULL;
  g_device  = NULL;
  g_Textura  = NULL;

} // Limpar().fim


// -----------------------------------------------------------------------------
// Renderizar() - Desenha a cena
// -----------------------------------------------------------------------------
VOID Renderizar()
{
  // Retorne se o dispositivo estiver nulo
  if( g_device == NULL)  return;

  // Limpa o backbuffer com uma cor branca
  g_device->Clear( 0, NULL, D3DCLEAR_TARGET, branco, 1.0f, 0);

  // Começa a cena
  if( SUCCEEDED( g_device->BeginScene() ) )
  {

    // Vamos renderizar a geometria
    renderizar_Geometria();

    // Finalizando a cena
    g_device->EndScene();
  } // endif

  // Apresenta o conteúdo do backbuffer na tela
  g_device->Present( NULL, NULL, NULL, NULL);

} // Renderizar().fim

void inicializar_Textura(void)
{
  g_hr = D3DXCreateTextureFromFile (g_device,
    "\\gameprog\\gdkmedia\\bitmap\\textura2x2.png",
    &g_Textura);

  if (FAILED (g_hr))
  {
    MessageBox(NULL, "Falha: D3DXCreateTextureFromFile()",
      "inicializar_Textura()", MB_OK);
  } // endif

  // Configura a textura no dispositivo
  g_device->SetTexture (0, g_Textura);

  // Corrige visualização blocada da textura - quando textura for
  // menor do que a superfície ( atuante nesta aplicação )
  g_device->SetSamplerState(0, D3DSAMP_MAGFILTER, D3DTEXF_LINEAR);

  // Corrige visualização blocada da textura - quando textura for
  // maior do que a superfície	( não atuante nesta aplicação )
  g_device->SetSamplerState(0, D3DSAMP_MINFILTER, D3DTEXF_LINEAR);

} // inicializar_Textura(void).fim

void inicializar_Camera(void)
{
  // ***************************************************************************
  // Inicializa todas as matrizes para elemento neutro
  D3DXMatrixIdentity( &g_mtxMundo );
  D3DXMatrixIdentity( &g_mtxVisao );
  D3DXMatrixIdentity( &g_mtxProj );

  // ***************************************************************************
  // Configura a matriz de mundo no dispositivo renderizador
  g_device->SetTransform( D3DTS_WORLD, &g_mtxMundo );

  // ***************************************************************************
  // Dados para a configuração da matriz de visualização
  // Aonde está a câmera? - posição da câmera
  D3DXVECTOR3 cam_pos (0.0f, 0.0f, 5.0f);
  // Para aonde a câmera está apontada ou olhando? Alvo da câmera
  D3DXVECTOR3 cam_alvo (0.0f, 0.0f, 0);
  // A câmera está de cabeça pra baixo? - orientação da câmera
  D3DXVECTOR3 cam_vetorcima (0.0f, 1.0f, 0.0f);

  // Configura a matriz de visão
  D3DXMatrixLookAtLH( &g_mtxVisao, &cam_pos, &cam_alvo, &cam_vetorcima );

  // Configura a matriz de visão no dispositivo renderizador
  g_device->SetTransform( D3DTS_VIEW, &g_mtxVisao );

  // ***************************************************************************
  // Argumentos de configuração da matriz de projeção
  // aspecto dos gráficos
  float aspecto = (float)   g_xtela / g_ytela;
  // campo de visão
  float campo_visao = D3DX_PI / 4;
  // Trapézio de visualização da câmera ( Frustrum )
  float corte_perto = 1.0f;
  float corte_longe = 1000.0f;

  // Configura a matriz de projeção
  D3DXMatrixPerspectiveFovLH( &g_mtxProj, campo_visao, aspecto,
    corte_perto, corte_longe);

  // Configura a matriz de projeção no dispositivo renderizador
  g_device->SetTransform( D3DTS_PROJECTION, &g_mtxProj );

} // inicializar_Camera().fim


//-----------------------------------------------------------------------------
// Projeto: prj_Textura - arquivo: entrada.cpp
// Esse projeto ilustra como renderizar um quadrado com textura
// Produzido por www.gameprog.com.br
//-----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include "motor.h"

// Variável global da classe da janela
char sclasseJanela[ ] = "cls_directx";

// Dimensões da janela
int g_xtela = 640;
int g_ytela = 480;

int WINAPI WinMain (HINSTANCE app_instancia, HINSTANCE app_anterior,
                    LPSTR sComando,int nExibir) {

  // alça da janela
  HWND hJanela;

  // Estrutura de recepção das mensagens
  MSG mensagem;

  // Estrutura de descrição da janela
  WNDCLASSEX wcls;

  // Estrutura que descreve a janela
  wcls.hInstance = app_instancia;
  wcls.lpszClassName = sclasseJanela;
  wcls.lpfnWndProc = processaJanela;
  wcls.style = CS_HREDRAW | CS_VREDRAW;
  wcls.cbSize = sizeof (WNDCLASSEX);

  // O cursor e os ícones da aplicação são default
  wcls.hIcon   = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hIconSm = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hCursor = LoadCursor (NULL, IDC_ARROW);

  // Aplicação sem menu
  wcls.lpszMenuName = NULL;

  // Nada de espaço extra atrelado a classe da janela (wcls)
  wcls.cbClsExtra = 0;

  // Nada de espaço extra atrelado a janela
  wcls.cbWndExtra = 0;

  // Cor default da janela
  wcls.hbrBackground = ( HBRUSH) COLOR_BACKGROUND;

  // Registra a janela e retorna se esta operação falhar
  int status = RegisterClassEx (&wcls);
  if(status == 0)  {
  MessageBox(NULL, "Registro falhou!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Com a classe criada pode-se criar a janela
  DWORD estiloExtra = 0;
  const char janelaTitulo[] = "prj_Textura";
  DWORD controleEstilo = WS_OVERLAPPED | WS_SYSMENU | WS_MINIMIZEBOX;
  int xpos = 160;
  int ypos = 120;
  HWND hjanelaPai = HWND_DESKTOP;
  HMENU sem_menu = NULL;
  LPVOID dadoExtra = NULL;

  // Cria a janela
  hJanela = CreateWindowEx(estiloExtra, sclasseJanela, janelaTitulo,
    controleEstilo, xpos, xpos,  g_xtela, g_ytela, hjanelaPai, sem_menu,
    app_instancia, dadoExtra );

  // Verifica se janela foi criada
  if(hJanela == NULL)  {
  MessageBox(NULL, "Falha na criação da janela!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Essa variável recebe informação de erro do Directx
  HRESULT hr;
  // Inicia o Direct3D
  hr = initGfx ( hJanela );

  // Encerre a aplicação se houve falha
  if(FAILED (hr) ) {
    MessageBox (hJanela,
      "Direct3D: falha na inicialização", "WinMain()", MB_OK);
    UnregisterClass( sclasseJanela, wcls.hInstance);
    return E_FAIL;
  } // endif

  // Mostra a janela
  ShowWindow(hJanela, nExibir);
  UpdateWindow(hJanela );

  // Rode a bombeamento de mensagens até GetMessage() retornar 0
  while (GetMessage(&mensagem, NULL, 0, 0))
  {
    // Traduz mensagem de tecla virtual em mensagem de caracteres
    TranslateMessage( &mensagem );

    // Despacha a mensagem para a função  processaJanela */
    DispatchMessage( &mensagem );
  } // endwhile

  // O valor de retorno é zero(0) passado por PostQuitMessage()
  UnregisterClass( sclasseJanela, wcls.hInstance);
  return mensagem.wParam;
} // WinMain().fim



 index
<<
>>

Produzido por Gameprog: Jair Pereira - Agosto/2014 ©
gameprog.br@gmail.com
http://www.gameprog.com.br
