03.1 Triângulo iluminado
1.1 Visão geral

Na computação gráfica de forma geral  o  processo de aplicação de luz
necessita de um ponto de apoio  que indique o local de entrada da luz
na superfície  a  ser  iluminada.   Esse ponto de apoio é chamado  de
normal e  matematicamente  é representado por um vetor 3d, geralmente
desenhado como um raio perpendicular entrando ou saindo da superfície.


Formato de vértice
Vamos  utilizar  na  aplicação  de  exemplo  o formato de vértice que
permite inserir a posição da normal para cada vértice.  Na ilustração
acima todos os  pontos  p0, p1, p2  recebem  o  ponto   g_normal  que
indica  a  posição da normal utilizada na iluminação do triângulo.  A
posição  g_normal  está  localizada  perto de  um  ponto  paralelo ou
perpendicular ao ponto central da face triângulo.

Geralmente as aplicações de modelagem 3d  já  exportam  junto  com  a
geometria do modelo 3d as  coordenadas das normais dos vértices,  mas
na ausência dessa informação o directx tem uma função para calculá-la.

Materiais
A iluminação básica da cena é uma combinação de dois fatores:  a  luz
em contato com o material da superfície a  ser  iluminada.  O directx
geralmente  possui  uma  coleção de luzes pré-existentes guardadas em
uma array de 6 a 8 luzes conforme os limites variáveis  das  diversas
placas de vídeo.   Essas luzes são configuradas  através da alteração
das propriedades contidas na estrutura D3DLIGHT9 que depois é passada
para o dispositivo renderizador.   A aplicação de materiais na cena é
realizada de forma semelhante através da configuração das propriedades
da estrutura D3DMATERIAL9.

Formato de cor
A composição da cor utilizada na configuração de luzes e materiais  é
feita através do preenchimento da  estrutura  D3DCOLORVALUE  na  qual
os  componentes rgba são expressos em percentuais entre 0.0f e  1.0f.
Certamente que depois, em algum processo interno,  estes  percentuais
são  multiplicados  pelo  valor  255  para se chegar no valor real do
componente de cor.

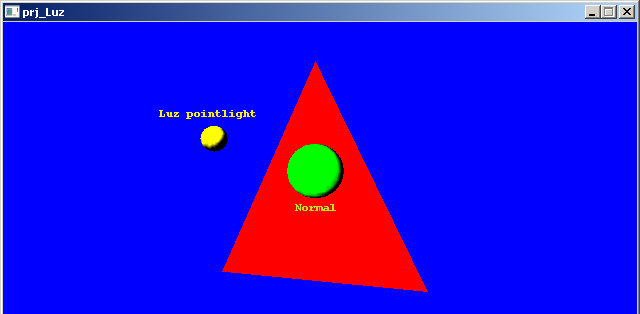

Ajuda visual
Criamos uma função para colocar uma esfera dentro de um ponto 3d  com
uma cor especificada como argumento.  Isso é para ajudar na percepção
concreta do posicionamento dos vértices no espaço 3d. Utilizamos essa
função  para  assinalar  aproximadamente  a  posição  aonde a luz foi
colocada  com  uma  esfera amarela e utilizamos uma esfera verde para
indicar a posição da normal (g_normal) que foi projetada na frente do
triângulo.

Tipo de luz
Luz difusa: esse tipo de luz viaja numa direção particular  e  quando
atinge uma superfície  se reflete  igualmente  para todas as direções.
Devido  ao  fato  dessa  luz  ser refletida para todas as direções  é
certeza  que  ela  atinge o olho do espectador local não importando o
seu ponto de vista. Com esse contexto, a implementação desse tipo  de
luz não leva em consideração a  posição  do  espectador, considerando
apenas a direção da luz e as propriedades  da superfície atingida que
vão impactar na quantidade, intensidade e direção dos raios refletidos.
Geralmente  a  luz  difusa  representa o maior volume primário de luz
emitido por uma fonte de luz.

Luz ambiente:
Esse tipo representa o tipo secundário de iluminação  e  consiste  no
uso  dos  raios  refletidos  da luz primária  por outras  superfícies
para iluminar a cena de maneira  geral. Geralmente, objetos ou partes
de objetos ainda que não  estejam  em  contato  direto  com  a  fonte
de luz primária são iluminados por esta  luz  secundária  cujos raios
vieram rebatidos por outras superfícies.

Luz especular:
Esse tipo de luz surge quando uma determinada parte de uma superfície
reflete para uma mesma direção os raios de uma fonte de luz  causando
um clarão ou um brilho muito intenso na região.   A  percepção  desse
tipo  de  luz  ocorre  apenas  dentro  de  um certo ponto de vista do
espectador com relação ao  objeto e  a  fonte  de  luz.  Esse  brilho
é  comum aparecer em superfícies esféricas  bem  polidas  como  bolas
de  boliche,  metal polido,  bolinhas de natal etc.

Tipos de fonte de luz
O directx simula a iluminação da cena através de 3 tipos de fontes de
luz:

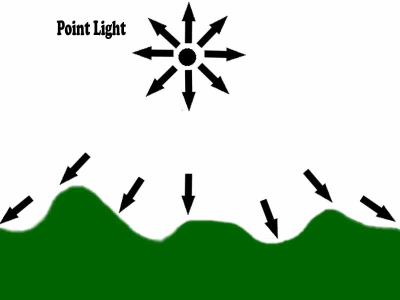

- Luz apontada (PointLight)

Essa  fonte  de  luz  representa a  luz  que se espalha para todas as
direções. Geralmente, aquela lâmpada doméstica em forma de pêra, é um
bom exemplo de luz que se irradia para todas as direções.

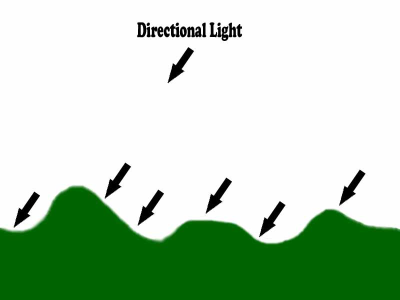

- Luz direcionada (DirectionalLight)

Essa luz tem direção mas  não tem posição no espaço.   Um  exemplo de
emanação dessa luz é o sol  cuja direção da luz se modifica ao passar
das horas.  É  claro  que  o sol tem uma posição relativa  no  espaço
mas  dentro  de  uma  grande  região  iluminada  é  a direção  tomada
pelo raio de luz que mais importa.

- Holofote (SpotLight)

Esse tipo  de  fonte de luz simula um holofote que ilumina fortemente
uma região circular da cena.

Todos  esses  três  tipos  de  fonte de luz são  obtidos  através  da
configuração  particular dos elementos  da  estrutura   D3DLIGHT9.  A
aplicação  desse  tópico  vai  mostrar  um  exemplo com o tipo de luz
apontada (PointLight)  mas  ao  longo  do curso você vai ver amostras
de uso da luz ambiente e de luz  direcionada  que  aumenta  a  beleza
visual da cena.

1.2 Estrutura principal da aplicação

Arquivo: motor.cpp

criarMaterial()
	limpa a estrutura de material recebida ( D3DMATERIAL9 )
	configura cor difusa e ambiente com a cor recebida ( D3DCOLORVALUE )

colocar_PointLight()
	prepara uma estrutura de luz ( D3DLIGHT9 )
	configura tipo da luz para pointlight ( D3DLIGHT_POINT )
	configura posição da luz com posição recebida ( D3DXVECTOR3 )
	configura cor da luz com a cor recebida ( D3DCOLORVALUE )
	configura fator de atenuação e faixa de alcance da luz
	Instala a luz configurada no dispositivo
	Liga a luz.

calcularNormal()
	Recebe 3 vértices e projeta na frente deles um vértice perpendicular

montar_Geometria()
	calcula a normal para os vértices com calcularNormal()
	configura posição dos vértices

initGfx()
	chama montar_Geometria() para configurar os vértices
	chama inicializar_Camera() para configurar a câmera
	cria um material vermelho para o triângulo com criarMaterial()
	coloca uma luz branca na cena com colocar_PointLight()

ajuda_visual()
	Renderiza um esfera com a cor e posição especificadas
	Isso envolve:
		criar material para o objeto com criarMaterial()
		criar uma matriz de mundo particular para posicionar a esfera
		criar um objeto mesh do tipo ID3DXMesh
		posicionar o objeto no mundo 3d com D3DXMatrixTranslation()
		renderizar o objeto no mundo 3d com ID3DXMesh->DrawSubset(0)
		liberar o objeto ID3DXMesh utilizado

renderizar_Geometria()
	Declara o formato de vértice utilizado: CustomVertex_PositionNormal_Format
	Renderiza os vértices com g_device->DrawPrimitiveUP()
	desenha esfera de ajuda visual para identificação espacial de posicionamento

atualizar_Camera()
	atualiza ângulo de rotação
	atualiza matriz mundial com ângulo de rotação
	joga matriz mundial no dispositivo renderizador

configurar_cenaEstados()
	Habilita o uso de iluminação própria da aplicação
	configura alguns estados referentes à iluminação
	configura o material vermelho no dispositivo

Renderizar()
	configura alguns estados do dispositivo com configurar_cenaEstados()
	chama atualizar_Camera() para girar o triângulo 3d
	chama renderizar_Geometria() para desenhar o triângulo

2.1.1 Aspectos globais - motor.h
// Projeto: prj_Luz - Arquivo: motor.h
// Esta aplicação ilustra como iluminar um triângulo
// By www.gameprog.com.br
#ifndef motor_h
  #define motor_h

  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Essa função monta formas geométricas
  void montar_Geometria (void);

  // Configura a câmera 3d da cena
  void inicializar_Camera(void);

  // Atualiza a câmera
  void atualizar_Camera(void);

  // Renderiza os vértices em formas geométricas
  void renderizar_Geometria (void);

  // Configura alguns estados de renderização
  void configurar_cenaEstados(void);

  // Cria um material
  void criarMaterial(D3DMATERIAL9 *mtl, D3DCOLORVALUE cvCor);

  // Configura e coloca uma luz pointlight na cena
  void colocar_PointLight(D3DXVECTOR3 pos, D3DCOLORVALUE cvCor);

  // Faz o cálculo da normal para iluminar o triângulo
  void calcularNormal(D3DXVECTOR3* p0, D3DXVECTOR3* p1,
                D3DXVECTOR3* p2, D3DXVECTOR3* pSaida);

  // Ajuda a visualizar a localização do ponto 3d
  void ajuda_visual(D3DXVECTOR3 pos, D3DCOLORVALUE cvCor);

  //  Declaração da função que atende as mensagens da janela
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam);

#endif

void configurar_cenaEstados(void);
Essa função configura os estados do  dispositivo  renderizador,  tais
como o culling, material e estados ligados com a iluminação da cena.

void criarMaterial(D3DMATERIAL9 *mtl, D3DCOLORVALUE cvCor);
Essa função realiza o trabalho simples de  limpar  e  configurar  uma
estrutura de material.

void colocar_PointLight(D3DXVECTOR3 pos, D3DCOLORVALUE cvCor);
Essa função configura e coloca uma luz do tipo pointlight na cena.


void calcularNormal(D3DXVECTOR3* p0, D3DXVECTOR3* p1,
			D3DXVECTOR3* p2, D3DXVECTOR3* pSaida);
Essa função realiza o cálculo da normal.  É utilizada para configurar
o vetor 3d  g_normal  que na sequência é adicionado a cada vértice do
triângulo.


void ajuda_visual(D3DXVECTOR3 pos, D3DCOLORVALUE cvCor);
Essa função renderiza uma esfera colorida em um ponto 3d dando assim
um aspecto concreto e visual desse ponto  na  tela.   Isso  facilita
o entendimento de localizações no espaço 3d.   É usada para marcar o
local  de  colocação  do  ponto  g_normal  e  do ponto aproximado de
colocação da luz.

2.1.2 Aspectos globais - Arquivo: motor.cpp
// Constante para cores
const DWORD azul   = 0xFF0000FF;

// Constante para cores com rgba expressado como float's
const D3DCOLORVALUE cvBranco   = { 1.0f, 1.0f, 1.0f, 1.0f };
const D3DCOLORVALUE cvVermelho = { 1.0f, 0.0f, 0.0f, 1.0f };
const D3DCOLORVALUE cvAmarelo  = { 1.0f, 1.0f, 0.0f, 1.0f };
const D3DCOLORVALUE cvVerde    = { 0.0f, 1.0f, 0.0f, 1.0f };

// Variável para o material
D3DMATERIAL9 g_mtlVermelho;

// Indicação de entrada de luz
D3DXVECTOR3 g_normal;

// Definição do formato de vértice utilizado pela aplicação
#define CustomVertex_PositionNormal_Format( D3DFVF_XYZ | D3DFVF_NORMAL)

// Definição da estrutura de vértice customizado
struct CustomVertex_PositionNormal
{
  float x, y, z;
  float nx, ny, nz;

  // Construtor default
  CustomVertex_PositionNormal() {}

  // Construtor com inicialização
  CustomVertex_PositionNormal( float _x, float _y, float _z,
    float _nx, float _ny, float _nz)
  {
    // entrada da posição
    x = _x;
    y = _y;
    z = _z;

    // entrada da Normal
    nx = _nx;
    ny = _ny;
    nz = _nz;

  } // fim do construtor
}; // fim da estrutura CustomVertex_PositionNormal

// Declaração dos vértices para o triângulo
CustomVertex_PositionNormal g_Vertices[3 ];

D3DXVECTOR3 g_normal;
Este  aqui  é  o vetor 3d para a normal que  apoia  a  iluminação  do
triângulo.

const D3DCOLORVALUE cvBranco  = { 1.0f, 1.0f, 1.0f, 1.0f };
Esta é uma outra maneira de definir uma cor dentro do directx através
do uso da estrutura D3DCOLORVALUE cujos elementos são todos  do  tipo
float e devem estar na faixa de valor entre  0.0f  até  1.0f.   Estes
valores representam percentuais do componente final da cor. Esta forma
de expressão de cor está muito ligada com as  teorias  científicas da
cor e da interação da luz com os materiais.

D3DMATERIAL9 g_mtlVermelho;
Aqui definimos uma instância da estrutura D3DMATERIAL9  para produzir
um material vermelho para colorir  o  triângulo.  Esta estrutura está
definida desta forma dentro do arquivo d3d9types.h:

typedef struct _D3DMATERIAL9 {
    D3DCOLORVALUE   Diffuse;	// Cor difusa ARGB
    D3DCOLORVALUE   Ambient;	// Cor ambiente ARGB
    D3DCOLORVALUE   Specular;	// Brilho especular ARGB
    D3DCOLORVALUE   Emissive;	// Cor de emissão ARGG
    float	    Power;      // Taxa de definição (sharpness) do brilho especular
} D3DMATERIAL9;
Diffuse  -  Representa a cor normal do objeto diante da luz principal
Ambient  -  Cor que o objeto emite na presença da luz ambiente. A luz
ambiente  é  uma  luz secundária formada pelos raios da luz principal
que  foram  refletidos  por  outros objetos da cena. Geralmente esses
dois elementos são configurados com a mesma cor.

Power    - Fator que controla a definição visual do brilho especular.
Specular - Brilho especular. É aquela bolinha brilhante que fica sobre
uma bola de boliche ou de uma superfície redonda bem polida.

Emissive - É utilizada para simular superfícies auto-iluminadas como
neon, lâmpadas etc.

#define CustomVertex_PositionNormal_Format( D3DFVF_XYZ | D3DFVF_NORMAL )
Esta linha é a definição do formato de vértice que comporta posição
e o vetor 3d normal. Veja abaixo a estrutura de implementação:
// Definição da estrutura de vértice customizado
struct CustomVertex_PositionNormal
{

  float x, y, z;
  float nx, ny, nz;

  // Construtor default
  CustomVertex_PositionNormal() {}

  // Construtor com inicialização
  CustomVertex_PositionNormal( float _x, float _y, float _z,
    float _nx, float _ny, float _nz)
  {
    // entrada da posição
    x = _x;
    y = _y;
    z = _z;

    // entrada da Normal
    nx = _nx;
    ny = _ny;
    nz = _nz;
  } // fim do construtor
}; // fim da estrutura CustomVertex_PositionNormal

CustomVertex_PositionNormal g_Vertices[3];
Aqui declaramos 3 vértices para produzir o triângulo iluminado.

2.2 Inicialização do motor gráfico
// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Esse método vira rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Monta as formas geométricas
  montar_Geometria();

  // Faz a configuração inicial da câmera
  inicializar_Camera();

  // Cria um material vermelho para o triângulo
  criarMaterial(&g_mtlVermelho, cvVermelho);

  // Configura e coloca uma luz na cena
  D3DXVECTOR3 pos(2.0f, 1.0f, -4.0f);
  colocar_PointLight (pos, cvBranco);

  return S_OK;
} // initGfx().fim


montar_Geometria();
Antes de montar o triângulo esta função chama calcularNormal() para
obter um valor adequado para o vetor 3d g_normal.

criarMaterial(&g_mtlVermelho, cvVermelho);
Cria um material vermelho para o triângulo. Isto envolve simplesmente
limpar a estrutura do material e configurar os  elementos  Diffuse  e
Ambient para cvVermelho.

D3DXVECTOR3 pos(2.0f, 1.0f, -4.0f);
Definimos aqui a posição da luz.  Utilizamos a função  ajuda_visual()
para dar uma noção aproximada mas concreta da localização deste ponto
na tela.

colocar_PointLight (pos, cvBranco);
Esta função configura e coloca uma luz do tipo pointlight na cena.

2.3 Configuração da luz do tipo pointlight
void colocar_PointLight(D3DXVECTOR3 pos, D3DCOLORVALUE cvCor)
{
  // Declara a estrutura
  D3DLIGHT9 luz;

  // Limpa a estrutura
  ZeroMemory( &luz, sizeof(D3DLIGHT9)  );

  // Configura tipo
  luz.Type = D3DLIGHT_POINT;

  // Configura cor
  luz.Diffuse = cvCor;

  // Configura posição
  luz.Position = pos;

  // Configura fator de atenuação
  luz.Attenuation0 = 0.2f;

  // Configura faixa de alcance
  luz.Range = 100.0f;

  // Instalação e acionamento da luz no dispositivo renderizador
  g_device->SetLight( 0, &luz );
  g_device->LightEnable( 0, TRUE);

} // colocar_PointLight().fim


// Declara a estrutura
D3DLIGHT9 luz;
Aqui declaramos a estrutura utilizada na criação  da  fonte  de  luz.

ZeroMemory( &luz, sizeof(D3DLIGHT9)  );
Aqui é o processo  rotineiro  de  limpar  a  estrutura  que  vai  ser
utilizada.

luz.Type = D3DLIGHT_POINT;
Aqui o tipo de luz pointlight é estabelecido.

// Configura cor
luz.Diffuse = cvCor;
// Configura posição
luz.Position = pos;
Aqui ocorre a configuração da cor e da posição da luz pointlight.

// Configura fator de atenuação
luz.Attenuation0 = 0.2f;
Essa linha configura o primeiro fator de atenuação da luz  em  função
da distância percorrida.   Esse  elemento  junto com os  outros  dois
similares é utilizado para simular o esmaecimento  da  intensidade da
luz à medida em que o raio de luz está mais longe da fonte de emissão.

// Configura faixa de alcance
luz.Range = 100.0f;
Este elemento configura a faixa de  alcance  da  luz.   Depois  dessa
distância a luz não tem mais efeito.

// Instalação e acionamento da luz no dispositivo renderizador
g_device->SetLight( 0, &luz );
Esta linha instala a luz no dispositivo. Você pode  ter  centenas  de
luzes  pré-configuradas  mas  pode  ter  apenas  algumas luzes ativas
simultâneamente cujo número vai depender do limite dado pela placa de
vídeo. É comum  este  número  máximo  ficar  abaixo  de  8  luzes.  A
iluminação  deve  ser  usada sabiamente pois é um recurso que demanda
bastante tempo para ser calculado.

g_device->LightEnable( 0, TRUE);
Aqui a luz é ligada.  Desligue a luz quando for fazer algum  trabalho
de reconfiguração de algum aspecto da luz.

2.4 Elaboração de materiais
void criarMaterial(D3DMATERIAL9 *mtl, D3DCOLORVALUE cvCor )
{
  // Limpa a estrutura
  ZeroMemory( mtl, sizeof(D3DMATERIAL9)  );

  // Configura cor ambiente e difusa
  mtl->Ambient =  cvCor;
  mtl->Diffuse =  cvCor;

} // criarMaterial().fim

// Configura cor ambiente e difusa
mtl->Ambient =  cvCor;
mtl->Diffuse =  cvCor;
Essa função configura  apenas  os  elementos  Diffuse  e  Ambient  do
material para a cor especificada. Uma dica legal é escrever uma cópia
dessa função configurando os outros elementos do material.

2.5 Ajuda visual
void ajuda_visual(D3DXVECTOR3 pos, D3DCOLORVALUE cvCor)
{

  // Variável de controle do objeto 3d
  ID3DXMesh* obj3d;

  // Matriz mundo para posicionamento do objeto 3d
  D3DXMATRIX  mtxMundo;
  D3DXMatrixIdentity( &mtxMundo );

  // Configuração do material do objeto 3d
  D3DMATERIAL9 mtl;
  criarMaterial(&mtl, cvCor);

  // Cria o objeto 3d
  float nRaio = 0.2f;
  UINT nSegs = 16;
  D3DXCreateSphere(g_device, nRaio, nSegs, nSegs, &obj3d, 0);

  // Configura posição do objeto no mundo 3d
  D3DXMatrixTranslation(&mtxMundo,  pos.x, pos.y, pos.z);
  g_device->SetTransform(D3DTS_WORLD, &mtxMundo);

  // Configura material
  g_device->SetMaterial (&mtl);

  // Renderiza o objeto
  obj3d->DrawSubset(0);

  // Libera o objeto utilizado
  obj3d->Release();

} // void ajuda_visual().fim

// Variável de controle do objeto 3d
ID3DXMesh* obj3d;
Esta é a interface do directx para lidar com objetos 3d ou modelos 3d
mais elaborados.  Geralmente  o  modelo 3d é chamado de mesh que pode
ser traduzido como malha em língua portuguesa.   O ponteiro obj3d vai
ser usado para receber a geometria de uma esfera 3d.

// Matriz mundo para posicionamento do objeto 3d
D3DXMATRIX  mtxMundo;
D3DXMatrixIdentity( &mtxMundo );
Aqui definimos uma matriz de mundo  para posicionar a esfera na tela.

// Configuração do material do objeto 3d
D3DMATERIAL9 mtl;
criarMaterial(&mtl, cvCor);
Aqui é o código que aplica o material colorido na esfera.

// Cria o objeto 3d
float nRaio = 0.2f;
UINT nSegs = 16;
D3DXCreateSphere(g_device, nRaio, nSegs, nSegs, &obj3d, 0);
Este bloco de código faz a criação da esfera 3d com as definições  de
raio ( nRaio ) e de segmentação horizontal e vertical  ( nSegs )  que
passamos.

// Configura posição do objeto no mundo 3d
D3DXMatrixTranslation(&mtxMundo,  pos.x, pos.y, pos.z);
g_device->SetTransform(D3DTS_WORLD, &mtxMundo);
Aqui  é um bom exemplo de uso da função  D3DXMatrixTranslation()  que
posiciona a esfera no ponto 3d especificado.

// Configura material
g_device->SetMaterial (&mtl);
Configuramos aqui a esfera com um material colorido.

// Renderiza o objeto
obj3d->DrawSubset(0);
A  esfera  e os modelos 3d em geral são  renderizados  com  o  método
DrawSubset() e o número da peça do modelo (0) a ser renderizada. Cada
parte de um modelo 3d é chamada de  subset  dentro  do  directx.   Os
objetos  formados  de  uma  só parte, como é o caso  da  esfera,  são
renderizados com zero (0) em DrawSubset().

// Libera o objeto utilizado
obj3d->Release();
Depois da esfera renderizada liberamos o objeto no final da função.

2.6 Cálculo da normal
void calcularNormal(D3DXVECTOR3* p0, D3DXVECTOR3* p1,
D3DXVECTOR3* p2, D3DXVECTOR3* pSaida)
{
D3DXVECTOR3 u = *p1 - *p0;
D3DXVECTOR3 v = *p2 - *p0;
D3DXVec3Cross(pSaida, &u, &v);
D3DXVec3Normalize(pSaida, pSaida);
} // calcularNormal().fim


O aspecto mais importante a saber dessa função é  que  ela  recebe  3
vértices (p0, p1, p2) e retorna  um  vértice  perpendicular  (pSaida)
aos vértices fornecidos.

Poderíamos ter fornecido diretamente o valor da normal sem a presença
dessa função,  mas  consideramos  que  esta  função pode ser útil  em
outros  contextos  dentro  da  programação de jogos para localizar ou
projetar pontos na frente de uma superfície.

Não vamos discutir os aspectos  de  matemática  envolvidos  para  não
avolumar este tópico. Vamos deixar apenas recomendações  de  pesquisa
com as palavras chaves em inglês e  português.   A temática envolvida
está toda dentro de vetores matemáticos.

D3DXVECTOR3 u = *p1 - *p0;
D3DXVECTOR3 v = *p2 - *p0;
Pesquise por subtração de vetores ou vector subtraction

D3DXVec3Cross(pSaida, &u, &v);
Pesquise por produto cruzado de vetores ou vector cross product

D3DXVec3Normalize(pSaida, pSaida);
Pesquise por normalização de vetores ou normalizing vectors.

2.7 Configuração de estados do dispositivo renderizador
void configurar_cenaEstados(void)
{
   // Mostra a parte interna do polígono
  g_device->SetRenderState (D3DRS_CULLMODE, D3DCULL_NONE);

  // Habilita iluminação
  g_device->SetRenderState (D3DRS_LIGHTING, true);

  // Aplica o material no dispositivo renderizador
  g_device->SetMaterial(&g_mtlVermelho);

  // Corrige as normais
  g_device->SetRenderState(D3DRS_NORMALIZENORMALS, true);

  // Desabilita cálculo de luz especular
  g_device->SetRenderState(D3DRS_SPECULARENABLE, false);
} // configurar_cenaEstados().fim

g_device->SetRenderState (D3DRS_LIGHTING, true);
Depois que uma luz foi colocada na cena é necessário habilitar a
iluminação configurando esse estado para true.

g_device->SetMaterial(&g_mtlVermelho);
Esta linha configura o material  no  dispositivo.  Depois dessa linha
tudo que for renderizado ganha a aplicação desse material.

g_device->SetRenderState(D3DRS_NORMALIZENORMALS, true);
Essa linha indica ao directx fazer uma correção nas normais que podem
perder  a  sintonia  com  os  vértices  durante  as  transformações.

g_device->SetRenderState(D3DRS_SPECULARENABLE, false);
O cálculo de luz especular  é  dispendioso.   Esta  linha  desliga  a
aplicação de luz especular na cena.   Habilite  este estado para true
quando for usar o efeito de brilho especular  que também  deve  estar
presente na configuração de luz e do material.

2.8 Montagem do triângulo iluminado
void montar_Geometria(void)
{
  // Posicionamento de profundidade
  float zpos = 0.0f;

  // Faz o cálculo da normal para configurar os vértices
  calcularNormal (&D3DXVECTOR3(0.0f, 1.0f, zpos),
    &D3DXVECTOR3(-1.0f, -1.0f, zpos),
    &D3DXVECTOR3(1.0f, -1.0f, zpos), &g_normal);

  // p0 - primeiro vértice
  g_Vertices[0] = CustomVertex_PositionNormal( 0.0f,  1.0f, zpos,
    g_normal.x, g_normal.y, g_normal.z);

  // p1 - segundo vértice
  g_Vertices[1] = CustomVertex_PositionNormal( -1.0f, -1.0f, zpos,
      g_normal.x, g_normal.y, g_normal.z);

  // p2 - terceiro vértice
  g_Vertices[2] = CustomVertex_PositionNormal( 1.0f, -1.0f, zpos,
      g_normal.x, g_normal.y, g_normal.z);

} //  montar_Geometria().fim

calcularNormal (&D3DXVECTOR3(0.0f, 1.0f, zpos),
&D3DXVECTOR3(-1.0f, -1.0f, zpos), &D3DXVECTOR3(1.0f, -1.0f, zpos), &g_normal);
Aqui a função  calcularNormal()  utilizando  os  valores  de  [x,y,z]
presentes  nos  vértices  calcula  o valor adequado para o vértice 3d
g_normal.


// (...)
// p2 - terceiro vértice
g_Vertices[2] = CustomVertex_PositionNormal( 1.0f, -1.0f, zpos,
  g_normal.x, g_normal.y, g_normal.z);
Na  sequência  os  vértices  são  configurados  adequadamente  com  a
coordenada [x,y,z] de posição  e  com a coordenada [x,y,z] da  normal.

2.9 Renderização do triângulo
void renderizar_Geometria()
{
  // Configura formato de vértice no dispositivo
  g_device->SetFVF( CustomVertex_PositionNormal_Format);

  // Quantidade de primitivas possíveis de acordo com o uso de vértices
  UINT nContagem = 1;

  // Tamanho do passo para achar o próximo vértice
  UINT nPasso =  sizeof(CustomVertex_PositionNormal);

  // Desenha forma geométrica
  g_device->DrawPrimitiveUP( D3DPT_TRIANGLELIST, nContagem, &g_Vertices, nPasso);

  // Mostra localização aproximada da luz
  ajuda_visual( D3DXVECTOR3(1.5f, 0.5f, -3.5f), cvAmarelo);

  // Mostra posição da normal
  ajuda_visual( g_normal, cvVerde);

} // renderizar_Geometria().fim

// Configura formato de vértice no dispositivo
g_device->SetFVF( CustomVertex_PositionNormal_Format);
// Tamanho do passo para achar o próximo vértice
UINT nPasso =  sizeof(CustomVertex_PositionNormal);
Repare que a cada  mudança  no  formato  de  vértice  essa  função  é
reajustada para  se  adequar  ao  formato  de  vértice  utilizado  na
configuração dos vértices.

// Mostra localização aproximada da luz
ajuda_visual( D3DXVECTOR3(1.5f, 0.5f, -3.5f), cvAmarelo);
// Mostra posição da normal
ajuda_visual( g_normal, cvVerde);
A maior novidade dessa função é a função auxiliar ajuda_visual()  que
grafa na tela a posição aproximada da colocação da luz  e  a  posição
da normal. O espaçamento dos pontos no mundo 3d se modifica quando se
muda o tamanho do frustrum da câmera. Então para se acostumar com  um
padrão  de  espaçamento  é necessário fixar um tamanho padrão para  a
área do frustrum.

2.10 Renderização da cena
A função Renderizar() está bem modularizada com o destaque da função
configurar_cenaEstados()  que  configura  os  estados do dispositivo
renderizador interessantes para a aplicação.

void Renderizar()
{
  // Retorne se o dispositivo estiver nulo
  if( g_device == NULL)  return;

  // Limpa o backbuffer com uma cor branca
  g_device->Clear( 0, NULL, D3DCLEAR_TARGET, azul, 1.0f, 0);

  // Configure estados de renderização
  configurar_cenaEstados();

  // Atualize a câmera
  atualizar_Camera();

  // Começa a cena
  if( SUCCEEDED( g_device->BeginScene() ) )
  {
    // Vamos renderizar as formas geométricas
    renderizar_Geometria();

    // Finalizando a cena
    g_device->EndScene();
  } // endif

  // Apresenta o conteúdo do backbuffer na tela
  g_device->Present( NULL, NULL, NULL, NULL);

} // Renderizar().fim


3. Código fonte do projeto de exemplo: prj_Luz

// Projeto: prj_Luz - Arquivo: motor.h
// Esta aplicação ilustra como iluminar um triângulo
// By www.gameprog.com.br
#ifndef motor_h
  #define motor_h

  // Esta função inicializa o Direct3D
  HRESULT initGfx (HWND hJanela);

  // Essa função libera os objetos utilizados
  void Limpar();

  // Essa função desenha a cena
  void Renderizar();

  // Essa função monta formas geométricas
  void montar_Geometria (void);

  // Configura a câmera 3d da cena
  void inicializar_Camera(void);

  // Atualiza a câmera
  void atualizar_Camera(void);

  // Renderiza os vértices em formas geométricas
  void renderizar_Geometria (void);


  // Configura alguns estados de renderização
  void configurar_cenaEstados(void);

  // Cria um material
  void criarMaterial(D3DMATERIAL9 *mtl, D3DCOLORVALUE cvCor);

  // Configura e coloca uma luz pointlight na cena
  void colocar_PointLight(D3DXVECTOR3 pos, D3DCOLORVALUE cvCor);

  // Faz o cálculo da normal para iluminar o triângulo
  void calcularNormal(D3DXVECTOR3* p0, D3DXVECTOR3* p1,
                D3DXVECTOR3* p2, D3DXVECTOR3* pSaida);

  // Ajuda a visualizar a localização do ponto 3d
  void ajuda_visual(D3DXVECTOR3 pos, D3DCOLORVALUE cvCor);

  //  Declaração da função que atende as mensagens da janela
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam);

#endif


// -----------------------------------------------------------------------------
// Projeto: prj_Luz - arquivo: motor.cpp
// Esta aplicação ilustra como iluminar um triângulo
// By www.gameprog.com.br
// -----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include <stdio.h>
#include "motor.h"

// Inclui as bibliotecas do Direct3D
#pragma comment(lib, "d3d9.lib")
#pragma comment(lib, "d3dx9.lib")

// Variáveis globais
// Representa o dispositivo Direct3D
LPDIRECT3D9             g_Direct3d = NULL;

// Representa o dispositivo Renderizador
IDirect3DDevice9*       g_device = NULL;

// Essa variável recebe informação de erro do Directx
HRESULT g_hr = 0;

// Variáveis para controlar a rotação do triângulo
float g_Angulo = 0.0f;
float nVelocidade = 0.1f;

// Matrizes de configuração da câmera
// Matriz de mundo
D3DXMATRIX g_mtxMundo;
// Matriz de visão
D3DXMATRIX g_mtxVisao;
// Matriz de projeção
D3DXMATRIX g_mtxProj;

// Tamanho da janela
extern int g_xtela;
extern int g_ytela;

// Constante para cores
const DWORD azul   = 0xFF0000FF;

// Constante para cores com rgba expressado como float's
const D3DCOLORVALUE cvBranco  = { 1.0f, 1.0f, 1.0f, 1.0f };
const D3DCOLORVALUE cvVermelho = { 1.0f, 0.0f, 0.0f, 1.0f };
const D3DCOLORVALUE cvAmarelo  = { 1.0f, 1.0f, 0.0f, 1.0f };
const D3DCOLORVALUE cvVerde   = { 0.0f, 1.0f, 0.0f, 1.0f };

// Variável para o material
D3DMATERIAL9 g_mtlVermelho;

// Indicação de entrada de luz
D3DXVECTOR3 g_normal;

// Definição do formato de vértice utilizado pela aplicação
#define CustomVertex_PositionNormal_Format(D3DFVF_XYZ | D3DFVF_NORMAL)


// Definição da estrutura de vértice customizado
struct CustomVertex_PositionNormal
{
  float x, y, z;
  float nx, ny, nz;

  // Construtor default
  CustomVertex_PositionNormal() {}

  // Construtor com inicialização
  CustomVertex_PositionNormal( float _x, float _y, float _z,
    float _nx, float _ny, float _nz)
  {
    // entrada da posição
    x = _x;
    y = _y;
    z = _z;

    // entrada da Normal
    nx = _nx;
    ny = _ny;
    nz = _nz;

  } // fim do construtor
}; // fim da estrutura CustomVertex_PositionNormal

// Declaração dos vértices para o triângulo
CustomVertex_PositionNormal g_Vertices[3 ];


// initGfx() - Inicializa o Direct3D
HRESULT initGfx( HWND hJanela )
{
  // Cria o objeto Direct3D que é necessário para criar o dispositivo gráfico
  g_Direct3d = Direct3DCreate9( D3D_SDK_VERSION);

  // Verifica se objeto Direct3D foi criado
  if(g_Direct3d == NULL)
  {
    MessageBox (NULL,
      "Falha na inialização do Direct3D", "InitGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Declara  a variável para os parâmetros de apresentação
  D3DPRESENT_PARAMETERS pps;

  // Limpa a estrutura
  ZeroMemory( &pps, sizeof(pps) );

  // Configura os parâmetros de apresentação
  // A aplicação vai ter janela
  pps.Windowed = TRUE;

  // Esse método vira rapidamente o backbuffer para a tela imediata
  pps.SwapEffect = D3DSWAPEFFECT_DISCARD;

  // Esse formato vai procurar se encaixar no modo de video corrente
  pps.BackBufferFormat = D3DFMT_UNKNOWN;

  // Configuração do renderizador a ser criado
  // Adaptador default (0)
  int nAdaptador = D3DADAPTER_DEFAULT;

  // Tipo de dispositivo Hardware ou emulador de referência (software)
  D3DDEVTYPE dispositivo_tipo = D3DDEVTYPE_HAL;

  // Flags de configuração do dispositivo
  DWORD create_flags = D3DCREATE_SOFTWARE_VERTEXPROCESSING;

  // Criamos aqui o dispositivo renderizador
  g_hr = g_Direct3d->CreateDevice( nAdaptador, dispositivo_tipo,
    hJanela, create_flags, &pps, &g_device );

  // Verifica se houve falha no processo
  if( FAILED( g_hr ) ) {
    MessageBox (NULL, "Falha na criação: g_device", "initGfx()", MB_OK);
    return E_FAIL;
  } // endif

  // Monta as formas geométricas
  montar_Geometria();

  // Faz a configuração inicial da câmera
  inicializar_Camera();

  // Cria um material vermelho para o triângulo
  criarMaterial(&g_mtlVermelho, cvVermelho);

  // Configura e coloca uma luz na cena
  D3DXVECTOR3 pos(2.0f, 1.0f, -4.0f);
  colocar_PointLight (pos, cvBranco);

  return S_OK;
} // initGfx().fim


void colocar_PointLight(D3DXVECTOR3 pos, D3DCOLORVALUE cvCor)
{
  // Declara a estrutura
  D3DLIGHT9 luz;

  // Limpa a estrutura
  ZeroMemory( &luz, sizeof(D3DLIGHT9)  );

  // Configura tipo
  luz.Type = D3DLIGHT_POINT;

  // Configura cor
  luz.Diffuse = cvCor;

  // Configura posição
  luz.Position = pos;

  // Configura fator de atenuação
  luz.Attenuation0 = 0.2f;

  // Configura faixa de alcance
  luz.Range = 100.0f;

  // Instalação e acionamento da luz no dispositivo renderizador
  g_device->SetLight( 0, &luz );
  g_device->LightEnable( 0, TRUE);
} // colocar_PointLight().fim


void criarMaterial(D3DMATERIAL9 *mtl, D3DCOLORVALUE cvCor )
{
  // Limpa a estrutura
  ZeroMemory( mtl, sizeof(D3DMATERIAL9)  );

  // Configura cor ambiente e difusa
  mtl->Ambient =  cvCor;
  mtl->Diffuse =  cvCor;

} // criarMaterial().fim



void ajuda_visual(D3DXVECTOR3 pos, D3DCOLORVALUE cvCor)
{

  // Variável de controle do objeto 3d
  ID3DXMesh* obj3d;

  // Matriz mundo para posicionamento do objeto 3d
  D3DXMATRIX  mtxMundo;
  D3DXMatrixIdentity( &mtxMundo );

  // Configuração do material do objeto 3d
  D3DMATERIAL9 mtl;
  criarMaterial(&mtl, cvCor);

  // Cria o objeto 3d
  float nRaio = 0.2f;
  UINT nSegs = 16;
  D3DXCreateSphere(g_device, nRaio, nSegs, nSegs, &obj3d, 0);

  // Configura posição do objeto no mundo 3d
  D3DXMatrixTranslation(&mtxMundo,  pos.x, pos.y, pos.z);
  g_device->SetTransform(D3DTS_WORLD, &mtxMundo);

  // Configura material
  g_device->SetMaterial (&mtl);

  // Renderiza o objeto
  obj3d->DrawSubset(0);

  // Libera o objeto utilizado
  obj3d->Release();

} // void ajuda_visual().fim


void calcularNormal(D3DXVECTOR3* p0, D3DXVECTOR3* p1,
D3DXVECTOR3* p2, D3DXVECTOR3* pSaida)
{
D3DXVECTOR3 u = *p1 - *p0;
D3DXVECTOR3 v = *p2 - *p0;
D3DXVec3Cross(pSaida, &u, &v);
D3DXVec3Normalize(pSaida, pSaida);
} // calcularNormal().fim


void configurar_cenaEstados(void)
{
   // Mostra a parte interna do polígono
  g_device->SetRenderState (D3DRS_CULLMODE, D3DCULL_NONE);

  // Habilita iluminação
  g_device->SetRenderState (D3DRS_LIGHTING, true);

  // Aplica o material no dispositivo renderizador
  g_device->SetMaterial(&g_mtlVermelho);

  // Corrige as normais
  g_device->SetRenderState(D3DRS_NORMALIZENORMALS, true);

  // Desabilita cálculo de luz especular
  g_device->SetRenderState(D3DRS_SPECULARENABLE, false);
} // configurar_cenaEstados().fim



void montar_Geometria(void)
{
  // Posicionamento de profundidade
  float zpos = 0.0f;

  // Faz o cálculo da normal para configurar os vértices
  calcularNormal (&D3DXVECTOR3(0.0f, 1.0f, zpos),
    &D3DXVECTOR3(-1.0f, -1.0f, zpos),
    &D3DXVECTOR3(1.0f, -1.0f, zpos), &g_normal);

  // p0 - primeiro vértice
  g_Vertices[0] = CustomVertex_PositionNormal( 0.0f,  1.0f, zpos,
    g_normal.x, g_normal.y, g_normal.z);

  // p1 - segundo vértice
  g_Vertices[1] = CustomVertex_PositionNormal( -1.0f, -1.0f, zpos,
      g_normal.x, g_normal.y, g_normal.z);

  // p2 - terceiro vértice
  g_Vertices[2] = CustomVertex_PositionNormal( 1.0f, -1.0f, zpos,
      g_normal.x, g_normal.y, g_normal.z);

} //  montar_Geometria().fim


void renderizar_Geometria()
{
  // Configura formato de vértice no dispositivo
  g_device->SetFVF( CustomVertex_PositionNormal_Format);

  // Quantidade de primitivas possíveis de acordo com o uso de vértices
  UINT nContagem = 1;

  // Tamanho do passo para achar o próximo vértice
  UINT nPasso =  sizeof(CustomVertex_PositionNormal);

  // Desenha forma geométrica
  g_device->DrawPrimitiveUP( D3DPT_TRIANGLELIST, nContagem, &g_Vertices, nPasso);

  // Mostra localização aproximada da luz
  ajuda_visual( D3DXVECTOR3(1.5f, 0.5f, -3.5f), cvAmarelo);

  // Mostra posição da normal
  ajuda_visual( g_normal, cvVerde);

} // renderizar_Geometria().fim


void inicializar_Camera(void)
{
  // ***************************************************************************
  // Inicializa todas as matrizes para elemento neutro
  D3DXMatrixIdentity( &g_mtxMundo );
  D3DXMatrixIdentity( &g_mtxVisao );
  D3DXMatrixIdentity( &g_mtxProj );

  // ***************************************************************************
  // Configura a matriz de mundo no dispositivo renderizador
  g_device->SetTransform( D3DTS_WORLD, &g_mtxMundo );

  // ***************************************************************************
  // Dados para a configuração da matriz de visualização
  // Aonde está a câmera? - posição da câmera
  D3DXVECTOR3 cam_pos (0.0f, 0.0f, 5.0f);
  // Para aonde a câmera está apontada ou olhando? Alvo da câmera
  D3DXVECTOR3 cam_alvo (0.0f, 0.0f, 0);
  // A câmera está de cabeça pra baixo? - orientação da câmera
  D3DXVECTOR3 cam_vetorcima (0.0f, 1.0f, 0.0f);

  // Configura a matriz de visão
  D3DXMatrixLookAtLH( &g_mtxVisao, &cam_pos, &cam_alvo, &cam_vetorcima );

  // Configura a matriz de visão no dispositivo renderizador
  g_device->SetTransform( D3DTS_VIEW, &g_mtxVisao );

  // ***************************************************************************
  // Argumentos de configuração da matriz de projeção
  // aspecto dos gráficos
  float aspecto = (float)  g_xtela / g_ytela;
  // campo de visão
  float campo_visao = D3DX_PI / 4;
  // Trapézio de visualização da câmera ( Frustrum )
  float corte_perto = 1.0f;
  float corte_longe = 1000.0f;

  // Configura a matriz de projeção
  D3DXMatrixPerspectiveFovLH( &g_mtxProj, campo_visao, aspecto,
    corte_perto, corte_longe);

  // Configura a matriz de projeção no dispositivo renderizador
  g_device->SetTransform( D3DTS_PROJECTION, &g_mtxProj );

} // inicializar_Camera().fim


void atualizar_Camera(void)
{
  // Variável para receber o ângulo final
  float angulo_final = 0.0f;

  // Atualiza ângulo para dar movivento
  g_Angulo = g_Angulo + nVelocidade;
  angulo_final = g_Angulo / D3DX_PI;

  // Rotaciona o triângulo indiretamente através da rotação
  // dos eixos da matriz de espaço mundial.
  D3DXMatrixRotationY( &g_mtxMundo, angulo_final );

  // Configura a matriz de mundo no dispositivo renderizador
  g_device->SetTransform( D3DTS_WORLD, &g_mtxMundo );

} // atualizar_Camera().fim


VOID Renderizar()
{
  // Retorne se o dispositivo estiver nulo
  if( g_device == NULL)  return;

  // Limpa o backbuffer com uma cor branca
  g_device->Clear( 0, NULL, D3DCLEAR_TARGET, azul, 1.0f, 0);

  // Configure estados de renderização
  configurar_cenaEstados();

  // Atualize a câmera
  atualizar_Camera();

  // Começa a cena
  if( SUCCEEDED( g_device->BeginScene() ) )
  {
    // Vamos renderizar as formas geométricas
    renderizar_Geometria();

    // Finalizando a cena
    g_device->EndScene();
  } // endif

  // Apresenta o conteúdo do backbuffer na tela
  g_device->Present( NULL, NULL, NULL, NULL);

} // Renderizar().fim


//  Esta função é chamada por DispatchMessage()
LRESULT CALLBACK processaJanela (HWND hJanela, UINT mensagem,
                                 WPARAM wParam, LPARAM lParam)
{
  switch (mensagem)
  {
  case WM_DESTROY:
    // Coloca uma mensagem WM_QUIT na fila de mensagem
    Limpar();
    PostQuitMessage (0);
    break;

  case WM_KEYDOWN:
    if (wParam == VK_ESCAPE)
    {
      Limpar();
      PostQuitMessage( 0);
    } // endif

    break;

    // Essa mensagem vai ocorrer a todo momento
  case WM_PAINT:
    // Renderiza a cena
    Renderizar();
    // Invalida a tela para chamar WM_PAINT novamente
    InvalidateRect( hJanela, NULL, false);
    break;

    // Processamento default de mensagens não tratada pela aplicação
  default:
    return DefWindowProc (hJanela, mensagem, wParam, lParam);
  } // endswitch

  return 0;
} // processaJanela().fim

// Limpar() -  Libera todos os objetos previamente inicializados
// -----------------------------------------------------------------------------
VOID Limpar()
{
  // Libera o dispositivo gráfico
  if( g_device != NULL)  g_device->Release();

  // Libera o motor do Direct3D
  if( g_Direct3d != NULL)  g_Direct3d->Release();

} // Limpar().fim


//-----------------------------------------------------------------------------
// Projeto: prj_Luz - arquivo: entrada.cpp
// Esta aplicação ilustra como iluminar um triângulo
// By www.gameprog.com.br
//-----------------------------------------------------------------------------
#include <windows.h>
#include <d3d9.h>
#include <d3dx9.h>
#include "motor.h"

// Variável global da classe da janela
char sclasseJanela[ ] = "cls_directx";

// Dimensões da janela
int g_xtela = 640;
int g_ytela = 480;

int WINAPI WinMain (HINSTANCE app_instancia, HINSTANCE app_anterior,
                    LPSTR sComando,int nExibir) {

  // alça da janela
  HWND hJanela;

  // Estrutura de recepção das mensagens
  MSG mensagem;

  // Estrutura de descrição da janela
  WNDCLASSEX wcls;

  // Estrutura que descreve a janela
  wcls.hInstance = app_instancia;
  wcls.lpszClassName = sclasseJanela;
  wcls.lpfnWndProc = processaJanela;
  wcls.style = CS_HREDRAW | CS_VREDRAW;
  wcls.cbSize = sizeof (WNDCLASSEX);

  // O cursor e os ícones da aplicação são default
  wcls.hIcon   = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hIconSm = LoadIcon (NULL, IDI_APPLICATION);
  wcls.hCursor = LoadCursor (NULL, IDC_ARROW);

  // Aplicação sem menu
  wcls.lpszMenuName = NULL;

  // Nada de espaço extra atrelado a classe da janela (wcls)
  wcls.cbClsExtra = 0;

  // Nada de espaço extra atrelado a janela
  wcls.cbWndExtra = 0;

  // Cor default da janela
  wcls.hbrBackground = ( HBRUSH) COLOR_BACKGROUND;

  // Registra a janela e retorna se esta operação falhar
  int status = RegisterClassEx (&wcls);
  if(status == 0)  {
  MessageBox(NULL, "Registro falhou!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Com a classe criada pode-se criar a janela
  DWORD estiloExtra = 0;
  const char janelaTitulo[] = "prj_Luz";
  DWORD controleEstilo = WS_OVERLAPPED | WS_SYSMENU | WS_MINIMIZEBOX;
  int xpos = 160;
  int ypos = 120;
  HWND hjanelaPai = HWND_DESKTOP;
  HMENU sem_menu = NULL;
  LPVOID dadoExtra = NULL;

  // Cria a janela
  hJanela = CreateWindowEx(estiloExtra, sclasseJanela, janelaTitulo,
    controleEstilo, xpos, xpos,  g_xtela, g_ytela, hjanelaPai, sem_menu,
    app_instancia, dadoExtra );

  // Verifica se janela foi criada
  if(hJanela == NULL)  {
  MessageBox(NULL, "Falha na criação da janela!", "WinMain()", MB_OK);
  return 0;
  } // endif

  // Essa variável recebe informação de erro do Directx
  HRESULT hr;
  // Inicia o Direct3D
  hr = initGfx ( hJanela );

  // Encerre a aplicação se houve falha
  if(FAILED (hr) ) {
    MessageBox (hJanela,
      "Direct3D: falha na inicialização", "WinMain()", MB_OK);
    UnregisterClass( sclasseJanela, wcls.hInstance);
    return E_FAIL;
  } // endif

  // Mostra a janela
  ShowWindow(hJanela, nExibir);
  UpdateWindow(hJanela );

  // Rode a bombeamento de mensagens até GetMessage() retornar 0
  while (GetMessage(&mensagem, NULL, 0, 0))
  {
    // Traduz mensagem de tecla virtual em mensagem de caracteres
    TranslateMessage( &mensagem );

    // Despacha a mensagem para a função  processaJanela */
    DispatchMessage( &mensagem );
  } // endwhile

  // O valor de retorno é zero(0) passado por PostQuitMessage()
  UnregisterClass( sclasseJanela, wcls.hInstance);
  return mensagem.wParam;
} // WinMain().fim



 index
<<
>>

Produzido por Gameprog: Jair Pereira - Agosto/2014 ©
gameprog.br@gmail.com
http://www.gameprog.com.br
