1.11 Compreendendo o backbuffer

1.1 Visão geral
Na melhor ordem das coisas os gráficos nunca são renderizados na tela
do monitor diretamente. Primeiro  a  cena é totalmente preparada numa
estrutura de memória chamada backbuffer e depois disso  o  backbuffer
pronto é transferido ou virado rapidamente para a  tela  do  monitor.

Em nossos programas até o momento  primeiro ocorre a renderização  da
cena e depois do g_device->EndScene()  ocorre a apresentação na  tela
da imagem montada no backbuffer feita por g_device->Present().

Normalmente   pode   ocorrer   a  utilização  de  uma fila com vários
backbuffers antecipando vários quadros de animação e eles são virados
sequencialmente  um  após o outro sobre a tela  ocasionando animações
rápidas e suaves. Geralmente  essa  fila  de backbuffers é chamada de
corrente de trocas,  swap chains   no  termo inglês do vocabulário do
directx.

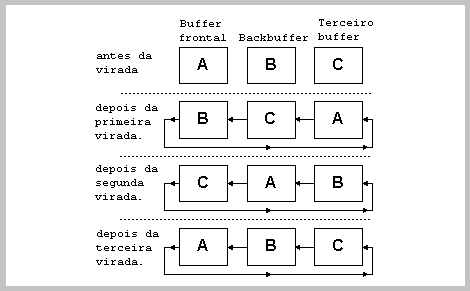

A corrente de trocas  é implementada como uma fila circular  e  assim
os  backbuffers vão ocupando  os  próximos  lugares  desocupados  dos
backbuffers que  são  apresentados  ocorrendo  um  ciclo  contínuo de
escrita nos backbuffers esvaziados e apresentando os que estão prontos.



* Diagrama adaptado da documentação original do directx.


Uma  vez  que a renderização pode ocorrer diretamente na tela ou pode
ocorrer em qualquer backbuffer existente na memória do computador ou
na memória da placa de vídeo surge o conceito do alvo da renderização
que pode apontar para essas formas que foram apresentadas.

Temos usado como último alvo da renderização uma janela  mas  podemos
escolher um outro controle do Windows como tela final ou ainda podemos
rodar nossa aplicação em modo fullscreen ou tela cheia.

Em contraste,  aplicações gráficas que não fazem  uso  de  backbuffer
apresentam efeitos visuais desagradáveis como  a visão da formação da
cena,  piscagens  e  flashes na tela, pedaços  da  cena  anterior  na
cena nova, animações travadas ou rápidas demais.

A implementação do processo de virar o backbuffer para  o  backbuffer
da frente ou para a tela imediata pode ocorrer através de uma simples
troca de endereço de memória que indica aonde a placa de  vídeo  deve
buscar os dados atuais de apresentação da cena.  Com  a  aplicação em
modo janela a transferência de conteúdo pode consistir numa  cópia de
conteúdo de um backbuffer para a área visível da janela.

Agora com essa compreensão do backbuffer é possível compreender melhor
a propriedade SwapEffect dos parâmetros de apresentação da cena, essa
propriedade  está  diretamente ligada com o gerenciamento da corrente
de trocas do dispositivo:

// Declara  a variável para os parâmetros de apresentação
D3DPRESENT_PARAMETERS pps;
// (...)
pps.SwapEffect = D3DSWAPEFFECT_DISCARD;
pps.SwapEffect = D3DSWAPEFFECT_FLIP;
pps.SwapEffect = D3DSWAPEFFECT_COPY;



A opção Flip permuta conteúdo entre os backbuffers fazendo uma virada
de endereços;  a  opção  Copy  copia conteúdo de uma área para outra.
Quando selecionamos Discard o directx fica livre para tomar o  melhor
caminho  que  seja o mais produtivo ao contexto  de gerenciamento  da
corrente de trocas no momento.

Pode ser criado correntes de trocas adicionais  e  isso  geralmente é
necessário   em   aplicações   que  apresentam  várias  visualizações
diferentes de uma cena 3d no mesmo monitor.
