1.1 Introdução ao DirectX 9

1. Visão geral

O DirectX 9 é um conjunto de bibliotecas para  produzir  e  manipular
gráficos  2D  e 3D,  música  e  efeitos  sonoros,  e  dispositivos de
entrada como mouse, teclado e joystick. É uma biblioteca que habilita
a  criação  de  uma  diversidade  de  aplicações  multimídia mas está
caracterizada pelo uso no desenvolvimento dos jogos de videogame mais
modernos na plataforma Windows e na linha  de  consoles  XBOX.   Esta
biblioteca  ainda  oferece  suporte para conexão de rede permitindo a
comunicação  de  computadores  ligados  por  uma  rede  local ou pela
internet.

A  biblioteca  tem  uma fama internacional de ser complicada e de ser
difícil de dominar.   No  tocante  a essa fama confirmamos que isso é
uma amarga verdade,  fato  que  pode explicar a carência de livros em
língua portuguesa e a ausência de estúdios brasileiros  no mercado de
ponta de jogos de videogame com essa tecnologia.

Somando-se a  complexidade do directx existem ainda  outros  aspectos
que agravam ainda  mais  essa realidade: o directx é mal documentado,
os exemplos originais são difíceis  de  acompanhar por trazer classes
e funções não documentadas, e a programação para o  ambiente  Windows
é complicada por si mesma. Aliado  a  estas dificuldades do contexto,
existe  o desafio colocado pela conceituação de matemática,  física e
geometria que cerca a produção de jogos.

Para   contornar  todas  as  dificuldades  citadas  a  Gameprog  está
publicando  uma  série  de  cursos  voltados a programação  de  jogos
que iniciou-se com o curso de linguagem c\c++  e tem a honra agora de
publicar este curso de directx que cobre os aspectos fundamentais  do
DirectX 9.

O DirectX 9 é composto pelos componentes apresentados abaixo:


Pacote
Resumo



Direct3D
Realiza todas as operações com gráficos 2D e principalmente 3D e contém uma biblioteca
auxiliar de utilitários nomeada D3DX.


D3DX
Realiza operações auxiliares com animação, texturas, superfícies,
matemática e manipulação de geometria 3d


DirectDraw
Realiza desenhos com gráficos 2D



 DirectPlay
Realiza operações de conexão de rede.



 DirectSound
Realiza operações de aúdio e efeitos sonoros.



 DirectMusic
Realiza operações com música



 DirectInput
Faz o tratamento da entrada: mouse, teclado e joystick


DirectShow
Manipulação de vídeo. Manipula música de forma secundária.





O  DirectDraw  é  considerado  obsoleto e no seu lugar a documentação
original  do  directx  recomenda  usar  o  Direct3D que absorveu suas
funcionalidades. As funcionalidades 2D do Direct3D são cobertas neste
curso.

O  DirectShow  e  seus  arquivos  de desenvolvimento não acompanham o
o conjunto de arquivos do DirectX 9 que passou a integrar o kit geral
de desenvolvimento para Windows. Se o DirectShow não estiver presente
seus arquivos podem ser obtidos pela instalação do DirectX 8.1.
Este  curso  não  cobre  o  DirectMusic  mas  mostra  como utilizar o
DirectShow para tocar música.

O curso não cobre o DirectPlay e o DirectDraw  que  são  considerados
obsoletos pela documentação original.

Este  curso  representa  o  alicerce  fundamental  para a compreensão
posterior  dos  cursos  que  vão cobrir os aspectos mais avançados do
DirectX incluindo suas versões mais modernas como o DirectX 10 e 11.

Por quê aprender Directx 9?
Nesse momento existem várias versões mais modernas  do Directx como a
versão 10 ou 11. Então por quê perder  tempo  assimilando  tecnologia
obsoleta?  Em um primeiro momento pode-se pensar que o Directx 9 está
obsoleto mas de fato ele não está.  Nesta época (2015)  ele  ainda  é
requisito mínimo para instalação do Windows 8 que faz uso  dele  para
acelerar seus processos gráficos.

O Directx 9 é mais didático para aprender; o volume de código para se
produzir as primeiras aplicações  é  muito  menor  comparada  com  as
versões mais atuais. A própria documentação original do  directx  nas
versões  mais  modernas  pressupõe  também  experiência  nas  versões
prévias do directx. Então começar a estudar o directx  pelas  versões
mais atuais é um caminho mais longo e mais difícil.

Uma das vantagens de se aprender o Directx 9  é  que  vai  ficar mais
fácil para se entender e  se explorar melhor com mais profundidade as
diversas engines gráficas que existem e que são baseadas nele: Ogre3d,
DarkGdk, Irrlitch etc. Fica mais fácil também de entender os recursos
oferecidos pelas aplicações gráficas 3d como o Blender ou o 3D Studio
Max porque você fica conhecendo  o  vocabulário  e  os  recursos  que
advieram do directx.
Então por essas e outras razões vale muito apenas empreender a jornada
para ser aprender a utilizar o Directx 9 apresentado neste curso.

2. Adicionando o DirectX 9 na sua aplicação
Para utilizar  o DirectX 9  você precisa realizar dois passos básicos
considerando o ambiente dado pelo Visual Studio da Microsoft:

I) Configurar os caminhos de localização do Directx no Visual Studio
que explicamos mais abaixo;

II) Declarar o uso das bibliotecas usando as instruções:

	Acesso ao Direct3D e biblioteca auxiliar (D3DX)
	#include <d3d9.h>
	#include <d3dx9.h>
	#pragma comment (lib, "d3d9.lib")
	#pragma comment (lib, "d3dx9.lib")

	Acesso ao DirectInput
	#include <dinput.h>
	#pragma comment(lib, "dinput8.lib")
	#pragma comment(lib, "dxguid.lib")

* As conexões  com  as  outras bibliotecas são explicadas nos devidos
capítulos.   Fica  aqui  o  exemplo da forma geral que se procede com
qualquer  biblioteca  que  você  queira  ter  acesso  dentro  do  sua
aplicação.

No primeiro passo, geralmente você vai proceder dessa forma:

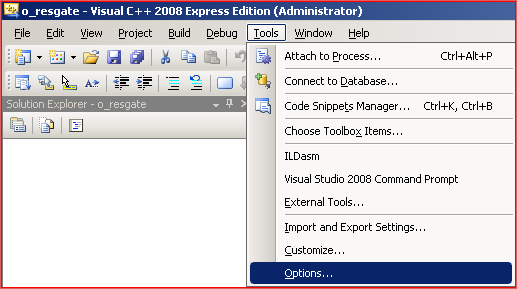

1- No Visual Studio, selecione o menu TOOLS (Ferramentas )  e  depois
clique em OPTIONS (Opções).


2-Nesta  janela  vá  em  PROJECTS  AND  SOLUTIONS  e  clique  em VC++
DIRECTORIES  para  incluir  no Visual Studio o caminho de localização
dos diretórios include e lib do Directx 9:


Em resumo  os caminhos padrões  de localização do diretório Include e
Lib do DirectX 9 são estes:
C:\Program Files\Microsoft DirectX SDK (August 2007)\Include
C:\Program Files\Microsoft DirectX SDK (August 2007)\Lib



2. Conceitos de visualização de imagem
Vamos adiantar agora alguns conceitos que impactam na geração de imagens
renderizadas que são utilizados na configuração da visualização da cena
Isso vai evitar explicações no meio da apresentação do código que faz a
configuração da câmera.




O aspecto  ou  ratio é uma razão da resolução da janela ou monitor, é uma
divisão básica da largura\altura da tela que o sistema gráfico quer saber
para desenhar as formas compensando a desprorpoção entre a largura  e  a
altura que se for ignorada transforma circulos em esferas ovais e produz
outras deformações na imagem.




O campo de visão ou fov (field of fiew) define o ângulo que reduz ou amplia o
campo de visão da câmera.




O enquadramento do espaço, que no vocabulário do DirectX é chamado de
frustrum  define  duas  áreas de corte na renderização da cena: o que
está fora dessa área que tem o formato de um trapézio deitado  não  é
renderizado,  e  a  proximidade  com  estes  limites  vai  provocando
mudanças na escala dos objetos.
