05.4 Considerações sobre imagem 2D

05.4 Visão geral

Nesta seção vamos fazer tecer algumas considerações técnicas sobre imagens 2D
com o intuito de facilitar a compreensão de algumas funções avançadas de
manipulação de imagens que a Darkgdk oferece e que serão apresentadas nos
próximos capítulos.

Vamos supor agora que seu desafio é gravar a imagem de um quadrado azul em
um arquivo em disco. O tamanho desse quadrado é 5 pixels de largura e altura.

A primeira pergunta que surge é quais são as formas pelas quais eu posso
representar um quadrado.

Imagem vetorial
a) Um quadrado pode ser representado por uma função que aceita como argumentos
o tamanho do quadrado, a posição (x,y) do quadrado na tela e a cor do
quadrado. Então no disco eu posso gravar assim esse quadrado:

// xpos( 1 byte ), ypos( 1 byte ), tamanho (1 byte), cor(3 bytes)
160, 240, 5, [0, 0, 255]

Gasto então 6 bytes para gravar esse quadrado dessa forma no disco. Depois
carrego esse quadrado do disco e para mostrá-lo uso uma função que pode ter
essa forma:

// ----------------------------------------------------------------------------
void imagem_vetorial(void) {

// Propriedades da imagem vetorizada
int dados[6] = {160, 120, 5, 0, 0, 255 };

// Variáveis de trabalho
int xpos, ypos, ntamanho;
int ncor, r, g, b;

// Carregando a informação da imagem para as variáveis de trabalho
xpos = dados[0];
ypos = dados[1];
ntamanho = dados[2];
r = dados[3];
g = dados[4];
b = dados[5];

// Desenhando a imagem vetorizada
ncor = dbRGB(r,g,b);
dbInk (ncor, 0);
dbBox (xpos, ypos, xpos + ntamanho, ypos + ntamanho);

} // imagem_vetorial(void).fim

Nesse primeiro caso dizemos que a imagem do quadrado é vetorial pois
é formada a partir de pontos que indicam apenas as  propriedades  do
quadrado (cor, posição, tamanho). Essa imagem ocupa pouca memória no
arquivo.

Imagem rasterizada
b) A segunda maneira de representar esse quadrado é por uma matriz de linhas
e colunas que vão conter a cor de cada ponto desse quadrado para toda a
área do quadrado. Como o quadrado tem 5 pixels de tamanho, a área dele
é de 25 pontos; a cor de cada ponto demanda 3 bytes para ser arquivada,
então o arquivo em disco vai ter 75 bytes para suportar a totalidade
dos pontos desse quadrado. O arquivo em disco vai ter essa configuração:

(0,0,255),(0,0,255),(0,0,255),(0,0,255),(0,0,255)

(0,0,255),(0,0,255),(0,0,255),(0,0,255),(0,0,255)

(0,0,255),(0,0,255),(0,0,255),(0,0,255),(0,0,255)

(0,0,255),(0,0,255),(0,0,255),(0,0,255),(0,0,255)

(0,0,255),(0,0,255),(0,0,255),(0,0,255),(0,0,255)

Depois de carregado do disco, o código para mostrar esse quadrado na posição
(80,60) da tela poderia ficar dessa forma:

// ----------------------------------------------------------------------------
void imagem_rasterizada(void) {

// Dados de cor literais da imagem rasterizada
int dados [25][3] = {
{0,0,255}, {0,0,255}, {0,0,255}, {0,0,255}, {0,0,255},
{0,0,255}, {0,0,255}, {0,0,255}, {0,0,255}, {0,0,255},
{0,0,255}, {0,0,255}, {0,0,255}, {0,0,255}, {0,0,255},
{0,0,255}, {0,0,255}, {0,0,255}, {0,0,255}, {0,0,255},
{0,0,255}, {0,0,255}, {0,0,255}, {0,0,255}, {0,0,255}
}; // fim da array

// Variáveis de trabalho
int xpos, ypos;
int ncor, r, g, b;
int linha, coluna;

// Ponteiro para acessar a memória aonde a imagem está localizada
int *pImagem;

xpos = 80;
ypos = 60;

// Legenda
dbInk( nPreto, nBranco);
dbText(xpos + 20, ypos, "<-- imagem_rasterizada()");

// Acessa a localização da imagem na memória
pImagem = dados[0];

// Acessa os dados da imagem e coloca-os na tela
for (linha=0; linha < 5; linha++)
{
for (coluna = 0; coluna < 5; coluna++)
{
// Obtém valores rgb dos 3 primeiros inteiros
r = *pImagem; pImagem++;
g = *pImagem; pImagem++;
b = *pImagem; pImagem++;
ncor = dbRGB(r,g,b);

// Desenha ponto
dbInk( ncor, 0);
dbDot (xpos + linha, ypos + coluna);
} // fim do for(coluna)
} // fim do for(linha)

} // imagem_rasterizada().fim


Essa forma de imagem é conhecida como rasterizada, e é muito comum a
imagem ser sustentada dessa forma em um arquivo em disco, na memória
e na sua tela.

A DarkGdk possui funções que permitem manipular diretamente uma imagem
rasterizada na memória passando um ponteiro de localização dessa
imagem. Isso é interessante para produzir efeitos gráficos nos
bastidores do programa e depois exibí-los na tela.

Compactação e volume de dados da imagem rasterizada

(0,0,255),(0,0,255),(0,0,255),(0,0,255),(0,0,255)

(0,0,255),(0,0,255),(0,0,255),(0,0,255),(0,0,255)

(0,0,255),(0,0,255),(0,0,255),(0,0,255),(0,0,255)

(0,0,255),(0,0,255),(0,0,255),(0,0,255),(0,0,255)

(0,0,255),(0,0,255),(0,0,255),(0,0,255),(0,0,255)
( (*) 75 bytes para gravar um quadrado 5x5 com cor de 3 bytes.)

Voltando ao nosso exemplo da imagem rasterizada, perceba que a profundidade
de cor impacta muito no volume de dados da imagem. Em nosso simples exemplo
nosso quadrado azul de 5 pixels consome 75 bytes porque a representação de
cor demanda 3 bytes.

Naturalmente que uma imagem com cores de 16 bits ou 8 bits ocupa menor espaço
ao custo de uma menor qualidade na imagem.

255,255, 255, 255, 255
255,255, 255, 255, 255
255,255, 255, 255, 255
255,255, 255, 255, 255
255,255, 255, 255, 255
( (*) 25 bytes para gravar um quadrado 5x5 com cor de 1 byte.)

Uma primeira forma de compactar uma imagem é criar uma tabela de cores, uma
paleta. Por exemplo, na tabela acima você pode interpretar que o byte 255
pode ser o nosso azul (0,0,255) ou outra cor conforme nossa conveniência
(78,230, 107). O byte é lido e substituido pela cor final. Veja abaixo uma
função de exemplo que lê e mostra uma imagem assim.

// ----------------------------------------------------------------------------
void rasterizada_com_tabela_de_cores(void) {


// O valor 255 simboliza uma posição numa tabela de cores que pode representar
// qualquer cor conforme nossa necessidade e conveniência
int dados [5][5] = {
255,255,255,255,255,
255,255,255,255,255,
255,255,255,255,255,
255,255,255,255,255,
255,255,255,255,255
}; // fim da array

// Variáveis de trabalho
int cor_tabela[256];
int xpos, ypos;
int ncor, r, g, b;
int linha, coluna;

// Gera uma cor aleatória
r = dbRnd(255); g = dbRnd(255); b = dbRnd(255);

// Joga essa cor na posição 255 da tabela de cores
cor_tabela[255] = dbRGB(r,g,b);

// Localização da imagem
xpos = 40;  ypos = 30;

// Legenda
dbInk( nPreto, nBranco);
dbText(xpos + 20, ypos, "<-- rasterizada_com_tabela_de_cores()");

// Ponteiro para acessar a memória aonde a imagem está localizada
int *pImagem;

// Acessa a memória aonde a imagem está localizada
pImagem = dados[0];

// Desenha a imagem
for (linha=0; linha < 5; linha++)
{

for (coluna = 0; coluna < 5; coluna++)
{

// *pImagem retorna o valor numérico que representa a posição de
// uma cor na tabela
ncor = cor_tabela [ *pImagem ];
pImagem++;

// Desenha ponto
dbInk( ncor, 0);
dbDot (xpos + linha, ypos + coluna);
} // fim do for(coluna)
} // fim do for(linha)
} // rasterizada_com_tabela_de_cores().fim


Melhor compactação
Geralmente uma imagem apresenta repetições de cor em pontos consecutivos,
tendo isso em mente, o processo de compactação pode  ser  melhorado  com
aproveitamento disso. Por exemplo, você pode arquivar a quantidade de pontos
consecutivos e a cor desses pontos na sequência nessa forma:
[10, 1] [20, 2] [10, 3].
O primeiro byte descreve a quantidade de pontos consecutivos com a mesma cor,
e  o  próximo número representa uma cor de uma  tabela  de  cores.  Como
terceira opção de representação do nosso quadrado no arquivo ou  na memória
ele poderia ficar dessa forma:

5,1
5,1
5,1
5,1
5,1

O cinco é a quantidade consecutiva de pontos da mesma cor e o 1 representa
o azul (0,0,255). Gastamos assim 10 bytes para representar e gravar nosso
quadrado 5x5. Veja a função que desdobra e mostra uma imagem assim:

// ----------------------------------------------------------------------------
void rasterizada_compactada(void) {

// Dados de uma imagem rasterizada compactada
// [5][2] representa uma matriz bidimensional de 10 inteiros
// {5,1} o primeiro inteiro representa a quantidade de pontos consecutivos que
// tem a cor apontada pelo segundo número em uma tabela
int dados [5][2] = {
5,1,
5,1,
5,1,
5,1,
5,1
}; // fim da array

// Tabela e variáveis de trabalho
int cor_tabela[256];
int xpos, ypos;
int ncor, r, g, b;
int linha = 0;
int coluna = 0;

// Gera uma cor aleatória e coloca-a na posição 1 da tabela
r = dbRnd(255);
g = dbRnd(255);
b = dbRnd(255);
cor_tabela[1] = dbRGB(r,g,b);

// Posição da imagem
xpos = 20;
ypos = 15;

// Legenda
dbInk( nPreto, nBranco);
dbText(xpos + 20, ypos-5, "<-- rasterizada_compactada()");

// Variáveis de trabalho
int nqtd = 0;
int repete_cor = 0;
int ncor_tabela_pos = 0;

// Desenha a imagem descompactando...
for (linha=0; linha < 5; linha++)
{
nqtd = dados[linha][0];
ncor_tabela_pos = dados[linha][1];
ncor = cor_tabela [ ncor_tabela_pos ];

for (repete_cor=0; repete_cor < nqtd; repete_cor++)
{
// Desenha ponto
dbInk( ncor, 0);
dbDot (xpos + linha, ypos + coluna);
coluna++;
} // fim do for(coluna)
coluna = 0;

} // fim do for(linha)

} // rasterizada_compactada().fim


Efeitos especiais com imagens
A intenção desse capítulo foi deixar a porta aberta para que você possa
aplicar efeitos especiais nas suas imagens através do acesso e manipulação
das cores ou dos pontos da sua imagem.

Em nosso código apenas exemplificamos como você lê e mostra uma imagem. Porém,
no meio do processo você pode aplicar um efeito tipo invertendo ou alterando
os valores r-g-b antes de mostrar sua imagem. Um efeito de degradê de cinza
pode ser obtido tirando a média dos valores dos canais rgb e igualando-os com

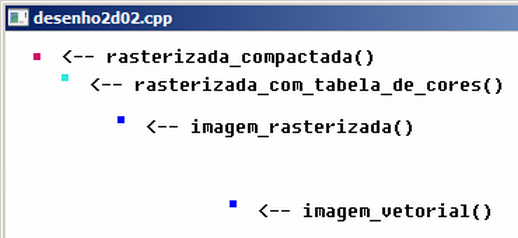

o mesmo valor.	Veja agora o programa exemplo completo dessa seção.


// desenho2d02.cpp
// Esse programa ilustra considerações técnicas sobre processamento de
// imagens 2D.
#include "DarkGDK.h"

// Protótipo das funções
void initsys();                             // inicializa o sistema
void imagem_vetorial(void);                 // Primeiro método de desenhar um quadrado
void imagem_rasterizada(void);              // Segundo método de desenhar um quadrado
void rasterizada_com_tabela_de_cores(void); // Terceiro método de desenhar um quadrado
void rasterizada_compactada(void);          // Quarto método de desenhar um quadrado

// Cores
const int nPreto = 0;
const int nBranco = 0xFFFFFF;

// ----------------------------------------------------------------------------
void DarkGDK ( void ) {
//  Começo da aplicação DarkGdk

initsys();

// Ativa geração de números aleatórios diferentes a cada rodada do programa
// Utilizado para gerar cores diferentes
dbRandomize(dbTimer());

// Testando vários métodos de produzir imagens
imagem_vetorial();
imagem_rasterizada();
rasterizada_com_tabela_de_cores();
rasterizada_compactada();

while ( LoopGDK ( ) ) {

dbSync ( );
} // fim do while

return;
} // fim da função: DarkGDK

// ----------------------------------------------------------------------------
void initsys() {
// Esta função inicializa o sistema
dbSyncOn( ); dbSyncRate (60);
dbCLS(nBranco);
dbSetWindowTitle("desenho2d02.cpp");
} // fim da função: initsys()


// ----------------------------------------------------------------------------
void imagem_vetorial(void) {

// Propriedades da imagem vetorizada
    int dados[6] = {160, 120, 5, 0, 0, 255 };

// Variáveis de trabalho
    int xpos, ypos, ntamanho;
int ncor, r, g, b;

// Carregando a informação da imagem para as variáveis de trabalho
    xpos = dados[0];
ypos = dados[1];
ntamanho = dados[2];
r = dados[3];
g = dados[4];
b = dados[5];

// Legenda
    dbInk( nPreto, nBranco);
dbText(xpos + 20, ypos, "<-- imagem_vetorial()");

// Desenhando a imagem vetorizada
    ncor = dbRGB(r,g,b);
dbInk (ncor, 0);
dbBox (xpos, ypos, xpos + ntamanho, ypos + ntamanho);

} // quadrado01().fim


// ----------------------------------------------------------------------------
void imagem_rasterizada(void) {

// Dados de cor literais da imagem rasterizada
    int dados [25][3] = {
{0,0,255}, {0,0,255}, {0,0,255}, {0,0,255}, {0,0,255},
{0,0,255}, {0,0,255}, {0,0,255}, {0,0,255}, {0,0,255},
{0,0,255}, {0,0,255}, {0,0,255}, {0,0,255}, {0,0,255},
{0,0,255}, {0,0,255}, {0,0,255}, {0,0,255}, {0,0,255},
{0,0,255}, {0,0,255}, {0,0,255}, {0,0,255}, {0,0,255}
}; // fim da array

// Variáveis de trabalho
    int xpos, ypos;
int ncor, r, g, b;
int linha, coluna;

// Ponteiro para acessar a memória aonde a imagem está localizada
    int *pImagem;

xpos = 80;
ypos = 60;

// Legenda
    dbInk( nPreto, nBranco);
dbText(xpos + 20, ypos, "<-- imagem_rasterizada()");

// Acessa a localização da imagem na memória
    pImagem = dados[0];

// Acessa os dados da imagem e coloca-os na tela
    for (linha=0; linha < 5; linha++)
{
for (coluna = 0; coluna < 5; coluna++)
{
// Obtém valores rgb dos 3 primeiros inteiros
            r = *pImagem; pImagem++;
g = *pImagem; pImagem++;
b = *pImagem; pImagem++;
ncor = dbRGB(r,g,b);

// Desenha ponto
            dbInk( ncor, 0);
dbDot (xpos + linha, ypos + coluna);
} // fim do for(coluna)
    } // fim do for(linha)

} // imagem_rasterizada().fim


// ----------------------------------------------------------------------------
void rasterizada_com_tabela_de_cores(void) {


// O valor 255 simboliza uma posição numa tabela de cores que pode representar
    // qualquer cor conforme nossa necessidade e conveniência
    int dados [5][5] = {
255,255,255,255,255,
255,255,255,255,255,
255,255,255,255,255,
255,255,255,255,255,
255,255,255,255,255
}; // fim da array

// Variáveis de trabalho
    int cor_tabela[256];
int xpos, ypos;
int ncor, r, g, b;
int linha, coluna;

// Gera uma cor aleatória
    r = dbRnd(255); g = dbRnd(255); b = dbRnd(255);

// Joga essa cor na posição 255 da tabela de cores
    cor_tabela[255] = dbRGB(r,g,b);

// Localização da imagem
    xpos = 40;  ypos = 30;

// Legenda
    dbInk( nPreto, nBranco);
dbText(xpos + 20, ypos, "<-- rasterizada_com_tabela_de_cores()");

// Ponteiro para acessar a memória aonde a imagem está localizada
    int *pImagem;

// Acessa a memória aonde a imagem está localizada
    pImagem = dados[0];

// Desenha a imagem
    for (linha=0; linha < 5; linha++)
{

for (coluna = 0; coluna < 5; coluna++)
{

// *pImagem retorna o valor numérico que representa a posição de uma
            // cor na tabela
            ncor = cor_tabela [ *pImagem ];
pImagem++;

// Desenha ponto
            dbInk( ncor, 0);
dbDot (xpos + linha, ypos + coluna);
} // fim do for(coluna)
    } // fim do for(linha)
} // rasterizada_com_tabela_de_cores().fim


// ----------------------------------------------------------------------------
void rasterizada_compactada(void) {

// Dados de uma imagem rasterizada compactada
    // [5][2] representa uma matriz bidimensional de 10 inteiros
    // {5,1} o primeiro inteiro representa a quantidade de pontos consecutivos que
    // tem a cor apontada pelo segundo número em uma tabela
    int dados [5][2] = {
5,1,
5,1,
5,1,
5,1,
5,1
}; // fim da array

// Tabela e variáveis de trabalho
    int cor_tabela[256];
int xpos, ypos;
int ncor, r, g, b;
int linha = 0;
int coluna = 0;

// Gera uma cor aleatória e coloca-a na posição 1 da tabela
    r = dbRnd(255);
g = dbRnd(255);
b = dbRnd(255);
cor_tabela[1] = dbRGB(r,g,b);

// Posição da imagem
    xpos = 20;
ypos = 15;

// Legenda
    dbInk( nPreto, nBranco);
dbText(xpos + 20, ypos-5, "<-- rasterizada_compactada()");

// Variáveis de trabalho
    int nqtd = 0;
int repete_cor = 0;
int ncor_tabela_pos = 0;

// Desenha a imagem descompactando...
    for (linha=0; linha < 5; linha++)
{
nqtd = dados[linha][0];
ncor_tabela_pos = dados[linha][1];
ncor = cor_tabela [ ncor_tabela_pos ];

for (repete_cor=0; repete_cor < nqtd; repete_cor++)
{
// Desenha ponto
            dbInk( ncor, 0);
dbDot (xpos + linha, ypos + coluna);
coluna++;
} // fim do for(coluna)
            coluna = 0;

} // fim do for(linha)

} // rasterizada_compactada().fim



 index
<<
>>




Produzido por Gameprog: Jair Pereira - Setembro/2013 ©
gameprog.br@gmail.com
http://www.gameprog.com.br
http://www.nucleoararat.com.br
